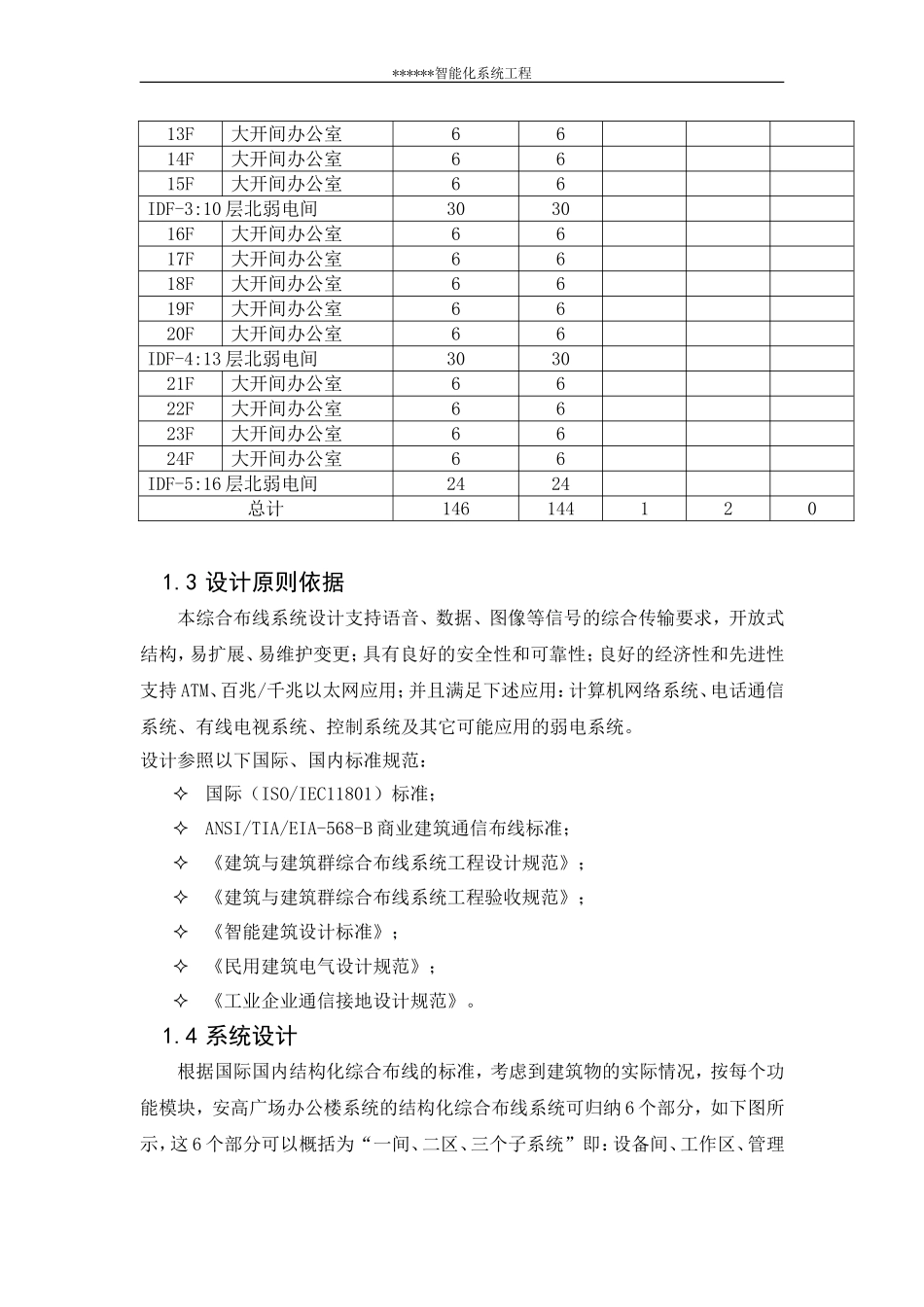

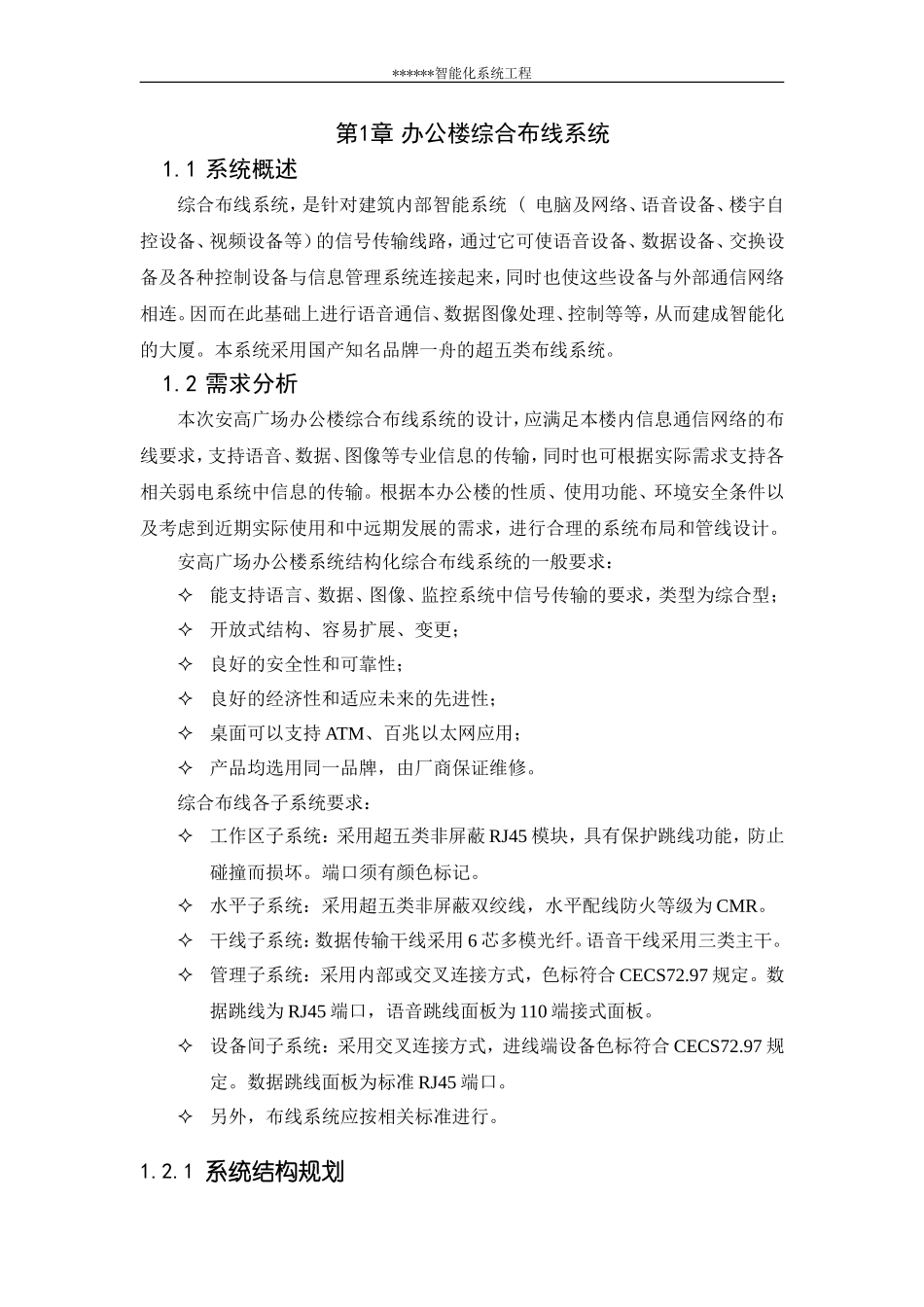

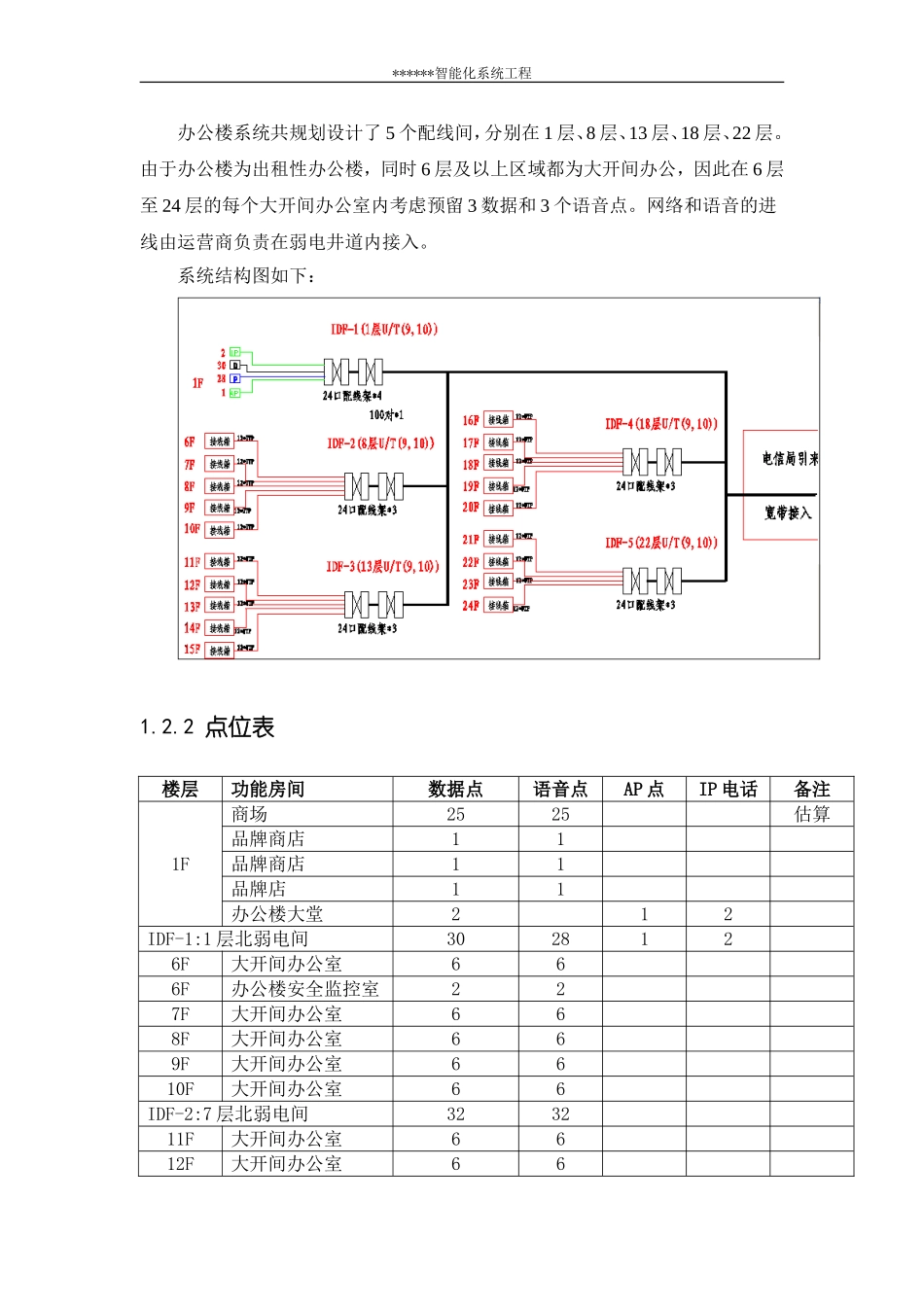

******智能化系统工程第1章办公楼综合布线系统1.1系统概述综合布线系统，是针对建筑内部智能系统(电脑及网络、语音设备、楼宇自控设备、视频设备等）的信号传输线路，通过它可使语音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连。因而在此基础上进行语音通信、数据图像处理、控制等等，从而建成智能化的大厦。本系统采用国产知名品牌一舟的超五类布线系统。1.2需求分析本次安高广场办公楼综合布线系统的设计，应满足本楼内信息通信网络的布线要求，支持语音、数据、图像等专业信息的传输，同时也可根据实际需求支持各相关弱电系统中信息的传输。根据本办公楼的性质、使用功能、环境安全条件以及考虑到近期实际使用和中远期发展的需求，进行合理的系统布局和管线设计。安高广场办公楼系统结构化综合布线系统的一般要求：能支持语言、数据、图像、监控系统中信号传输的要求，类型为综合型；开放式结构、容易扩展、变更；良好的安全性和可靠性；良好的经济性和适应未来的先进性；桌面可以支持ATM、百兆以太网应用；产品均选用同一品牌，由厂商保证维修。综合布线各子系统要求：工作区子系统：采用超五类非屏蔽RJ45模块，具有保护跳线功能，防止碰撞而损坏。端口须有颜色标记。水平子系统：采用超五类非屏蔽双绞线，水平配线防火等级为CMR。干线子系统：数据传输干线采用6芯多模光纤。语音干线采用三类主干。管理子系统：采用内部或交叉连接方式，色标符合CECS72.97规定。数据跳线为RJ45端口，语音跳线面板为110端接式面板。设备间子系统：采用交叉连接方式，进线端设备色标符合CECS72.97规定。数据跳线面板为标准RJ45端口。另外，布线系统应按相关标准进行。1.2.1系统结构规划******智能化系统工程办公楼系统共规划设计了5个配线间，分别在1层、8层、13层、18层、22层。由于办公楼为出租性办公楼，同时6层及以上区域都为大开间办公，因此在6层至24层的每个大开间办公室内考虑预留3数据和3个语音点。网络和语音的进线由运营商负责在弱电井道内接入。系统结构图如下：1.2.2点位表楼层功能房间数据点语音点AP点IP电话备注1F商场2525估算品牌商店11品牌商店11品牌店11办公楼大堂212IDF-1:1层北弱电间3028126F大开间办公室666F办公楼安全监控室227F大开间办公室668F大开间办公室669F大开间办公室6610F大开间办公室66IDF-2:7层北弱电间323211F大开间办公室6612F大开间办公室66******智能化系统工程13F大开间办公室6614F大开间办公室6615F大开间办公室66IDF-3:10层北弱电间303016F大开间办公室6617F大开间办公室6618F大开间办公室6619F大开间办公室6620F大开间办公室66IDF-4:13层北弱电间303021F大开间办公室6622F大开间办公室6623F大开间办公室6624F大开间办公室66IDF-5:16层北弱电间2424总计1461441201.3设计原则依据本综合布线系统设计支持语音、数据、图像等信号的综合传输要求，开放式结构，易扩展、易维护变更；具有良好的安全性和可靠性；良好的经济性和先进性支持ATM、百兆/千兆以太网应用；并且满足下述应用：计算机网络系统、电话通信系统、有线电视系统、控制系统及其它可能应用的弱电系统。设计参照以下国际、国内标准规范：国际（ISO/IEC11801）标准；ANSI/TIA/EIA-568-B商业建筑通信布线标准；《建筑与建筑群综合布线系统工程设计规范》；《建筑与建筑群综合布线系统工程验收规范》；《智能建筑设计标准》；《民用建筑电气设计规范》；《工业企业通信接地设计规范》。1.4系统设计根据国际国内结构化综合布线的标准，考虑到建筑物的实际情况，按每个功能模块，安高广场办公楼系统的结构化综合布线系统可归纳6个部分，如下图所示，这6个部分可以概括为“一间、二区、三个子系统”即：设备间、工作区、管理******智能化系统工程区、水平子系统、干线子系统、建筑群干线子系统。。1.4.1工作区子系统工作区是放置应用系统终端设备的地方，它由终端设备连接到信息插座的连线（或接插软线）组成，如图所示。主要采用超五类模块（RJ45插座、用于计算机、多媒体信息和电话等）、视频插座...
