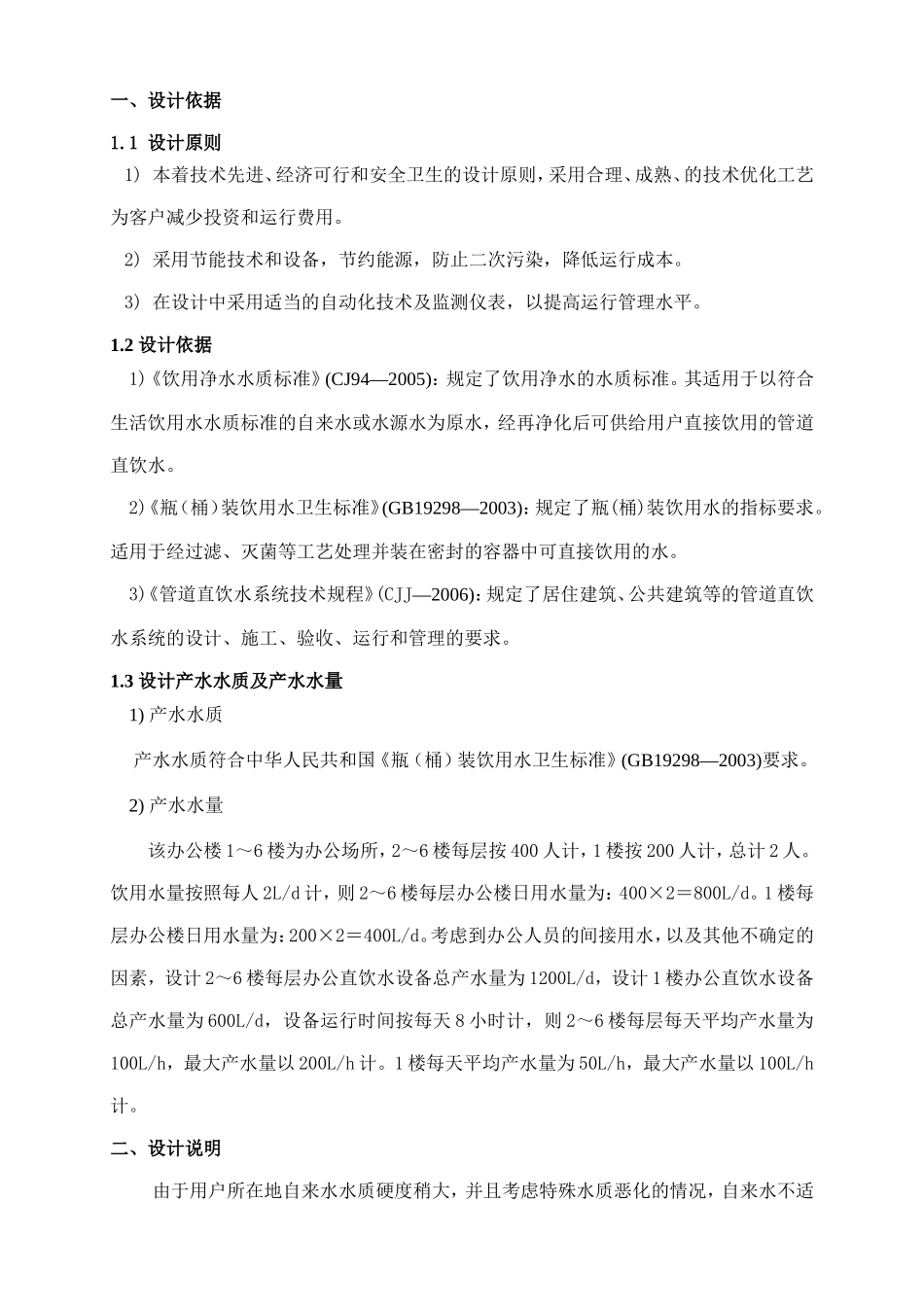

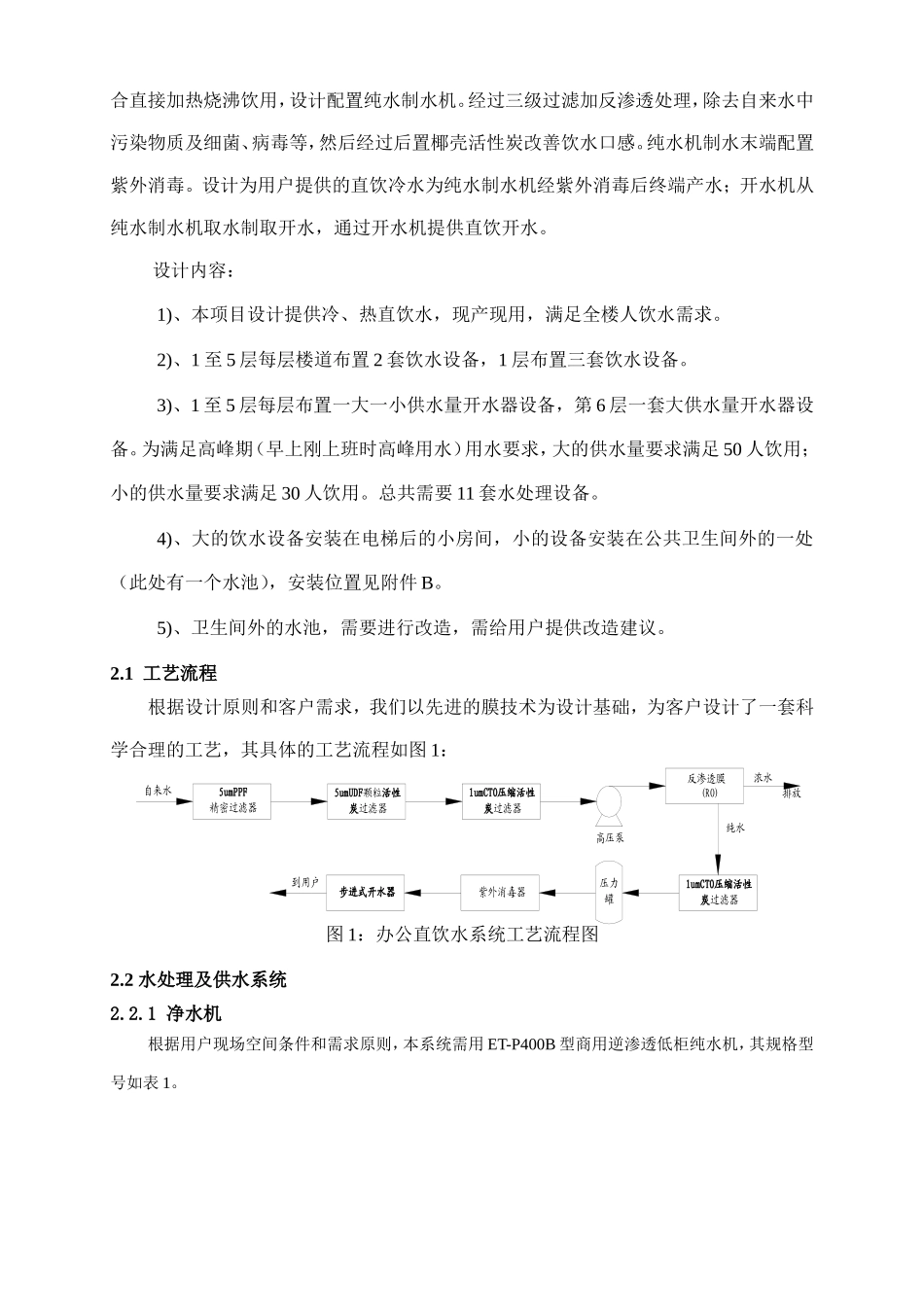

链家地产直饮水系统设计方案一、设计依据1.1设计原则1)本着技术先进、经济可行和安全卫生的设计原则，采用合理、成熟、的技术优化工艺为客户减少投资和运行费用。2)采用节能技术和设备，节约能源，防止二次污染，降低运行成本。3)在设计中采用适当的自动化技术及监测仪表，以提高运行管理水平。1.2设计依据1)《饮用净水水质标准》(CJ94—2005)：规定了饮用净水的水质标准。其适用于以符合生活饮用水水质标准的自来水或水源水为原水，经再净化后可供给用户直接饮用的管道直饮水。2)《瓶（桶）装饮用水卫生标准》(GB19298—2003)：规定了瓶(桶)装饮用水的指标要求。适用于经过滤、灭菌等工艺处理并装在密封的容器中可直接饮用的水。3)《管道直饮水系统技术规程》(CJJ—2006)：规定了居住建筑、公共建筑等的管道直饮水系统的设计、施工、验收、运行和管理的要求。1.3设计产水水质及产水水量1)产水水质产水水质符合中华人民共和国《瓶（桶）装饮用水卫生标准》(GB19298—2003)要求。2)产水水量该办公楼1～6楼为办公场所，2～6楼每层按400人计，1楼按200人计，总计2人。饮用水量按照每人2L/d计，则2～6楼每层办公楼日用水量为：400×2＝800L/d。1楼每层办公楼日用水量为：200×2＝400L/d。考虑到办公人员的间接用水，以及其他不确定的因素，设计2～6楼每层办公直饮水设备总产水量为1200L/d，设计1楼办公直饮水设备总产水量为600L/d，设备运行时间按每天8小时计，则2～6楼每层每天平均产水量为100L/h，最大产水量以200L/h计。1楼每天平均产水量为50L/h，最大产水量以100L/h计。二、设计说明由于用户所在地自来水水质硬度稍大，并且考虑特殊水质恶化的情况，自来水不适自来水5umPPF精密过滤器5umUDF颗粒活性炭过滤器1umCTO压缩活性炭过滤器高压泵反渗透膜(RO)浓水排放纯水压力罐紫外消毒器1umCTO压缩活性炭过滤器步进式开水器到用户合直接加热烧沸饮用，设计配置纯水制水机。经过三级过滤加反渗透处理，除去自来水中污染物质及细菌、病毒等，然后经过后置椰壳活性炭改善饮水口感。纯水机制水末端配置紫外消毒。设计为用户提供的直饮冷水为纯水制水机经紫外消毒后终端产水；开水机从纯水制水机取水制取开水，通过开水机提供直饮开水。设计内容：1)、本项目设计提供冷、热直饮水，现产现用，满足全楼人饮水需求。2)、1至5层每层楼道布置2套饮水设备，1层布置三套饮水设备。3)、1至5层每层布置一大一小供水量开水器设备，第6层一套大供水量开水器设备。为满足高峰期（早上刚上班时高峰用水）用水要求，大的供水量要求满足50人饮用；小的供水量要求满足30人饮用。总共需要11套水处理设备。4)、大的饮水设备安装在电梯后的小房间，小的设备安装在公共卫生间外的一处（此处有一个水池），安装位置见附件B。5)、卫生间外的水池，需要进行改造，需给用户提供改造建议。2.1工艺流程根据设计原则和客户需求，我们以先进的膜技术为设计基础，为客户设计了一套科学合理的工艺，其具体的工艺流程如图1：图1：办公直饮水系统工艺流程图2.2水处理及供水系统2.2.1净水机根据用户现场空间条件和需求原则，本系统需用ET-P400B型商用逆渗透低柜纯水机，其规格型号如表1。商用逆渗透低柜纯水机主机尺寸：440*210*830（mm）型号：400加仑电源220V/50Hz款式选择100-400加仑功率96W控制方式自动控制/LED显示使用环境5～38℃制水能力60L/H运行压力0.4～0.7MPa防触电保护类别Ⅱ类消毒方式UV（可选配）产品尺寸（mm）440*210*830表1：ET-P400B型商用逆渗透低柜纯水机ET-P400B型商用逆渗透低柜纯水机采用美国进口逆渗透制水技术，经5级过滤处理，出产可供人直接饮用的直饮水。第一道：5μm的PPF滤芯精密过滤器第二道：5μm的颗粒活性炭UDF滤芯过滤器第三道：1μm压缩活性炭CTO滤芯过滤器第四道：10-4μm进口RO逆渗透膜组件第五道：后置活性炭T33过滤器1）5μm的PPF滤芯精密过滤器精密过滤器是管道输送液体过程中清除固体杂质的设备，去除水中大部分的泥沙、铁锈、悬浮物、胶质、铜锈、淤泥、磷污、渣质等各种杂质。2）前置5μm的颗粒活性炭UDF滤芯过滤器选用优质净水专用椰壳活性碳，高吸附值，滤除自来水中残留的氯和...
