别墅恒温泳池(地暖)设计案例VIP免费

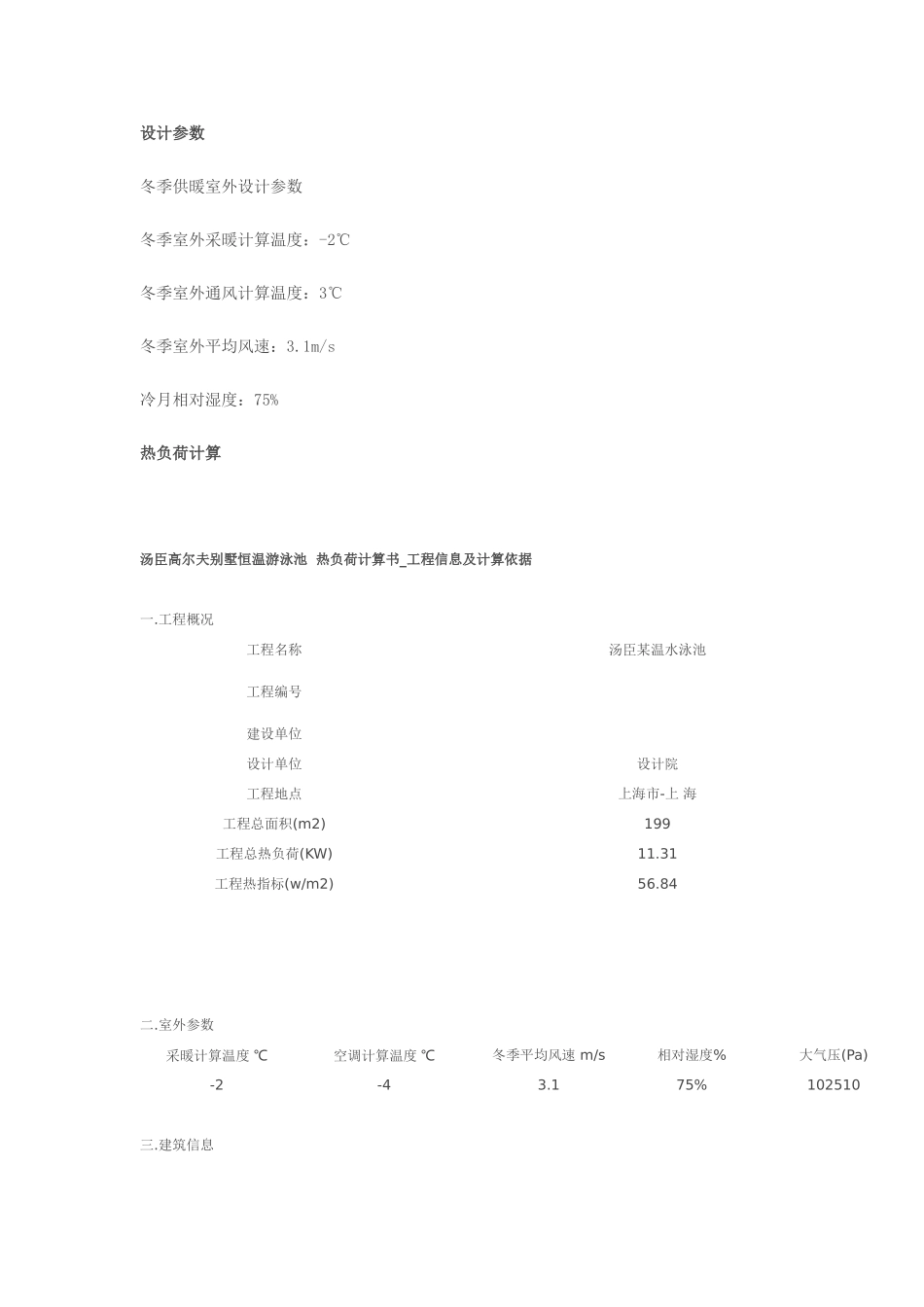

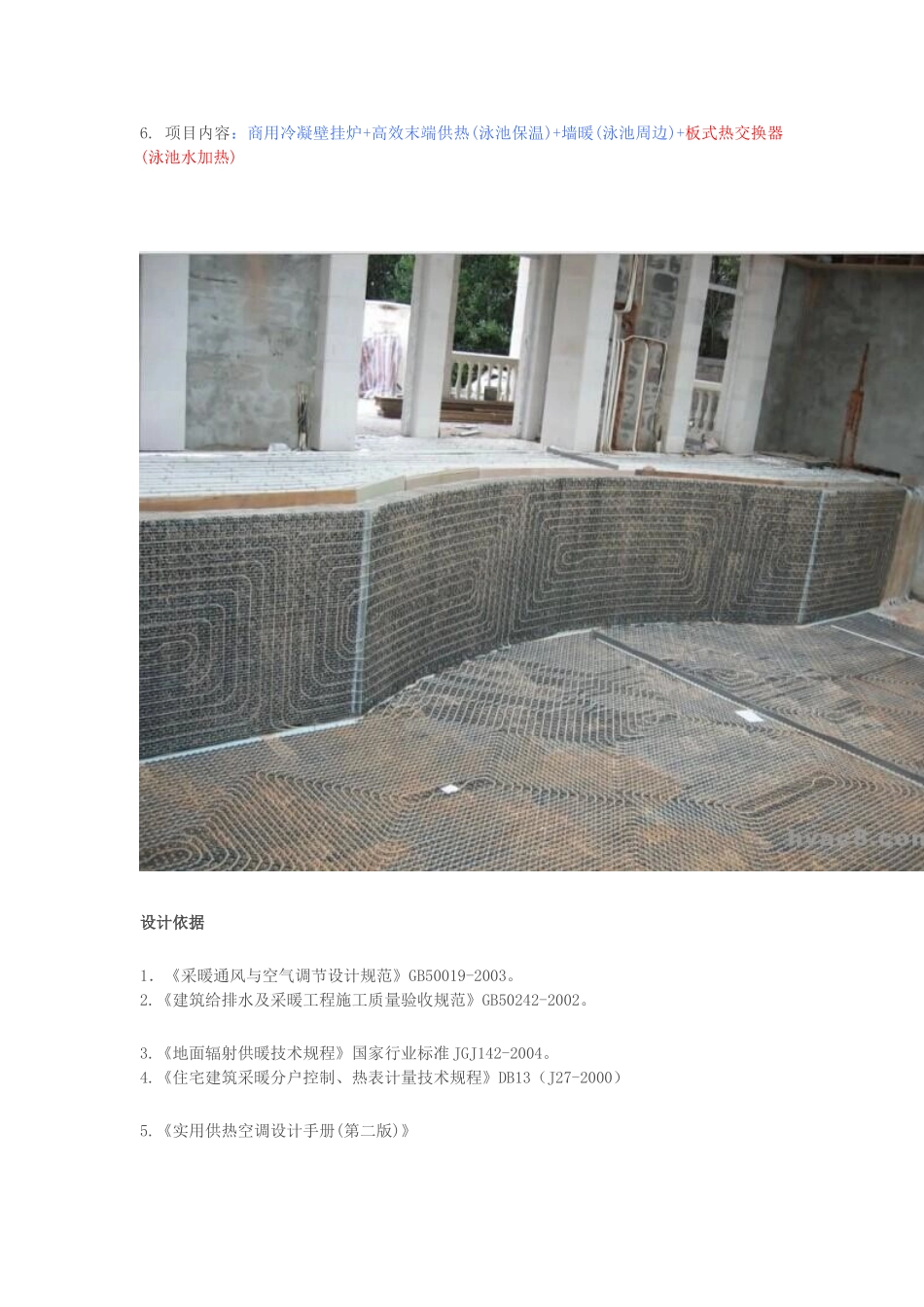

上海市浦东区汤臣高尔夫别墅恒温泳池设计案例热23已有42次阅读2014-08-2909:13标签:恒温泳池本案例在上海市浦东区汤臣高尔夫别墅，是浦东地区最早开发的顶级别墅项目，也是上海浦东唯一的高尔夫球场别墅。别墅区数百坪绿色带、三万颗名贵树种、纯净的蓝天白云终年可见，更有上海罕见的高标准空气指数。140万平方米18栋72杆国际锦标级高尔夫球场，世界级标准恒温游泳池及两所与国际休闲同步的豪华会所。本项目业主要求游泳池水温恒定在28±2℃，减少水的排放和能源的浪费。设计师根据热负荷计算，常规末端无法实现供暖要求，即采用高效末端将游泳池底和墙壁做恒温加热面辐射供暖系统，通以35--40℃的热水，使供热幅度提高，既能保持水温恒定杜绝瞬时高温，从而做成了恒温游泳池。工程概况1．工程名称：汤臣高尔夫别墅恒温游泳池加温（此套别墅的舒适系统完全运用在这里只取泳池设计）2．工程地址：上海市龙东大道3．地暖铺装面积：99平方米(泳池周边)4．泳池保温铺装面积：125平方米(泳池壁和底面)5．建筑参考信息：本别墅为3层，全部地板采暖，新建室内泳池两面对户外，两面连住宅外墙50mm挤塑板保温，墙体总厚度为240；窗户材质为塑钢窗6.项目内容：商用冷凝壁挂炉+高效末端供热(泳池保温)+墙暖(泳池周边)+板式热交换器(泳池水加热)设计依据1．《采暖通风与空气调节设计规范》GB50019-2003。2.《建筑给排水及采暖工程施工质量验收规范》GB50242-2002。3.《地面辐射供暖技术规程》国家行业标准JGJ142-2004。4.《住宅建筑采暖分户控制、热表计量技术规程》DB13（J27-2000）5.《实用供热空调设计手册(第二版)》设计参数冬季供暖室外设计参数冬季室外采暖计算温度：-2℃冬季室外通风计算温度：3℃冬季室外平均风速：3.1m/s冷月相对湿度：75%热负荷计算汤臣高尔夫别墅恒温游泳池热负荷计算书_工程信息及计算依据一.工程概况工程名称汤臣某温水泳池工程编号建设单位设计单位设计院工程地点上海市-上海工程总面积(m2)199工程总热负荷(KW)11.31工程热指标(w/m2)56.84二.室外参数采暖计算温度℃空调计算温度℃冬季平均风速m/s相对湿度%大气压(Pa)-2-43.175%102510三.建筑信息总层数总高度(m)总面积(m2)热负荷(KW)新风热负荷总热负荷(KW)热指标(w/m2)1350%19900%1131%0%1131%56.84四.计算依据1.通过围护结构的基本耗热量计算公式Qj=aFK(tn-twn)Qj—基本耗热量,WK—传热系数,W/(㎡·℃)F—计算传热面积,㎡tn—冬季室内设计温度,℃twn—采暖室外计算温度,℃α—温差修正系数2.附加耗热量计算公式Q=Qj(1+βch+βf+βlang)·(1+βfg)Q—考虑各项附加后，某围护的耗热量Qj—某围护的基本耗热量βch—朝向修正βf—风力修正βlang—两面外墙修正βfg—房高附加3.冷风渗透计算Q=0.28·CP·pwn·V·(tn-twn)Q—通过门窗冷风渗透耗热量，WCp—干空气的定压质量比热容=1.0056kJ/(kg·℃)pwn—采暖室外计算温度下的空气密度，kg/m3V—渗透冷空气量，m3/htn—冬季室内设计温度，℃twn—采暖室外计算温度，℃（1）通过门窗缝隙的冷风渗透耗热量计算V=L0·l1·mbL0—在基准高度单纯风压作用下，不考虑朝向修正和内部隔断的情况时,每米门窗缝隙的理论渗透冷空气量，m3/(m·h)L0=a1·(pwn·v02/2)ba1—外门窗缝隙渗风系数，m3/(m·h·Pab)当无实测数据时，可根据建筑外窗空气渗透性能分级标准采用v0—基准高度冬季室外最多方向的平均风速，m/sl1—外门窗缝隙长度，应分别按各朝向计算，mb—门窗缝隙渗风指数，b＝0.56～0.78。当无实测数据时，可取b=0.67m—风压与热压共同作用下，考虑建筑体型、内部隔断和空气流通因素后，不同朝向、不同高度的门窗冷风渗透压差综合修正系数m=Cr·Cf·(n1/b+C)·chCr—热压系数Cf—风压差系数，当无实测数据时，可取0.7n—渗透冷空气量的朝向修正系数Ch—高度修正系数ch=0.3·h0.4h—计算门窗的中心线标高C—作用于门窗上的有效热压差与有效风压差之比，按下式计算：C=70·(hz-h)/(cf·v02·h0.4)·(t'n-twn)/(273+t'n)hz—单纯热压作用下，建筑物中和界标高（m），可取建筑物总高度的二分之一t'n—建筑物内形成热压作用的竖井计算温度（楼梯间温度），℃（2）忽略热压及室...
