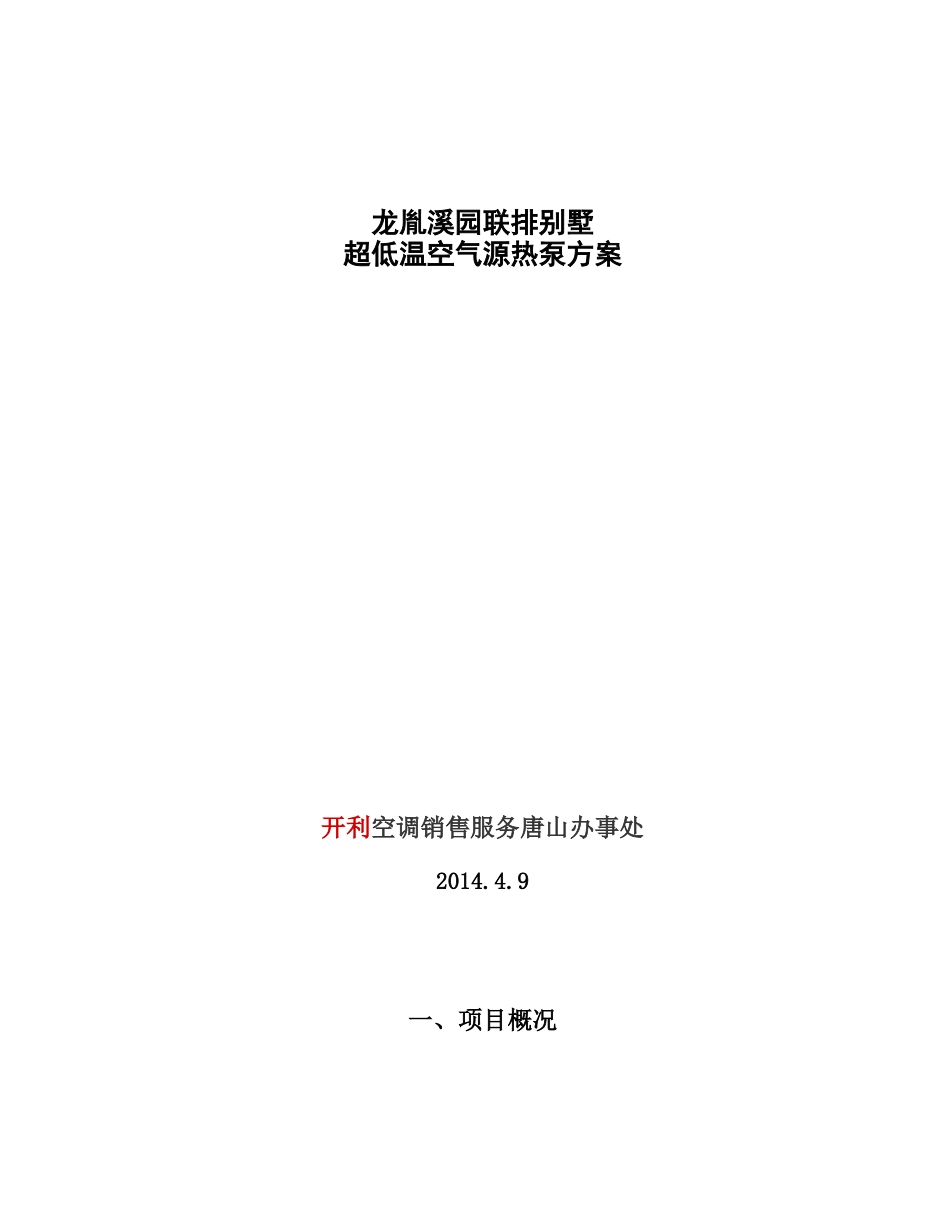

龙胤溪园联排别墅超低温空气源热泵方案开利空调销售服务唐山办事处2014.4.9一、项目概况本建筑位于天津宁河县，用途为别墅，建筑面积约200平米。建议使用低温空气源热泵解决别墅的冬季采暖和夏季制冷问题。冬季室内温度可达到20±2℃，夏季可达到26±2℃。二、方案设计依据：参照国家采暖通风设计标准，对此项目进行空调方案初步设计。根据建设部《民用建筑节能设计标准》（JGJ26—95），《采暖通风与空气调节设计规范》（GB50019－2003）《全国民用建筑工程设计技术措施》（暖通空调动力给水排水）《通风与空调工程施工质量验收规范》（GB50243-2002）以及用户提供的相关数据，暖通空调设计应遵照执行的的规范、规定和标准三、方案设计参数：1、宁河县的室外空气参数：空调的室内、外计算参数①室外气象参数：序号项目参数1地名唐山2大气压力（hPa）冬季1026.6夏季1004.83年平均温度（℃）11.44室外计算（干球）温度（℃）冬季采暖－9空调－12通风－5夏季通风30空调33.2空调日平均28.6平均日较差8.85夏季空调室外计算湿球温度（℃）26.46最热月平均温度（℃）25.87室外计算相对湿度（%）冬季空调45最热月月平均78夏季通风648室外风速（m/s）冬季平均3.1m/s.夏季平均2.6m/s;9最多风向及其频率（%）冬季风向（频率）C（19%）；N（13%）；NNW（13%）夏季风向（频率）C（24%）；N（9%）；全年风向（频率）C（20%）；N（10%）；10最大冻土深度（cm）8511采暖期天数129（11.9-3.17）12采暖期日平均温度（℃）－1.613统计年份1951~1980注：室外计算参数取自《采暖通风与空气调节设计规范》GBJ19-87（2001年版）。b)室内计算参数夏季：室内设计温度t=24~28℃；室内相对湿度φ≤60%；冬季：室内设计温度t=18~22℃；四、负荷计算：冷热负荷计算别墅建筑面积约200平米，根据建筑情况，夏季总冷负荷30KW;冬季热负荷20KW（地板采暖）。五、设备选型1、风冷热泵主机：选用1台美国开利30RQ033型风冷热泵主机。含水力模块。2、末端设备：序号名称规格及型号数量（台）生产厂1风机盘管FP-5112美国开利2PPR管路DN25-321国标3冷凝水系统1国标4控制系统Pro-DialogPlus微电脑控制系统1美国开利六、报价单设备名称数量/单位单价(元)合计(元)备注风冷热泵1/台4800048000美国开利风机盘管12/台7809360美国开利PPR管路DN251/项63506350国标含管件及安装PPR管路DN321/项36503650国标含管件及安装冷凝水系统1/项48904890国标含管件及安装控制系统1/项65006500美国开利循环介质200/升61200乙二醇混合液总计79950方案说明涡旋式风冷冷水（热泵）机组1、整体式产品设计,安装便捷。2、环境领先冷媒R410a，对臭氧层完全没有破坏。3、标配内置高扬程单泵水力模块。4、运行范围宽广标准产品-10~48℃制冷，-15~40℃制热。5、运转噪声低（全封闭涡旋压缩机+减震底座+第四代“飞鸟”风扇+双速风机+风机悬挂机构）。6、开利专利的智能除霜逻辑。双机主/从并行控制。7、空气源热泵不需要机房且无人值守，自动化程度高，可以放在楼顶和空地上，安装维修方便。8、空气源热泵是从空气当中吸取能量，即环保又节能。一次性投资底，运行费用低。9、开利最新全球同步推出的专为无氯冷媒HFC-410A设计的风冷冷水/热泵机组。10、全系列型号均达到国家二级能效要求。11、标准配置的内置水力模块，含水泵、安全阀、膨胀水箱、自动排气阀、流量开关等所有必要水力组件，安装简单快捷，初投资节省。12、新一代全封闭涡旋压缩机，运转光滑平稳，噪声低，振动小。13、低噪声风扇轴流风扇，双速风机电机，独特的刚性风机支撑结构，机组运行更宁静。14、Pro-DialogPlus微电脑控制系统功能强大，新一代液晶控制界面操作方便。
