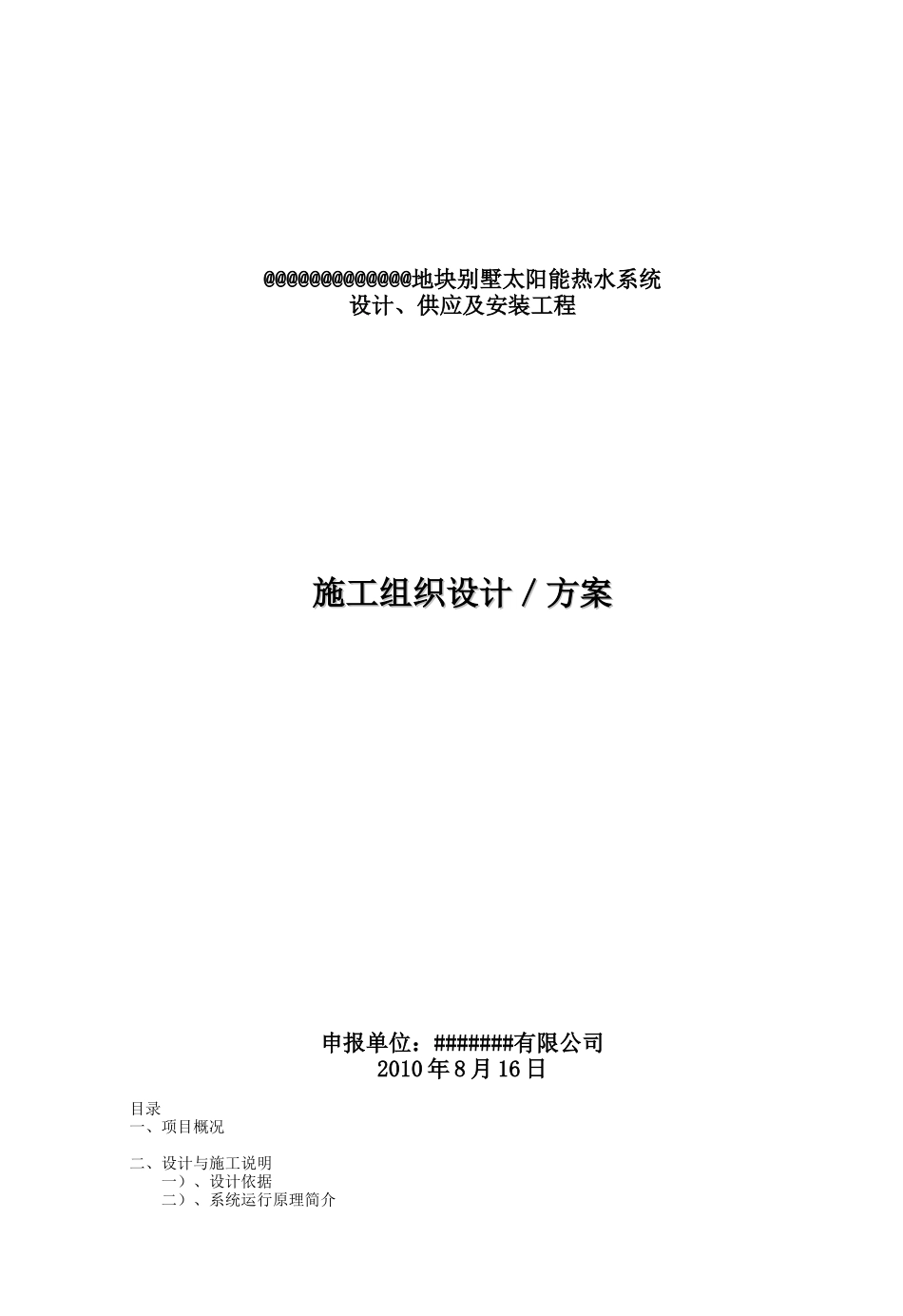

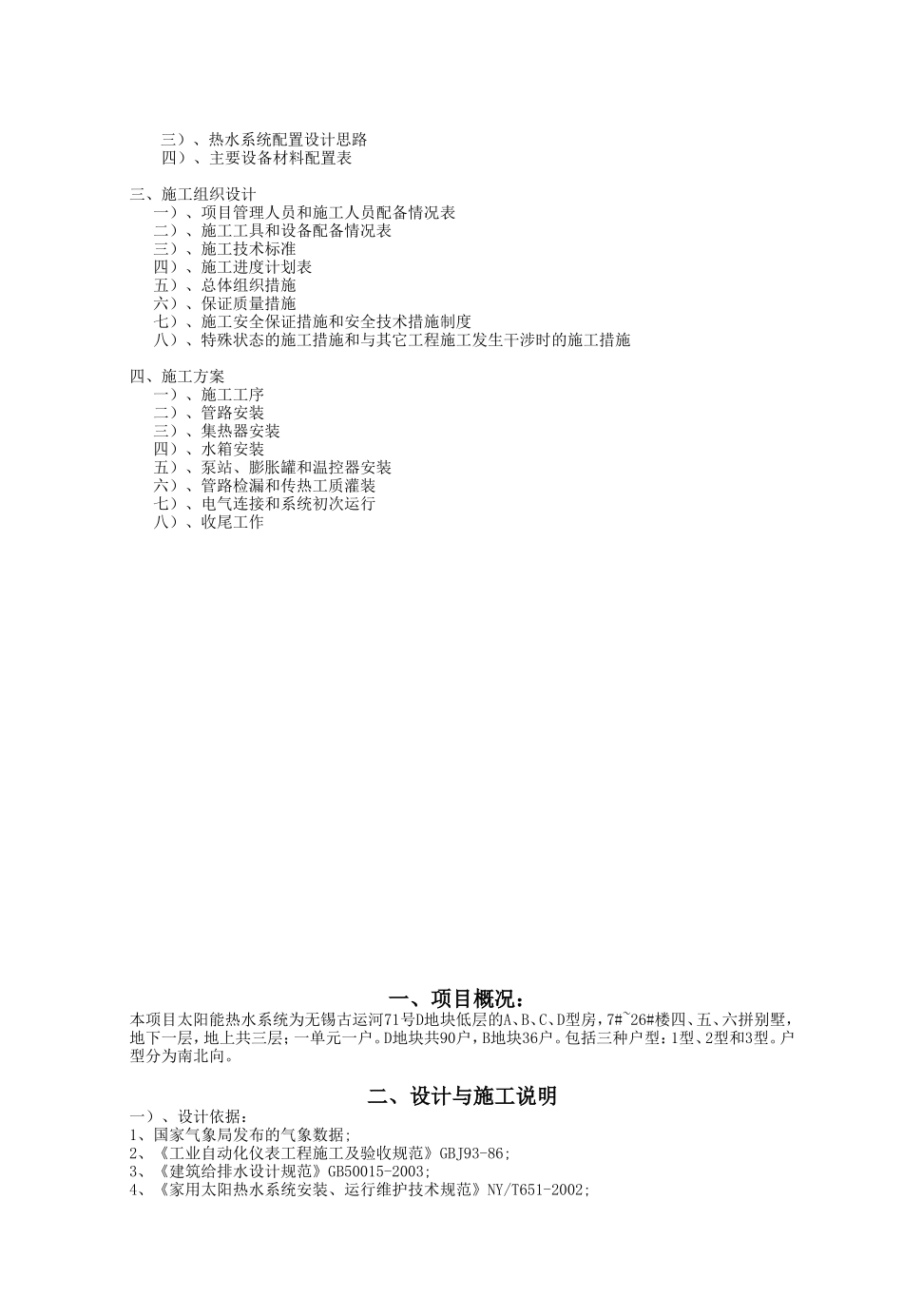

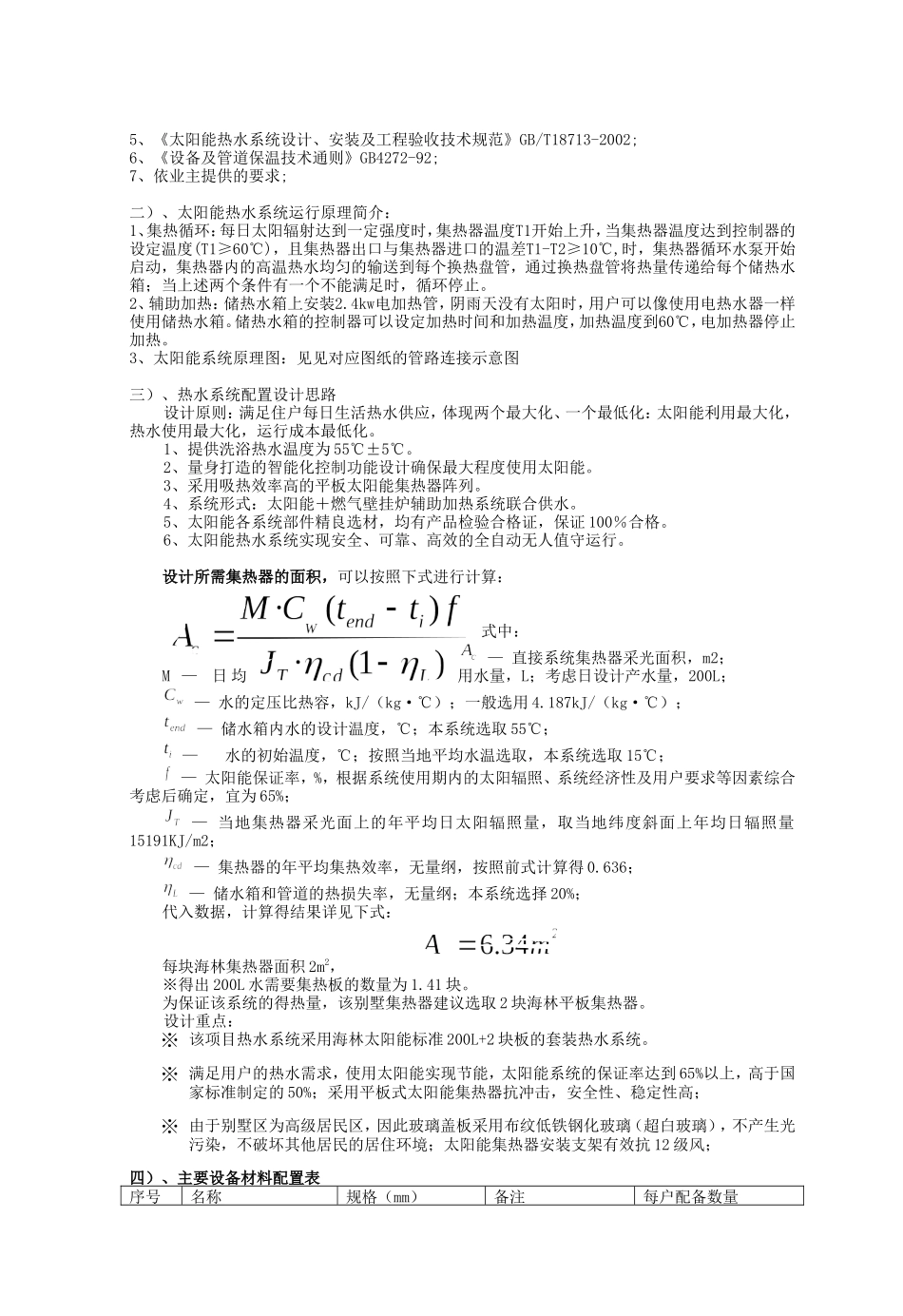

@@@@@@@@@@@@@地块别墅太阳能热水系统设计、供应及安装工程施工组织设计／方案施工组织设计／方案申报单位：#######有限公司2010年8月16日目录一、项目概况二、设计与施工说明一）、设计依据二）、系统运行原理简介三）、热水系统配置设计思路四）、主要设备材料配置表三、施工组织设计一）、项目管理人员和施工人员配备情况表二）、施工工具和设备配备情况表三）、施工技术标准四）、施工进度计划表五）、总体组织措施六）、保证质量措施七）、施工安全保证措施和安全技术措施制度八）、特殊状态的施工措施和与其它工程施工发生干涉时的施工措施四、施工方案一）、施工工序二）、管路安装三）、集热器安装四）、水箱安装五）、泵站、膨胀罐和温控器安装六）、管路检漏和传热工质灌装七）、电气连接和系统初次运行八）、收尾工作一、项目概况：本项目太阳能热水系统为无锡古运河71号D地块低层的A、B、C、D型房，7#~26#楼四、五、六拼别墅，地下一层，地上共三层；一单元一户。D地块共90户，B地块36户。包括三种户型：1型、2型和3型。户型分为南北向。二、设计与施工说明一）、设计依据：1、国家气象局发布的气象数据;2、《工业自动化仪表工程施工及验收规范》GBJ93-86;3、《建筑给排水设计规范》GB50015-2003;4、《家用太阳热水系统安装、运行维护技术规范》NY/T651-2002;5、《太阳能热水系统设计、安装及工程验收技术规范》GB/T18713-2002;6、《设备及管道保温技术通则》GB4272-92;7、依业主提供的要求;二）、太阳能热水系统运行原理简介：1、集热循环：每日太阳辐射达到一定强度时，集热器温度T1开始上升，当集热器温度达到控制器的设定温度(T1≥60℃)，且集热器出口与集热器进口的温差T1-T2≥10℃,时，集热器循环水泵开始启动，集热器内的高温热水均匀的输送到每个换热盘管，通过换热盘管将热量传递给每个储热水箱；当上述两个条件有一个不能满足时，循环停止。2、辅助加热：储热水箱上安装2.4kw电加热管，阴雨天没有太阳时，用户可以像使用电热水器一样使用储热水箱。储热水箱的控制器可以设定加热时间和加热温度，加热温度到60℃，电加热器停止加热。3、太阳能系统原理图：见见对应图纸的管路连接示意图三）、热水系统配置设计思路设计原则：满足住户每日生活热水供应，体现两个最大化、一个最低化：太阳能利用最大化，热水使用最大化，运行成本最低化。1、提供洗浴热水温度为55℃±5℃。2、量身打造的智能化控制功能设计确保最大程度使用太阳能。3、采用吸热效率高的平板太阳能集热器阵列。4、系统形式：太阳能＋燃气壁挂炉辅助加热系统联合供水。5、太阳能各系统部件精良选材，均有产品检验合格证，保证100％合格。6、太阳能热水系统实现安全、可靠、高效的全自动无人值守运行。设计所需集热器的面积，可以按照下式进行计算：式中：—直接系统集热器采光面积，m2；M—日均用水量，L；考虑日设计产水量，200L；—水的定压比热容，kJ/（kg·℃）；一般选用4.187kJ/（kg·℃）；—储水箱内水的设计温度，℃；本系统选取55℃；—水的初始温度，℃；按照当地平均水温选取，本系统选取15℃；—太阳能保证率，%，根据系统使用期内的太阳辐照、系统经济性及用户要求等因素综合考虑后确定，宜为65%；—当地集热器采光面上的年平均日太阳辐照量，取当地纬度斜面上年均日辐照量15191KJ/m2；—集热器的年平均集热效率，无量纲，按照前式计算得0.636；—储水箱和管道的热损失率，无量纲；本系统选择20%；代入数据，计算得结果详见下式：每块海林集热器面积2m2，※得出200L水需要集热板的数量为1.41块。为保证该系统的得热量，该别墅集热器建议选取2块海林平板集热器。设计重点：※该项目热水系统采用海林太阳能标准200L+2块板的套装热水系统。※满足用户的热水需求，使用太阳能实现节能，太阳能系统的保证率达到65%以上，高于国家标准制定的50%；采用平板式太阳能集热器抗冲击，安全性、稳定性高；※由于别墅区为高级居民区，因此玻璃盖板采用布纹低铁钢化玻璃（超白玻璃），不产生光污染，不破坏其他居民的居住环境；太阳能集热器安装支架有效抗12级风；四）、主要设备材料配置表序号名...
