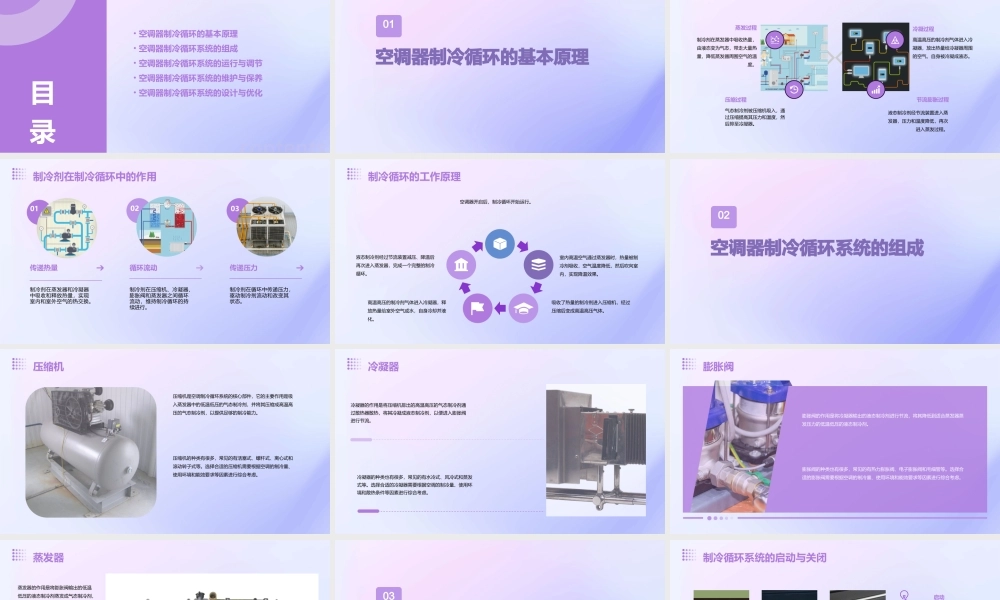

项目六空调器制冷循环课件• 空调器制冷循环的基本原理• 空调器制冷循环系统的组成• 空调器制冷循环系统的运行与调节• 空调器制冷循环系统的维护与保养• 空调器制冷循环系统的设计与优化contents目录01空调器制冷循环的基本原理制冷剂在蒸发器中吸收热量，由液态变为气态，带走大量热量，降低蒸发器周围空气的温度。蒸发过程气态制冷剂被压缩机吸入，通过压缩提高其压力和温度，然后排至冷凝器。压缩过程高温高压的制冷剂气体进入冷凝器，放出热量给冷凝器周围的空气，自身被冷凝成液态。冷凝过程液态制冷剂经节流装置进入蒸发器，压力和温度降低，再次进入蒸发过程。节流膨胀过程制冷循环的四个过程制冷剂在蒸发器和冷凝器中吸收和释放热量，实现室内和室外空气的热交换。传递热量循环流动传递压力制冷剂在压缩机、冷凝器、膨胀阀和蒸发器之间循环流动，维持制冷循环的持续进行。制冷剂在循环中传递压力，驱动制冷剂流动和改变其状态。030201制冷剂在制冷循环中的作用室内高温空气通过蒸发器时，热量被制冷剂吸收，空气温度降低，然后吹向室内，实现降温效果。吸收了热量的制冷剂进入压缩机，经过压缩后变成高温高压气体。液态制冷剂经过节流装置减压、降温后再次进入蒸发器，完成一个完整的制冷循环。高温高压的制冷剂气体进入冷凝器，释放热量给室外空气或水，自身冷却并液化。空调器开启后，制冷循环开始运行。制冷循环的工作原理02空调器制冷循环系统的组成压缩机是空调制冷循环系统的核心部件，它的主要作用是吸入蒸发器中的低温低压的气态制冷剂，并将其压缩成高温高压的气态制冷剂，以提供足够的制冷能力。压缩机的种类有很多，常见的有活塞式、螺杆式、离心式和滚动转子式等。选择合适的压缩机需要根据空调的制冷量、使用环境和能效要求等因素进行综合考虑。压缩机冷凝器的作用是将压缩机排出的高温高压的气态制冷剂通过散热器散热，将其冷凝成液态制冷剂，以便进入膨胀阀进行节流。冷凝器的种类也有很多，常见的有水冷式、风冷式和蒸发式等。选择合适的冷凝器需要根据空调的制冷量、使用环境和散热条件等因素进行综合考虑。冷凝器膨胀阀的作用是将冷凝器输出的液态制冷剂进行节流，将其降低到适合蒸发器蒸发压力的低温低压的液态制冷剂。膨胀阀的种类也有很多，常见的有热力膨胀阀、电子膨胀阀和毛细管等。选择合适的膨胀阀需要根据空调的制冷量、使用环境和能效要求等因素进行综合考虑。膨胀阀蒸发器蒸发器的作用是将膨胀阀输...
