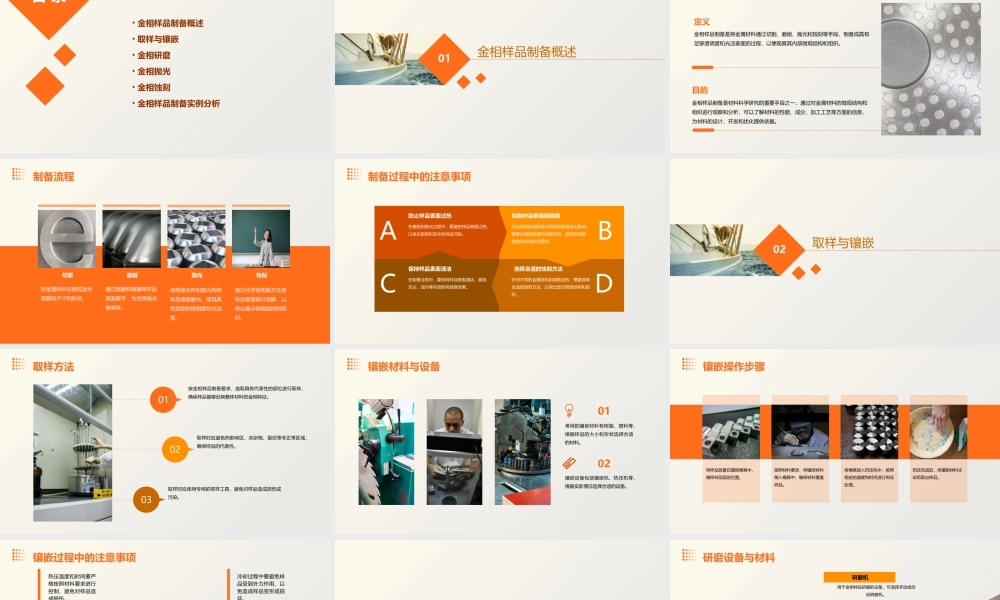

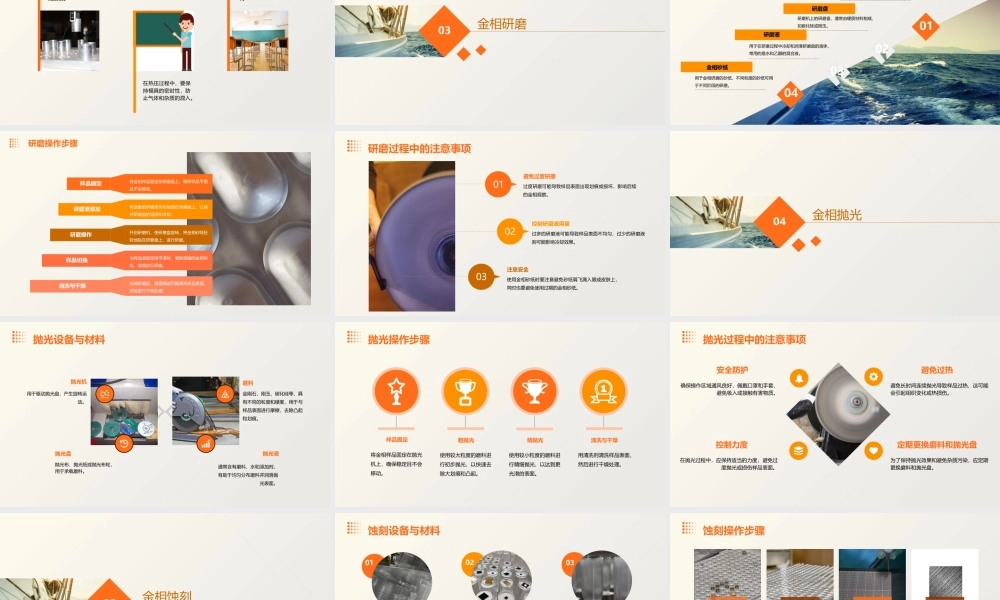

金相样品的制备课件目 录• 金相样品制备概述• 取样与镶嵌• 金相研磨• 金相抛光• 金相蚀刻• 金相样品制备实例分析01金相样品制备概述定义金相样品制备是将金属材料通过切割、磨削、抛光和蚀刻等手段，制备成具有足够透明度和光洁表面的过程，以便观察其内部微观结构和组织。目的金相样品制备是材料科学研究的重要手段之一，通过对金属材料的微观结构和组织进行观察和分析，可以了解材料的性能、成分、加工工艺等方面的信息，为材料的设计、开发和优化提供依据。定义与目的将金属材料切割成适合观察的尺寸和形状。通过粗磨和细磨将样品表面磨平，为后续抛光做准备。使用抛光布和抛光剂将样品表面磨光，使其具有足够的透明度和光洁度。通过化学或电解方法使样品表面部分溶解，以突出显示微观结构和组织。切割磨削抛光蚀刻制备流程ABDC防止样品表面过热在磨削和抛光过程中，要避免样品表面过热，以免引起组织变化和样品污染。控制样品表面粗糙度样品表面的粗糙度对观察效果有很大影响，需要合理选择磨料和抛光剂，控制表面粗糙度在合适的范围内。保持样品表面清洁在制备过程中，要保持样品表面清洁，避免灰尘、油污等杂质影响观察效果。选择合适的蚀刻方法针对不同的金属材料和观察目的，需要选择合适的蚀刻方法，以突出显示微观结构和组织。制备过程中的注意事项02取样与镶嵌取样方法010203按金相样品制备要求，选取具有代表性的部位进行取样，确保样品能够反映整体材料的金相特征。取样时应避免热影响区、夹杂物、裂纹等非正常区域，确保样品的代表性。取样时应使用专用的取样工具，避免对样品造成损伤或污染。0102镶嵌材料与设备镶嵌设备包括镶嵌机、热压机等，根据实际情况选择合适的设备。常用的镶嵌材料有树脂、塑料等，根据样品的大小和形状选择合适的材料。将样品放置在镶嵌模具中，确保样品固定位置。按照材料要求，将镶嵌材料倒入模具中，确保材料覆盖样品。将模具放入热压机中，按照规定的温度和时间进行热压处理。热压完成后，待镶嵌材料冷却后取出样品。镶嵌操作步骤热压温度和时间要严格按照材料要求进行控制，避免对样品造成损伤。在热压过程中，要保持模具的密封性，防止气体和杂质的混入。冷却过程中要避免样品受到外力作用，以免造成样品变形或损坏。镶嵌过程中的注意事项03金相研磨研磨机研磨盘研磨液金相砂纸用于金相样品研磨的设备，可选择手动或自动研磨机。研磨机上的研磨盘，通常由硬质材料制成，如碳化硅或刚玉...
