九年级物理全册 182科学探究：怎样产生感应电流习题课件 (新版)沪科版 课件VIP免费

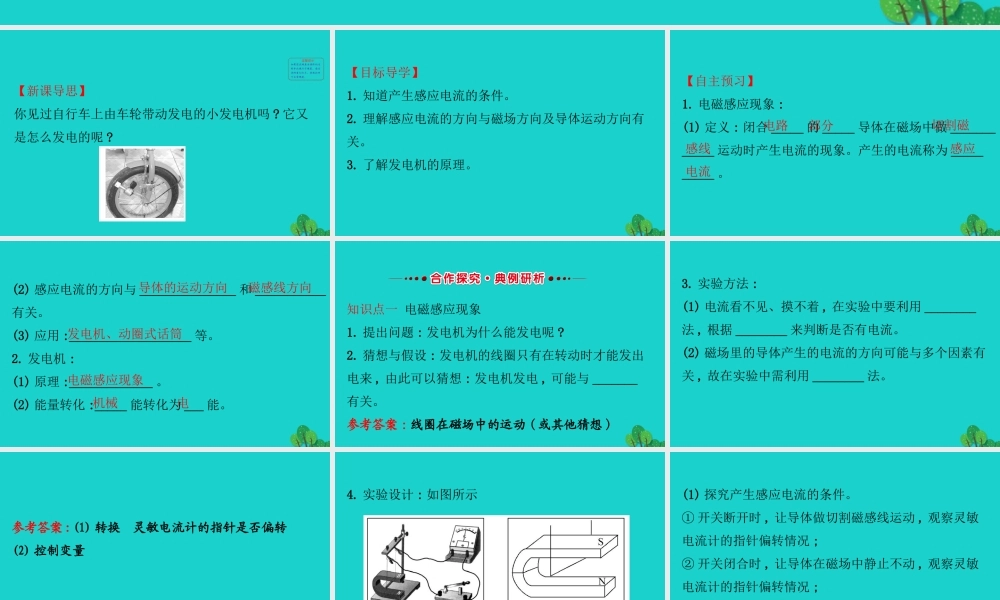

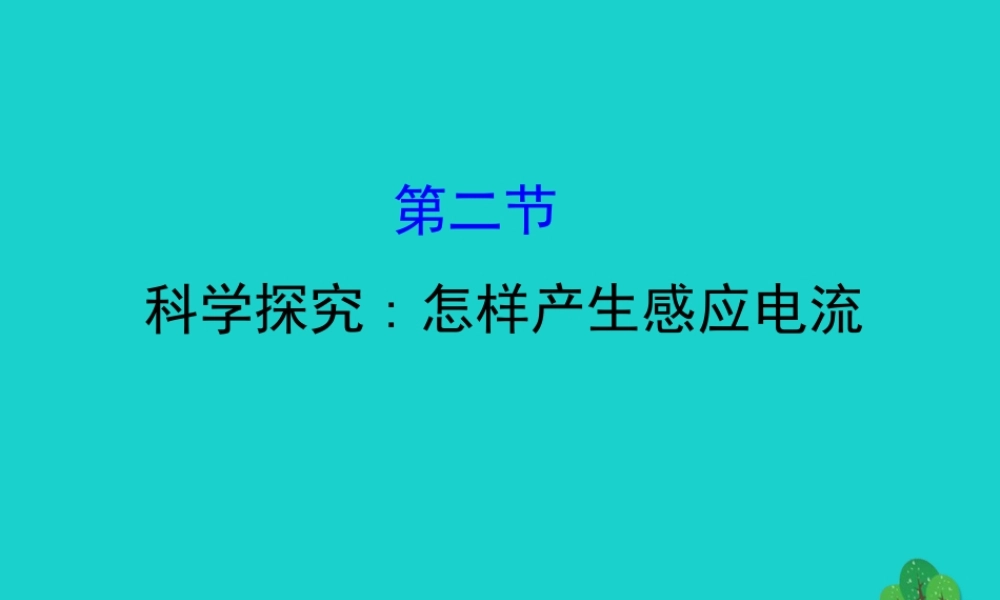

第二节 科学探究 : 怎样产生感应电流【新课导思】你见过自行车上由车轮带动发电的小发电机吗 ? 它又是怎么发电的呢 ? 【目标导学】1. 知道产生感应电流的条件。2. 理解感应电流的方向与磁场方向及导体运动方向有关。3. 了解发电机的原理。 【自主预习】1. 电磁感应现象 :(1) 定义 : 闭合 _____ 的 _____ 导体在磁场中做 ____________ 运动时产生电流的现象。产生的电流称为 __________ 。电路部分切割磁感线感应电流(2) 感应电流的方向与 _______________ 和 ___________有关。(3) 应用 :___________________ 等。2. 发电机 :(1) 原理 :_____________ 。(2) 能量转化 :_____ 能转化为 ___ 能。导体的运动方向磁感线方向发电机、动圈式话筒电磁感应现象机械电 知识点一 电磁感应现象1. 提出问题 : 发电机为什么能发电呢 ?2. 猜想与假设 : 发电机的线圈只有在转动时才能发出电来 , 由此可以猜想 : 发电机发电 , 可能与 _______有关。参考答案 : 线圈在磁场中的运动 ( 或其他猜想 )3. 实验方法 :(1) 电流看不见、摸不着 , 在实验中要利用 ________法 , 根据 ________ 来判断是否有电流。(2) 磁场里的导体产生的电流的方向可能与多个因素有关 , 故在实验中需利用 ________ 法。参考答案 :(1) 转换 灵敏电流计的指针是否偏转(2) 控制变量4. 实验设计 : 如图所示(1) 探究产生感应电流的条件。① 开关断开时 , 让导体做切割磁感线运动 , 观察灵敏电流计的指针偏转情况 ;② 开关闭合时 , 让导体在磁场中静止不动 , 观察灵敏电流计的指针偏转情况 ;③ 开关闭合时 , 让导体做向左或向右的切割磁感线运动 , 观察灵敏电流计的指针偏转情况 ;④ 开关闭合时 , 让导体沿平行于磁感线的方向运动 ,观察灵敏电流计的指针偏转情况。(2) 探究影响感应电流的方向的因素。思路 : 保持磁场方向不变 , 改变 ________, 观察灵敏电流计指针偏转方向 ; 保持导体运动方向不变 , 改变 ______, 观察灵敏电流计指针偏转方向。参考答案 : 导体运动的方向 磁场的方向 5. 实验记录及分析 :实验序号 开关磁场方向导体的运动方向电流计指针的偏转方向1闭合 上 N 下S静止不动不偏转2断开 上 N 下S向右运动不偏转3断开 上 N 下S向左运动不偏转4闭合 上 N 下S向右运动向左偏转5闭合 上 N 下S向左运动向右偏转6闭合 上 N 下S向上运动不...
