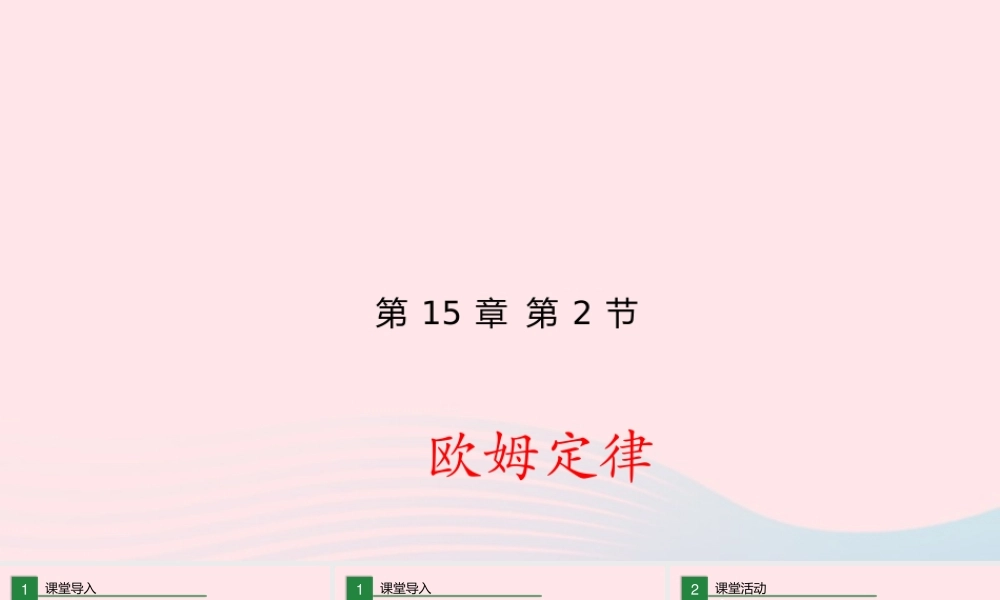

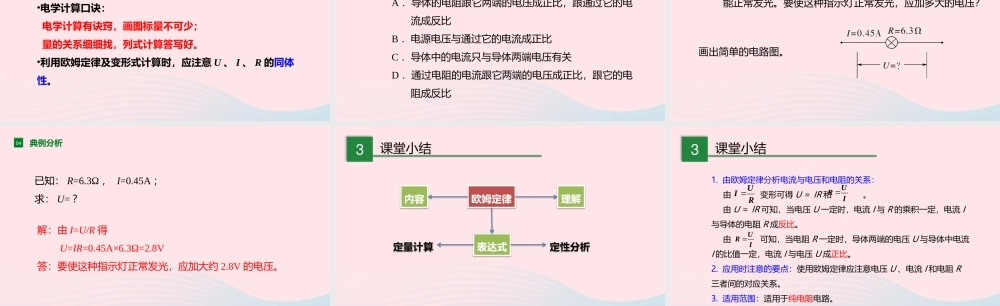

第 15 章 第 2 节欧姆定律1课堂导入温故知新：电流与电压、电阻的关系：1. 在电阻一定时，导体中的电流跟这段导体两端的电压成正比。2. 在电压不变的情况下，导体中的电流跟导体的电阻成反比。1课堂导入1. 通过实验探究电流跟电压和电阻的定量关系，分析归纳出欧姆定律。理解欧姆定律。 2. 会运用欧姆定律分析解决简单的电路问题。会用滑动变阻器改变部分电路两端的电压。学习目标2课堂活动1欧姆定律•导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。•欧姆定律的表达式： 电压I = UR电阻电流•变形公式 ： U=IR 、 URI01欧姆定律 注意：1. 运算中要统一单位。 电压 U 的单位： V 电阻 R 的单位： Ω 电流 I 的单位： A2. 欧姆定律反映同一时刻、同一段电路中 I 、 U 、 R之间 的关系。 02运用欧姆定律进行简单计算方法步骤：第一步：画出电路图；第二步：在电路图上标出已知量和待求量；第三步：运用欧姆定律和相应的公式分析求解。运用欧姆定律进行计算：02运用欧姆定律进行简单计算应注意的问题：① 公式中物理量应针对同一时刻的同一电路中的同一 导体，不同时刻、不同电路、不同导体的物理量不 能随意混用。② 统一公式中物理量的单位。解题经验： 任知电流 I 、电压 U 、电阻 R 三个物理量中的两个， 就可以求出另一个物理量。02运用欧姆定律进行简单计算类型 1 计算电流【例 1 】 定值电阻 R ＝ 20 Ω ，将其接在 6 V 的电源上，则通过它的电流为多少安？【解析】依题意可得如图所示的电路图，可见通过电阻的电流可用公式 I ＝ U/R 计算。【解】通过电阻的电流6V0.3A20UIR。02运用欧姆定律进行简单计算类型 2 计算电压【例 2 】 小明网购了一款可由电脑 USB 接口供电的新型手套，已知手套内电热丝 R 为 3 Ω ，正常工作时通过电热丝的电流为 2 A ，则这种手套两端电压为多少伏？【解析】依题意可得如图所示的电路图，可见导体两端的电压可用公式 U ＝ IR 计算。【解】通过电阻的电流2A36VUIR  。02运用欧姆定律进行简单计算【例 3 】 [ 中考 · 淮安节选 ] 如图所示电路中，电源电压为 3 V ，闭合开关 S 后，电流表示数为 0.4 A ，电压表示数为 1 V ，则R2 的阻值是 ________Ω 。【解析】 串联电路中， R2 两端电压U2 ＝ U － U1 ＝ 3 V － 1 V ＝ 2 V ，222V50.4AUR...
