广东惠州市高一数学(空间几何体的三视图)课件VIP免费

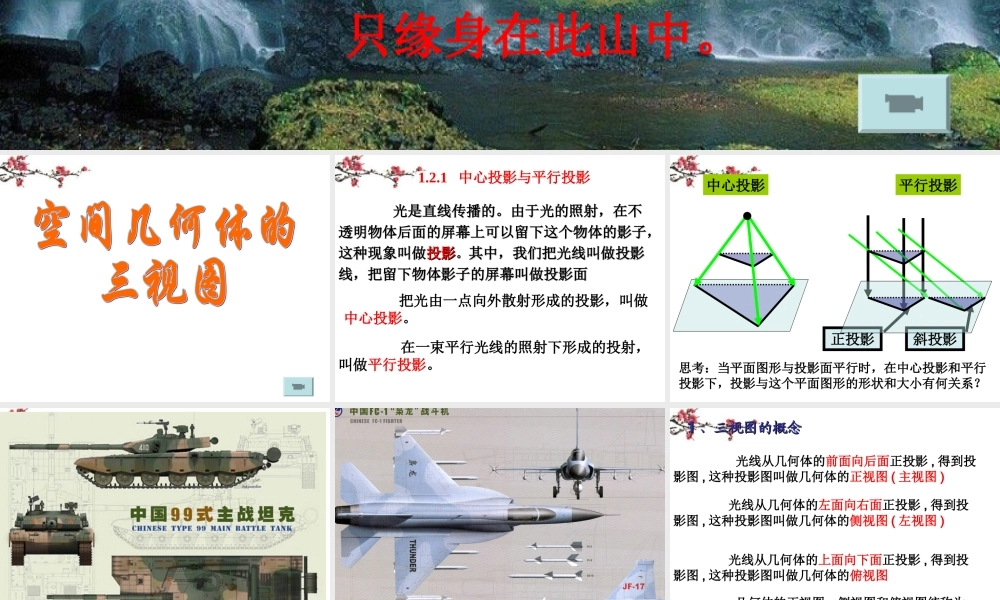

题西林壁 苏轼横看成岭侧成峰，远近高低各不同。不识庐山真面目，只缘身在此山中。 光是直线传播的。由于光的照射，在不光是直线传播的。由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做这种现象叫做投影投影。。其中，我们把光线叫做投影其中，我们把光线叫做投影线，把留下物体影子的屏幕叫做投影面线，把留下物体影子的屏幕叫做投影面 把光由一点向外散射形成的投影，叫做中心投影。 在一束平行光线的照射下形成的投射，叫做平行投影。1.2.1 中心投影与平行投影中心投影平行投影斜投影正投影思考：当平面图形与投影面平行时，在中心投影和平行投影下，投影与这个平面图形的形状和大小有何关系？ 几何体的正视图、侧视图和俯视图统称为几何体的三视图。 光线从几何体的前面向后面正投影 , 得到投影图 , 这种投影图叫做几何体的正视图 ( 主视图 ) 光线从几何体的上面向下面正投影 , 得到投影图 , 这种投影图叫做几何体的俯视图 光线从几何体的左面向右面正投影 , 得到投影图 , 这种投影图叫做几何体的侧视图 ( 左视图 )11 、三视图的概念、三视图的概念正视图 俯视图 侧视图 acb2 、长方体的三视图aabbcc正视图 侧视图 俯视图 思考：同一个几何体的正视图、侧视图和俯视图在形状、大小方面有何关系？长对正高平齐宽相等3 、画三视图的要求（ 1 ）确定正视、侧视、俯视的方向 （ 2 ）位置：正视图 侧视图俯视图（ 3 ）大小：高平齐，长对正，宽相等（ 4 ）能看见的轮廓线和棱用实线表示，不能看见的用虚线表示 观察下列圆柱，圆锥，球，圆台的图像，试画出它们的三视图。4 、画三视图 圆柱正侧俯圆柱的三视图正视图 侧视图 俯视图 圆锥的三视图圆 锥 侧视图 正视图 俯视图 ·俯视图 能看见的轮廓线和棱用实线表示，不能看见的用虚线表示。正视图 侧视图 俯视图 球的三视图球俯视图正视图侧视图圆台的三视图圆台俯视图正视图侧视图圆台的三视图圆台正四棱锥解：正四棱锥的三视图如图 俯视图正视图侧视图正四棱锥的三视图侧正俯4 、三棱锥的三视图三棱锥的三视图回味无穷1 、平行投影与中心投影2 、三视图 正视图——从正面看到的图 侧视图——从左面看到的图 俯视图——从上面看到的图3 、画物体的三视图的要求 位置：正视图 侧视图 俯视图 大小：长对正 , 高平齐 , 宽相等 .挑战“自我” , 提高画三视图的能力 .小结 拓展作业：1 、 P20 A 组 12 、 思考： P13和 P14思考。
