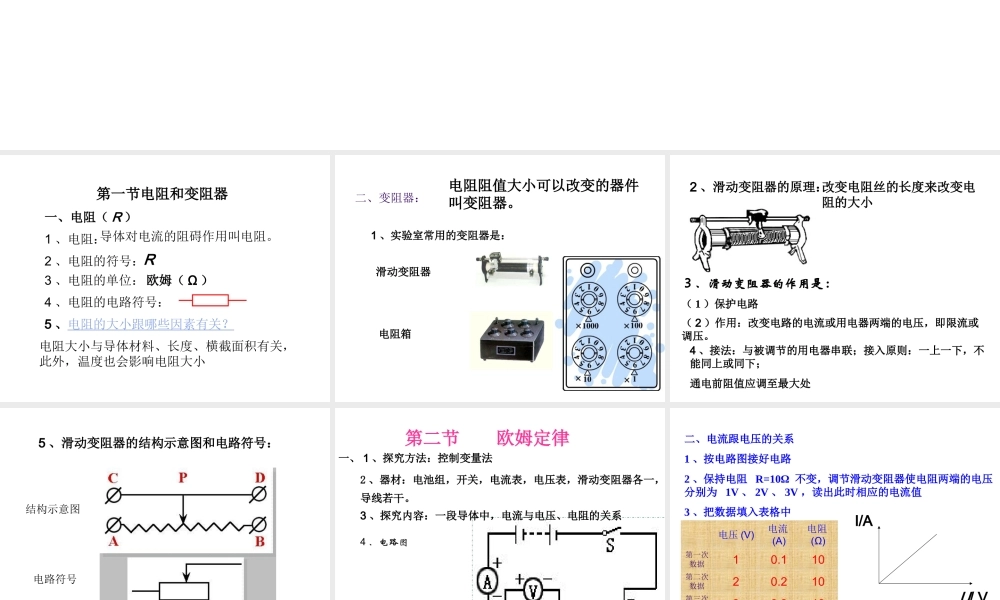

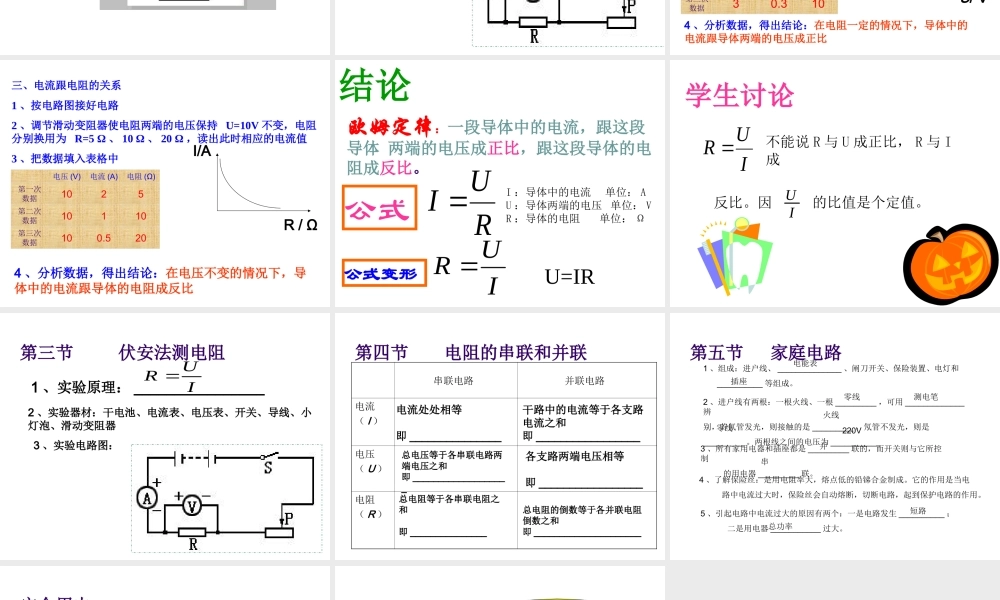

第十四章 探究电路复习一、电阻（ R ）导体对电流的阻碍作用叫电阻。1 、电阻：2 、电阻的符号：R3 、电阻的单位：欧姆（ Ω ）4 、电阻的电路符号：5 、电阻的大小跟哪些因素有关？电阻大小与导体材料、长度、横截面积有关，此外，温度也会影响电阻大小第一节电阻和变阻器二、变阻器：电阻阻值大小可以改变的器件叫变阻器。1 、实验室常用的变阻器是：滑动变阻器电阻箱2 、滑动变阻器的原理：改变电阻丝的长度来改变电阻的大小3 、滑动变阻器的作用是 :（ 1 ）保护电路（ 2 ）作用：改变电路的电流或用电器两端的电压，即限流或调压。4 、接法：与被调节的用电器串联；接入原则：一上一下，不能同上或同下；通电前阻值应调至最大处5 、滑动变阻器的结构示意图和电路符号：结构示意图电路符号第二节 欧姆定律 4 、电路图一、 1 、探究方法：控制变量法2 、器材：电池组，开关，电流表，电压表，滑动变阻器各一，导线若干。3 、探究内容：一段导体中，电流与电压、电阻的关系二、电流跟电压的关系1 、按电路图接好电路2 、保持电阻 R=10Ω 不变，调节滑动变阻器使电阻两端的电压分别为 1V 、 2V 、 3V ，读出此时相应的电流值3 、把数据填入表格中4 、分析数据，得出结论：在电阻一定的情况下，导体中的电流跟导体两端的电压成正比电压 (V)电流(A)电阻(Ω)第一次数据10.110第二次数据20.210第三次数据30.310I/AU/ V三、电流跟电阻的关系1 、按电路图接好电路2 、调节滑动变阻器使电阻两端的电压保持 U=10V 不变，电阻分别换用为 R=5 Ω 、 10 Ω 、 20 Ω ，读出此时相应的电流值3 、把数据填入表格中4 、分析数据，得出结论：在电压不变的情况下，导体中的电流跟导体的电阻成反比I/AR / Ω电压 (V)电流 (A)电阻 (Ω)第一次数据1025第二次数据10110第三次数据100.520欧姆定律：一段导体中的电流，跟这段导体 两端的电压成正比，跟这段导体的电阻成反比。结论公式RUI I ：导体中的电流单位： AU ：导体两端的电压 单位： VR ：导体的电阻单位： Ω公式变形 IUR U=IR学生讨论 IUR IU不能说 R 与 U 成正比， R 与 I成的比值是个定值。反比。因第三节 伏安法测电阻 1 、实验原理： ________________ 2 、实验器材：干电池、电流表、电压表、开关、导线、小灯泡、滑动变阻器 3 、实验电路图：IUR 第四节 电阻的串联和并联串联电路 并联电路 电流...
