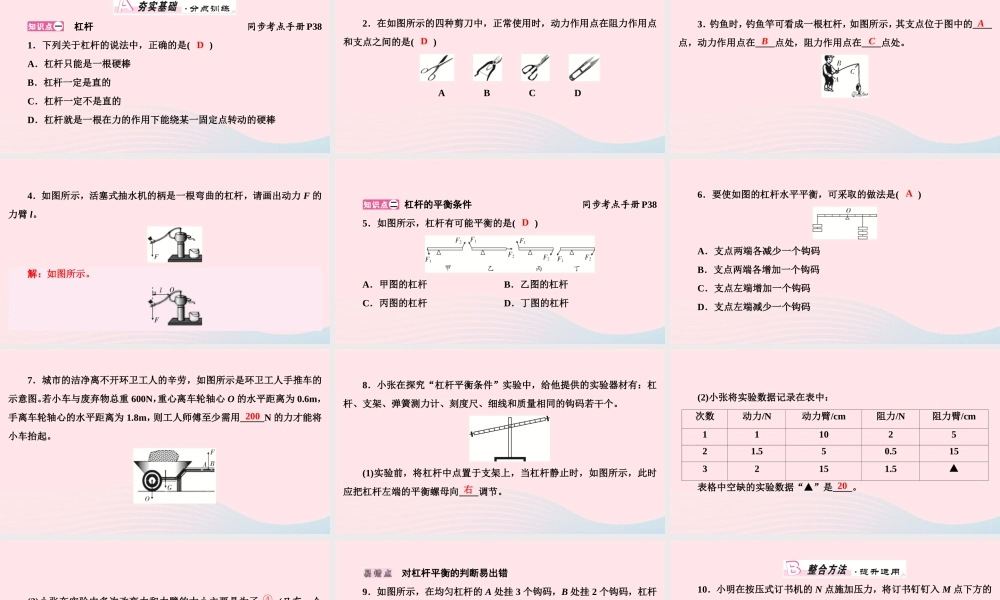

第十二章 简单机械第 1 节 杠 杆第 1 课时 探究杠杆的平衡条件 杠杆 同步考点手册 P38 1．下列关于杠杆的说法中，正确的是( ) A．杠杆只能是一根硬棒 B．杠杆一定是直的 C．杠杆一定不是直的 D．杠杆就是一根在力的作用下能绕某一固定点转动的硬棒 D2．在如图所示的四种剪刀中，正常使用时，动力作用点在阻力作用点和支点之间的是( ) A B C D D3．钓鱼时，钓鱼竿可看成一根杠杆，如图所示，其支点位于图中的____点，动力作用点在____点处，阻力作用点在____点处。 ABC4．如图所示，活塞式抽水机的柄是一根弯曲的杠杆，请画出动力 F 的力臂 l。 解：如图所示。 杠杆的平衡条件 同步考点手册 P38 5．如图所示，杠杆有可能平衡的是( ) A．甲图的杠杆 B．乙图的杠杆 C．丙图的杠杆 D．丁图的杠杆 D6．要使如图的杠杆水平平衡，可采取的做法是( ) A．支点两端各减少一个钩码 B．支点两端各增加一个钩码 C．支点左端增加一个钩码 D．支点左端减少一个钩码 A7．城市的洁净离不开环卫工人的辛劳，如图所示是环卫工人手推车的示意图。若小车与废弃物总重 600N，重心离车轮轴心 O 的水平距离为 0.6m，手离车轮轴心的水平距离为 1.8m，则工人师傅至少需用_____N 的力才能将小车抬起。 2008．小张在探究“杠杆平衡条件”实验中，给他提供的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个。 (1)实验前，将杠杆中点置于支架上，当杠杆静止时，如图所示，此时应把杠杆左端的平衡螺母向____调节。 右(2)小张将实验数据记录在表中： 次数 动力/N 动力臂/cm 阻力/N 阻力臂/cm 1 1 10 2 5 2 1.5 5 0.5 15 3 2 15 1.5 ▲ 表格中空缺的实验数据“▲”是____。 20(3)小张在实验中多次改变力和力臂的大小主要是为了____(只有一个正确答案，选填答案序号)。 ①减小摩擦 ②多次测量取平均值减小误差 ③使每组数据更准确 ④获取多组实验数据，归纳出物理规律 ④ 对杠杆平衡的判断易出错 9．如图所示，在均匀杠杆的 A 处挂 3 个钩码，B 处挂 2 个钩码，杠杆恰好在水平位置平衡，已知每个钩码的质量均为 50g，若在 A、B 两处各加1 个钩码，那么杠杆( ) A．右边向下倾斜 B．左边向下倾斜 C．仍保持水平位置平衡 D．无法确定杠杆是否平衡 A 10．小明在按压式订书机的 N 点施加压力，将订书钉钉入 M 点下方的纸条中，能正确表示他使用该订书...
