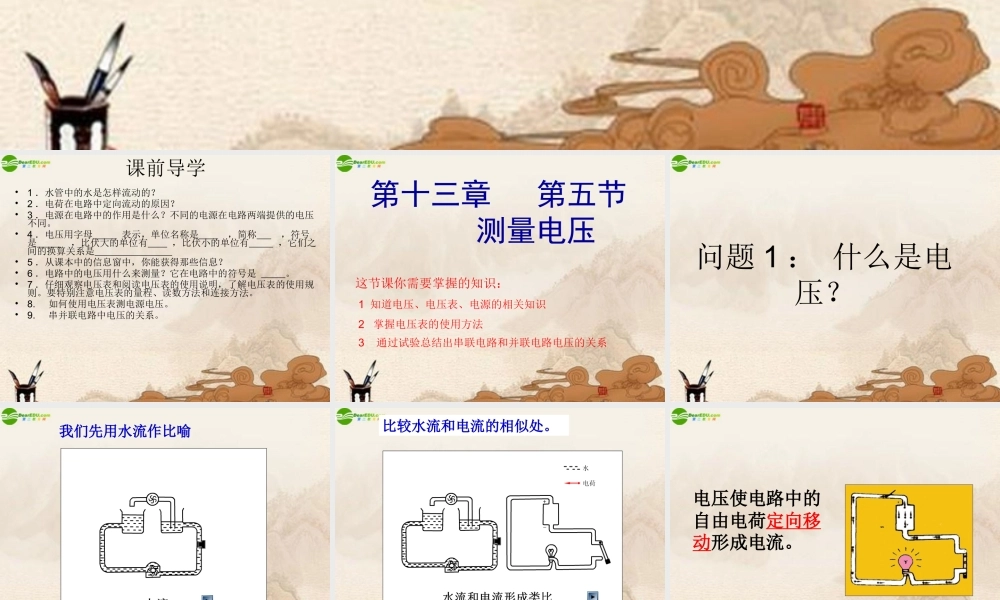

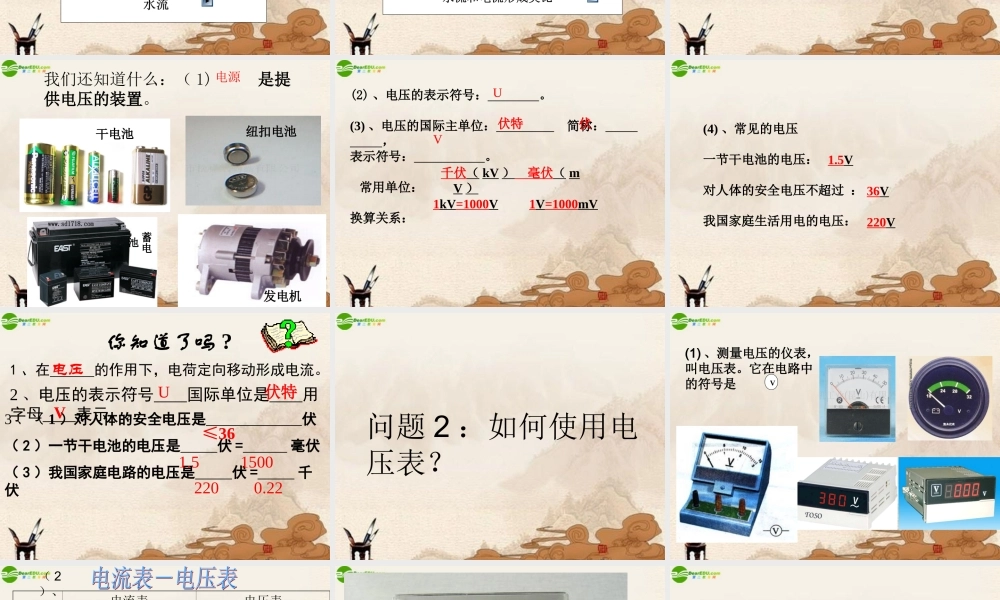

课前导学•1 ．水管中的水是怎样流动的？•2 ．电荷在电路中定向流动的原因？•3 ．电源在电路中的作用是什么？不同的电源在电路两端提供的电压不同。•4 ．电压用字母 表示，单位名称是 ，简称 ，符号是 ，比伏大的单位有 ，比伏小的单位有 ，它们之间的换算关系是 •5 ．从课本中的信息窗中，你能获得那些信息？•6 ．电路中的电压用什么来测量？它在电路中的符号是 。•7 ．仔细观察电压表和阅读电压表的使用说明，了解电压表的使用规则。要特别注意电压表的量程、读数方法和连接方法。 •8. 如何使用电压表测电源电压。•9. 串并联电路中电压的关系。第十三章 第五节 测量电压 这节课你需要掌握的知识： 1 知道电压、电压表、电源的相关知识 2 掌握电压表的使用方法 3 通过试验总结出串联电路和并联电路电压的关系 问题 1 ： 什么是电压？我们先用水流作比喻 比较水流和电流的相似处。 电压使电路中的自由电荷定向移动形成电流。我们还知道什么：（ 1) 是提供电压的装置。发电机干电池纽扣电池蓄电池电源(2) 、电压的表示符号： 。(3) 、电压的国际主单位： 简称： ，表示符号： 。 常用单位： 换算关系：伏特伏VU1kV=1000V1V=1000mV千伏（ kV ） 毫伏（ mV ）(4) 、常见的电压 一节干电池的电压： 对人体的安全电压不超过 ： 我国家庭生活用电的电压：1.5V36V220V你知道了吗 ?1 、在 的作用下，电荷定向移动形成电流。2 、电压的表示符号 国际单位是 用字母 表示 。3 、（ 1 ）对人体的安全电压是 伏（ 2 ）一节干电池的电压是 伏 = 毫伏（ 3 ）我国家庭电路的电压是 伏 = 千伏电压U伏特V≤361.515000.22220问题 2 ：如何使用电压表？(1) 、测量电压的仪表，叫电压表。它在电路中的符号是V电流表电压表符号接线柱量程分度值使用规则3 个3 个3A 和 0.6A3A ： 0.1A 0.6A: 0.02A1 、串联在电路中2 、 “ +” 入“ -”出3 、被测电流不能超出电流表量程4 、不允许把电流表直接接到电源的两极。3V 和 15V3V:0.1V 15V:0.5V1 、并联在电路中2 、 “ +” 入“ -”出3 、被测电压不能超出电压表量程AV4 、电压表可以直接接到电源两极（ 2）、练习练习 :: 电压表的读数 电压表的读数 问题 3 ：如何使用电压表测量电路电压？（ 1 ）、小组合作探究： 请用电压表分别测出一节干电池的电压和两节干电池串联，三节干电池串联后的总电...
