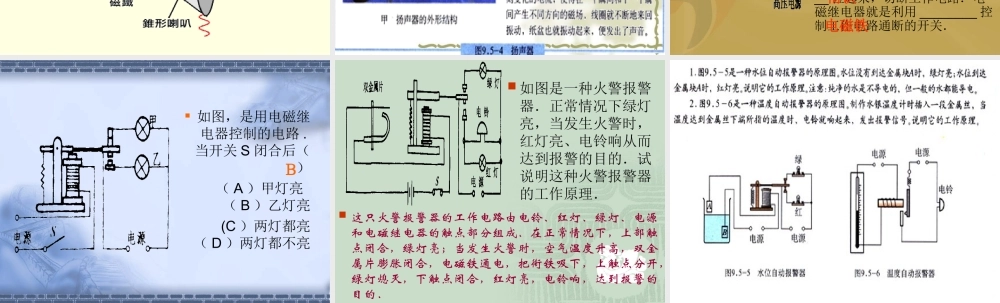

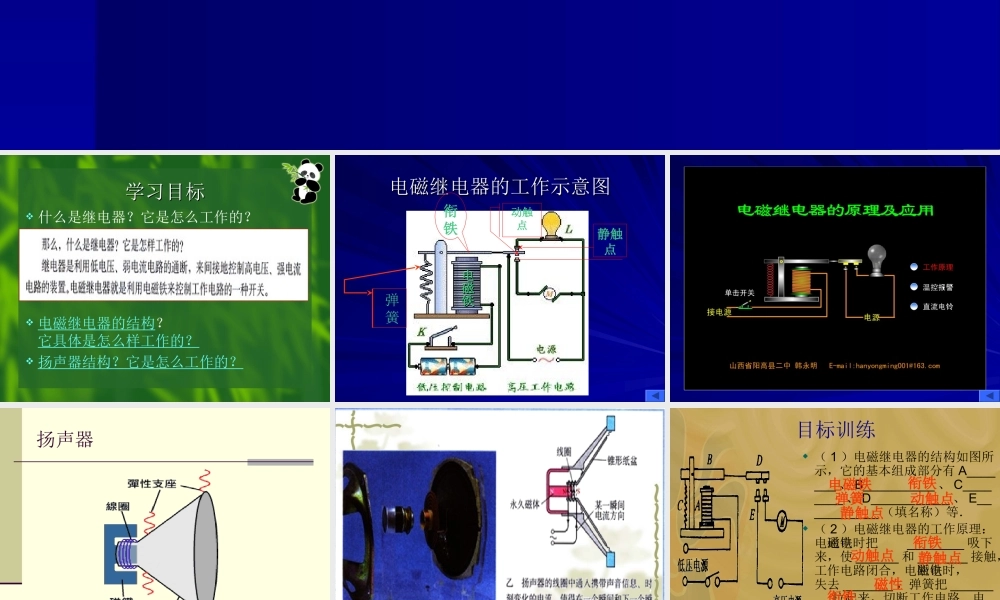

五、电磁继电器 扬声器五、电磁继电器 扬声器李端中学 刘志强李端中学 刘志强 学习目标学习目标 什么是继电器？它是怎么工作的？ 电磁继电器的结构？它具体是怎么样工作的？ 扬声器结构？它是怎么工作的？ 电磁继电器的工作示意图电磁继电器的工作示意图弹簧电磁铁电磁铁衔铁静触点动触点 扬声器 目标训练 （ 1 ）电磁继电器的结构如图所示，它的基本组成部分有 A_______ 、 B__________ 、 C________ 、 D___________ 、 E___________ （填名称）等． （ 2 ）电磁继电器的工作原理：电磁铁通电时把________ 吸下来，使 ______ 和 _______ 接触，工作电路闭合，电磁铁断电时，失去 _______ ，弹簧把 ________ 拉起来，切断工作电路．电磁继电器就是利用 ________ 控制工作电路通断的开关．电磁铁 衔铁 弹簧 动触点 静触点 衔铁 静触点 动触点 磁性 衔铁 电磁铁 如图，是用电磁继电器控制的电路 .当开关 S 闭合后（ ） （ A ）甲灯亮 （ B ）乙灯亮 (C ）两灯都亮 （ D ）两灯都不亮Ｂ 如图是一种火警报警器．正常情况下绿灯亮，当发生火警时，红灯亮、电铃响从而达到报警的目的．试说明这种火警报警器的工作原理． 这只火警报警器的工作电路由电铃、红灯、绿灯、电源和电磁继电器的触点部分组成．在正常情况下，上部触点闭合，绿灯亮；当发生火警时，空气温度升高，双金属片膨胀闭合，电磁铁通电，把衔铁吸下，上触点分开，绿灯熄灭，下触点闭合，红灯亮，电铃响，达到报警的目的．
