九年级物理 变阻器(3)课件 北京课改版 课件VIP免费

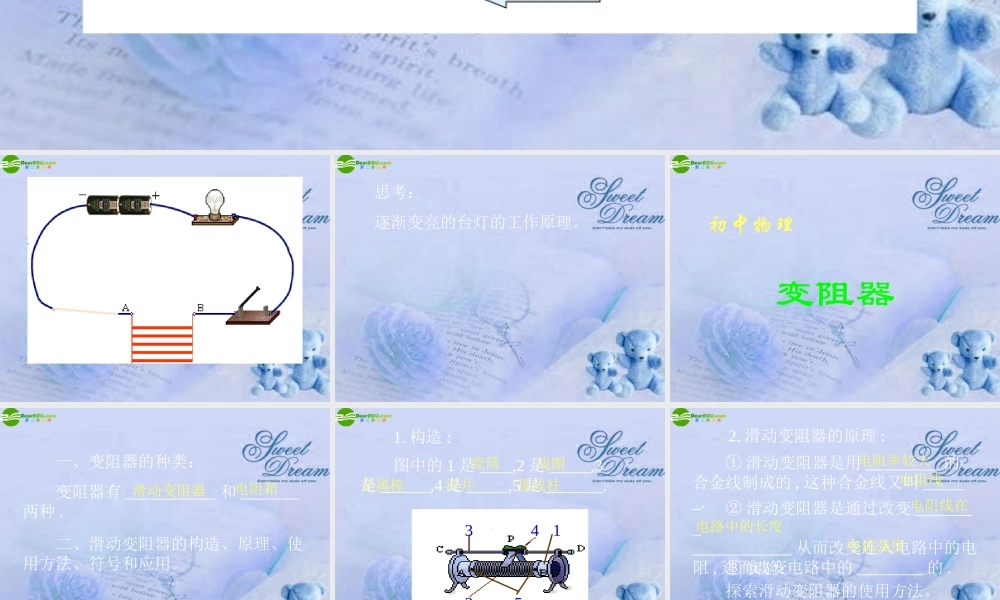

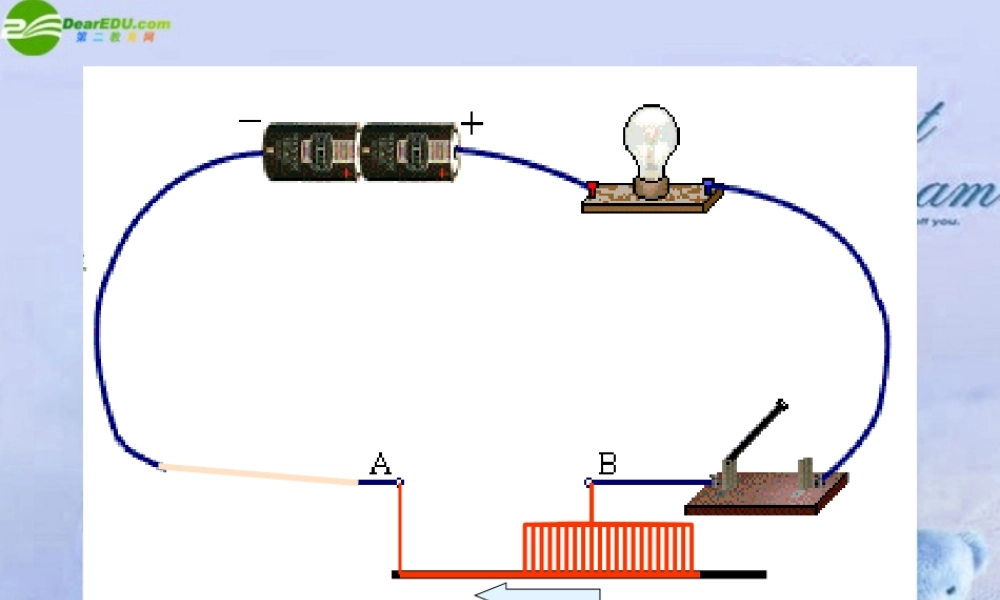

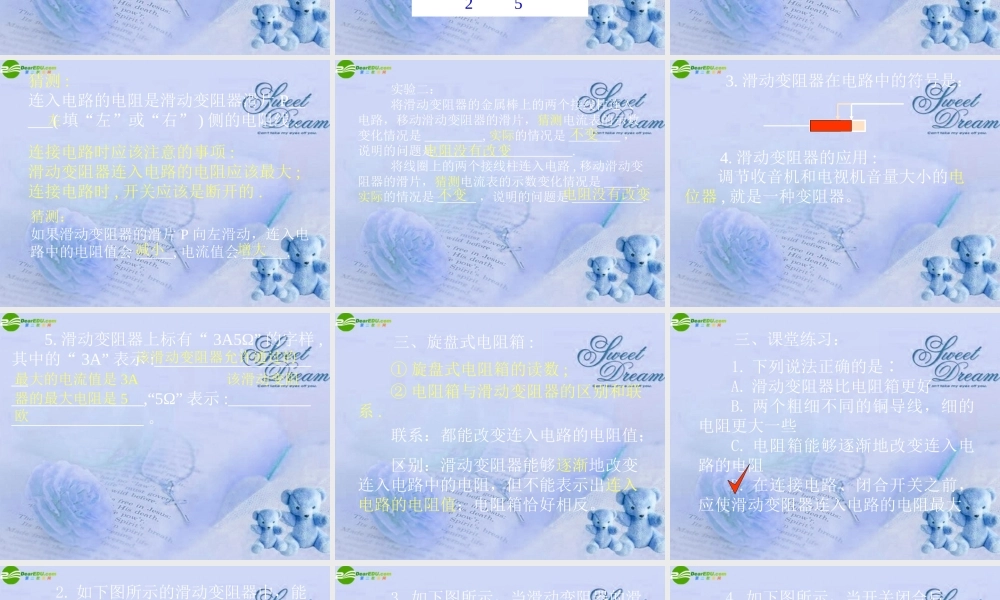

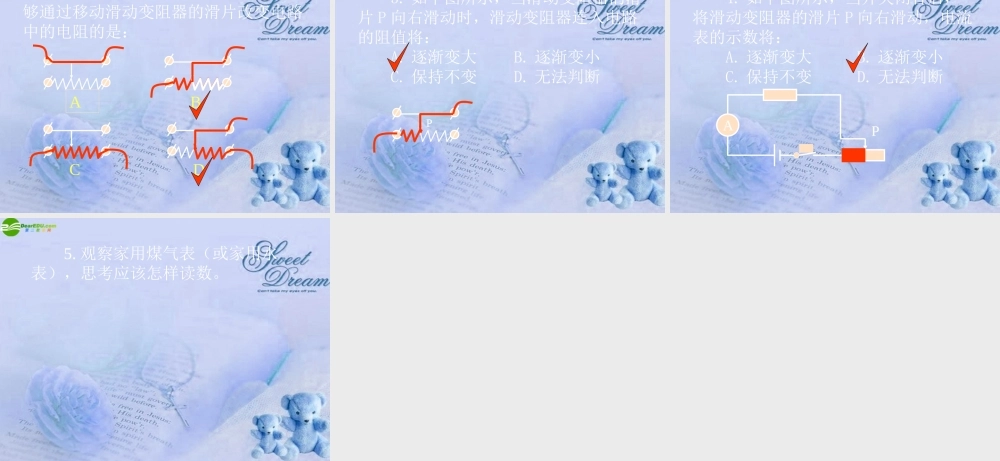

思考：逐渐变亮的台灯的工作原理。初中物理变阻器二、滑动变阻器的构造、原理、使用方法、符号和应用。一、变阻器的种类：变阻器有 ___________ 和 _______两种 .滑动变阻器电阻箱1. 构造 :瓷筒线圈金属棒滑片34125接线柱图中的 1 是 ____,2 是 _____,3是 ______,4 是 _____,5 是 _______.① 滑动变阻器是用 _________ 的合金线制成的 , 这种合金线又叫 ______.② 滑动变阻器是通过改变 ____________________ 从而改变连入电路中的电阻 , 进而改变电路中的 ________ 的 .2. 滑动变阻器的原理 :电阻率较大电阻线电阻线在电路中的长度电流强度③ 实验：探索滑动变阻器的使用方法。猜测 :连入电路的电阻是滑动变阻器滑片 P_____( 填“左”或“右” ) 侧的电阻线 .连接电路时应该注意的事项 :滑动变阻器连入电路的电阻应该最大 ;连接电路时 , 开关应该是断开的 .猜测：如果滑动变阻器的滑片 P 向左滑动，连入电路中的电阻值会 _____, 电流值会 ______.左减小增大实验二：将滑动变阻器的金属棒上的两个接线柱连入电路，移动滑动变阻器的滑片，猜测电流表的示数变化情况是 _________, 实际的情况是 ________ ，说明的问题是 _____________________.将线圈上的两个接线柱连入电路 , 移动滑动变阻器的滑片，猜测电流表的示数变化情况是 _____,实际的情况是 ______ ，说明的问题是 ___________.不变电阻没有改变不变电阻没有改变3. 滑动变阻器在电路中的符号是：4. 滑动变阻器的应用 :调节收音机和电视机音量大小的电位器 , 就是一种变阻器。5. 滑动变阻器上标有“ 3A5Ω” 的字样 ,其中的“ 3A” 表示 :_____________________________________,“5Ω” 表示 :__________________________ 。该滑动变阻器允许通过的器的最大电阻是 5欧最大的电流值是 3A该滑动变阻三、旋盘式电阻箱 :① 旋盘式电阻箱的读数 ;联系：都能改变连入电路的电阻值；区别：滑动变阻器能够逐渐地改变连入电路中的电阻，但不能表示出连入电路的电阻值；电阻箱恰好相反。② 电阻箱与滑动变阻器的区别和联系 .1. 下列说法正确的是∶A. 滑动变阻器比电阻箱更好B. 两个粗细不同的铜导线，细的电阻更大一些C. 电阻箱能够逐渐地改变连入电路的电阻D. 在连接电路、闭合开关之前，应使滑动变阻器连入电路的电阻最大三、课堂练习：2. 如下图所示的滑动变阻器中，能够通过移动滑动变阻器的滑片改变电...
