离心泵的工作原理及构造离心泵的结构原理VIP免费

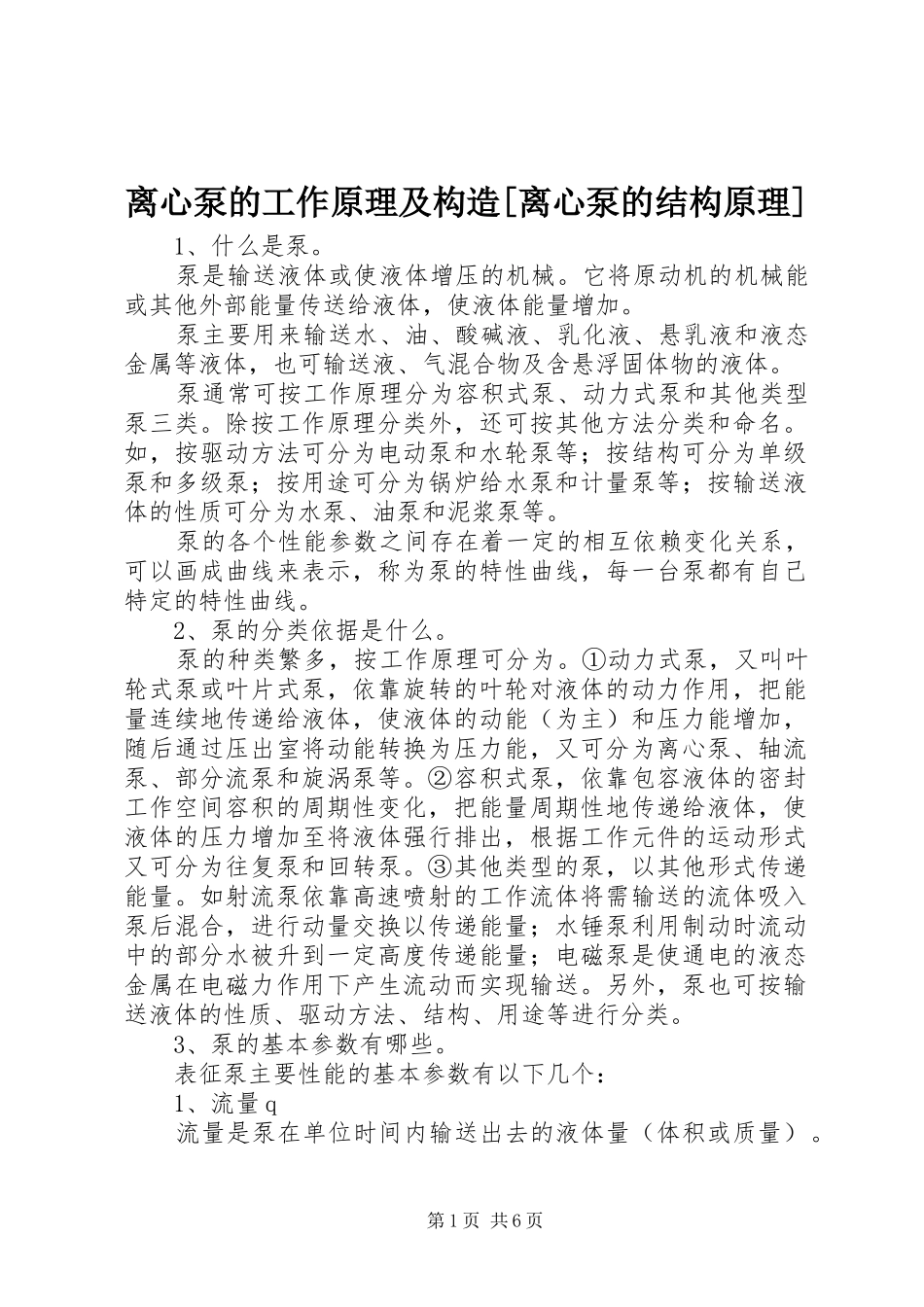

离心泵的工作原理及构造离心泵的结构原理_第1页
1/6

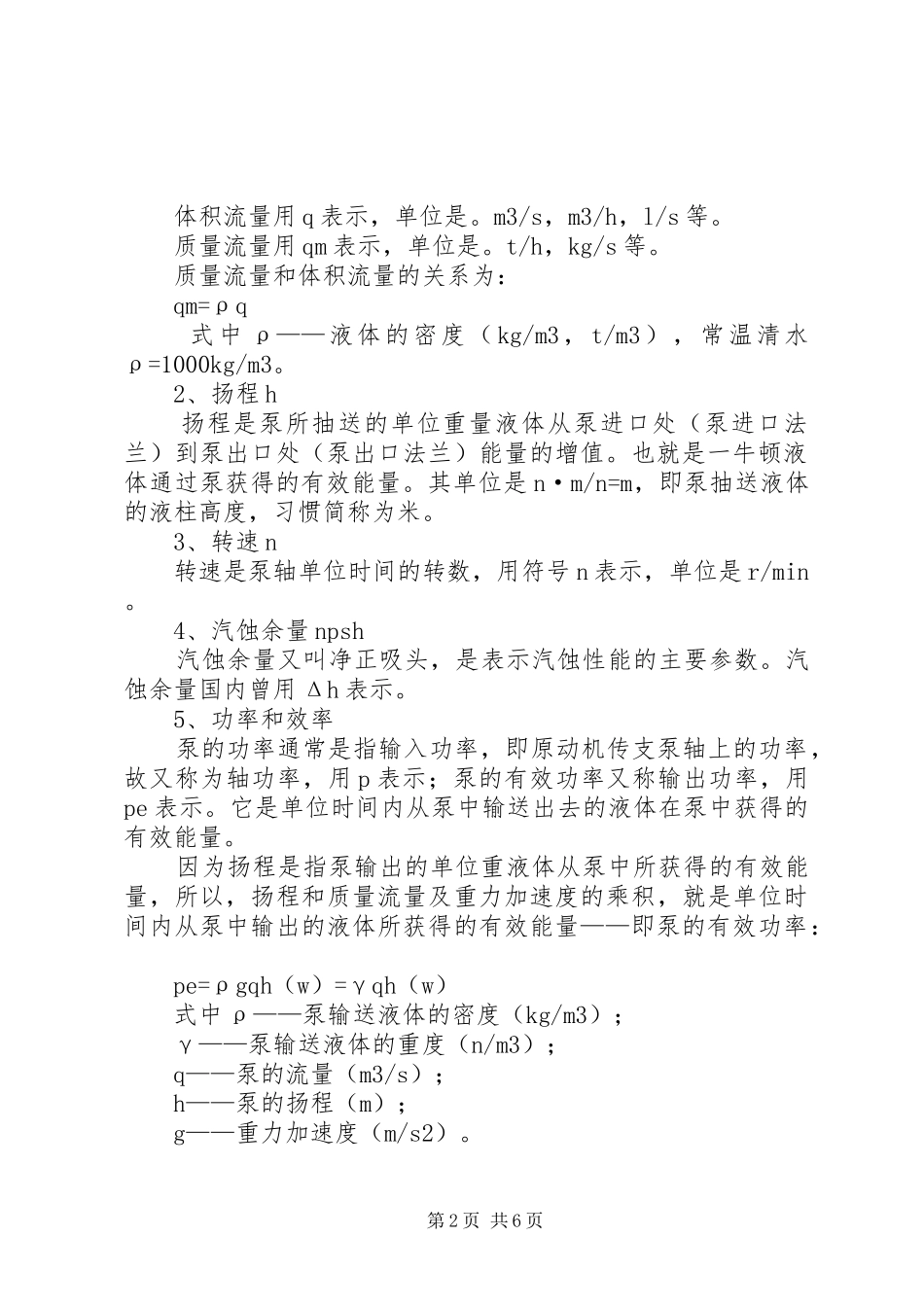

离心泵的工作原理及构造离心泵的结构原理_第2页
2/6
离心泵的工作原理及构造[离心泵的结构原理]1、什么是泵。泵是输送液体或使液体增压的机械。它将原动机的机械能或其他外部能量传送给液体,使液体能量增加。泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体,也可输送液、气混合物及含悬浮固体物的液体。泵通常可按工作原理分为容积式泵、动力式泵和其他类型泵三类。除按工作原理分类外,还可按其他方法分类和命名。如,按驱动方法可分为电动泵和水轮泵等;按结构可分为单级泵和多级泵;按用途可分为锅炉给水泵和计量泵等;按输送液体的性质可分为水泵、油泵和泥浆泵等。泵的各个性能参数之间存在着一定的相互依赖变化关系,可以画成曲线来表示,称为泵的特性曲线,每一台泵都有自己特定的特性曲线。2、泵的分类依据是什么。泵的种类繁多,按工作原理可分为。①动力式泵,又叫叶轮式泵或叶片式泵,依靠旋转的叶轮对液体的动力作用,把能量连续地传递给液体,使液体的动能(为主)和压力能增加,随后通过压出室将动能转换为压力能,又可分为离心泵、轴流泵、部分流泵和旋涡泵等。②容积式泵,依靠包容液体的密封工作空间容积的周期性变化,把能量周期性地传递给液体,使液体的压力增加至将液体强行排出,根据工作元件的运动形式又可分为往复泵和回转泵。③其他类型的泵,以其他形式传递能量。如射流泵依靠高速喷射的工作流体将需输送的流体吸入泵后混合,进行动量交换以传递能量;水锤泵利用制动时流动中的部分水被升到一定高度传递能量;电磁泵是使通电的液态金属在电磁力作用下产生流动而实现输送。另外,泵也可按输送液体的性质、驱动方法、结构、用途等进行分类。3、泵的基本参数有哪些。表征泵主要性能的基本参数有以下几个:1、流量q流量是泵在单位时间内输送出去的液体量(体积或质量)。第1页共6页体积流量用q表示,单位是。m3/s,m3/h,l/s等。质量流量用qm表示,单位是。t/h,kg/s等。质量流量和体积流量的关系为:qm=ρq式中ρ——液体的密度(kg/m3,t/m3),常温清水ρ=1000kg/m3。2、扬程h扬程是泵所抽送的单位重量液体从泵进口处(泵进口法兰)到泵出口处(泵出口法兰)能量的增值。也就是一牛顿液体通过泵获得的有效能量。其单位是n·m/n=m,即泵抽送液体的液柱高度,习惯简称为米。3、转速n转速是泵轴单位时间的转数,用符号n表示,单位是r/min。4、汽蚀余量npsh汽蚀余量又叫净正吸头,是表示汽蚀性能的主要参数。汽蚀余量国内曾用Δh表示。5、功率和效率泵的功率通常是指输入功率,即原动机传支泵轴上的功率,故又称为轴功率,用p表示;泵的有效功率又称输出功率,用pe表示。它是单位时间内从泵中输送出去的液体在泵中获得的有效能量。因为扬程是指泵输出的单位重液体从泵中所获得的有效能量,所以,扬程和质量流量及重力加速度的乘积,就是单位时间内从泵中输出的液体所获得的有效能量——即泵的有效功率:pe=ρgqh(w)=γqh(w)式中ρ——泵输送液体的密度(kg/m3);γ——泵输送液体的重度(n/m3);q——泵的流量(m3/s);h——泵的扬程(m);g——重力加速度(m/s2)。第2页共6页轴功率p和有效功率pe之差为泵内的损失功率,其大小用泵的效率来计量。泵的效率为有效功率和轴功率之比,用η表示。4、什么叫流量。用什么字母表示。如何换算。单位时间内泵排出液体的体积叫流量,流量用q表示,计量单位:立方米/小时(m3/h),升/秒(l/s),l/s=3.6m3/h=0.06m3/min=60l/ming=qρg为重量ρ为液体比重例:某台泵流量50m3/h,求抽水时每小时重量。水的比重ρ为1000公斤/立方米。解:g=qρ=50×1000(m3/h·kg/m3)=50000kg/h=50t/h5、什么叫扬程。用什么字母表示。用什么计量单位。和压力的换算及公式。单位重量液体通过泵所获得的能量叫扬程。泵的扬程包括吸程在内,近似为泵出口和入口压力差。扬程用h表示,单位为米(m)。泵的压力用p表示,单位为mpa(兆帕),h=p/ρ.如p为1kg/cm2,则h=(lkg/cm2)/(1000kg/m3)h=(1kg/cm2)/(1000公斤/m3)=(10000公斤/m2)/1000公斤/m3=10m1mpa=10kg/cm2,h=(p2-p1)/ρ(p2=出口压力p1=进口压力)6、什么叫汽蚀余量。什么叫吸程。各自计量单位表示...
