八年级物理上册 串联电路和并联电路课件 人教新课标版 课件VIP免费

八年级物理上册 串联电路和并联电路课件 人教新课标版 课件八年级物理上册 串联电路和并联电路课件 人教新课标版 课件八年级物理上册 串联电路和并联电路课件 人教新课标版 课件八年级物理上册 串联电路和并联电路课件 人教新课标版 课件八年级物理上册 串联电路和并联电路课件 人教新课标版 课件

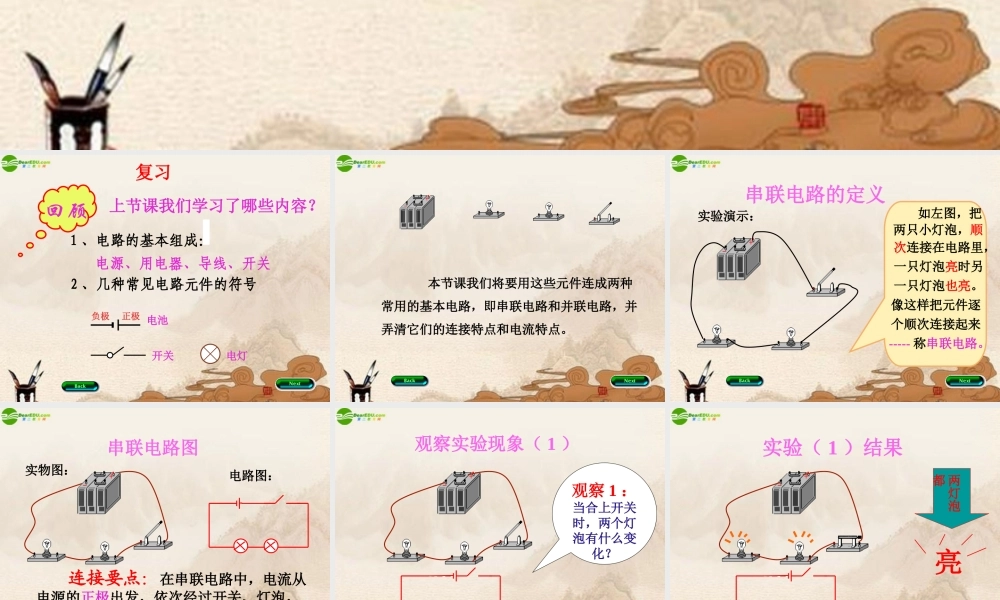

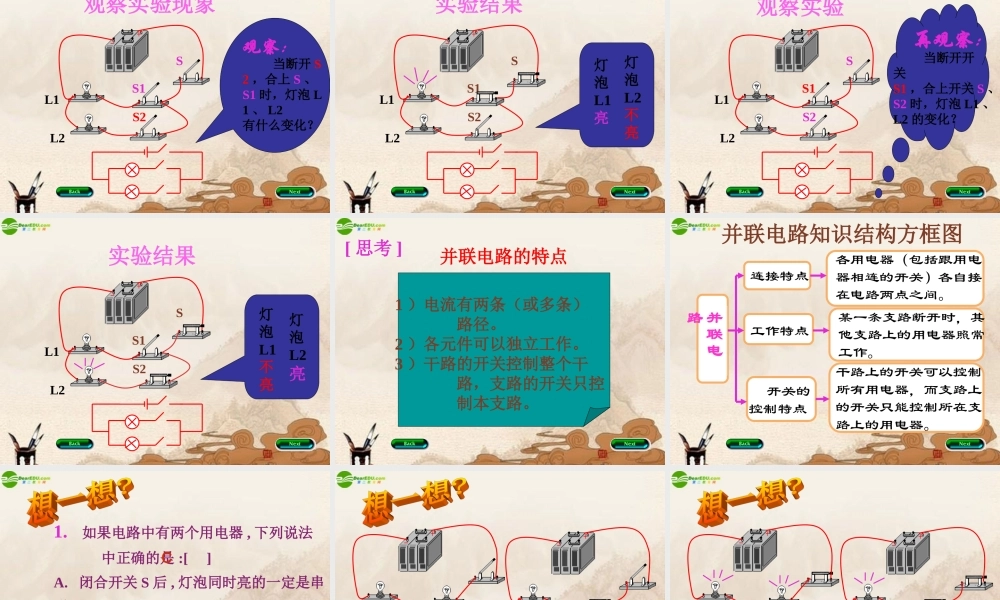

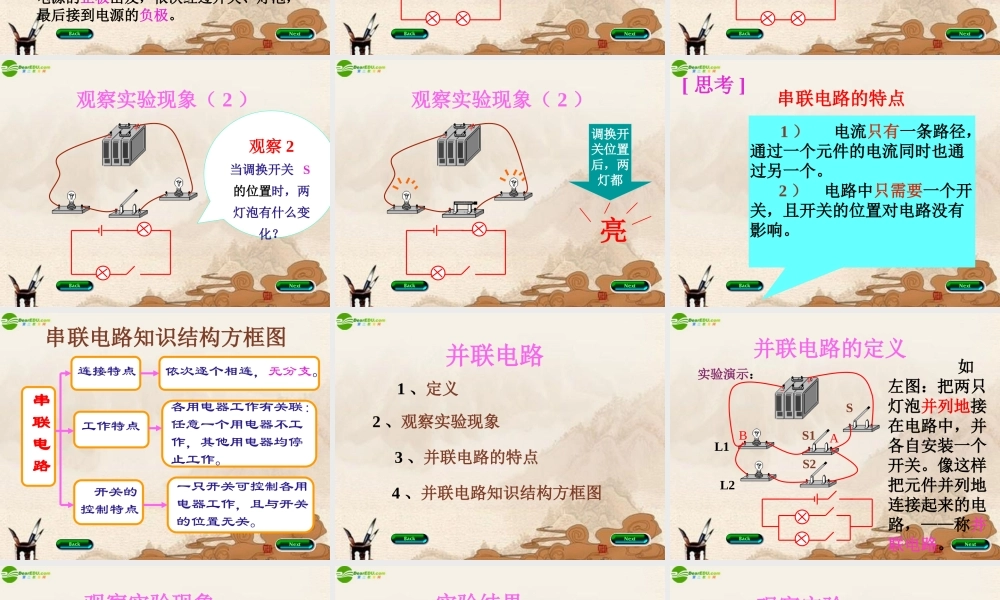

串联电路 和并联电路 上节课我们学习了哪些内容?1 、电路的基本组成:2 、几种常见电路元件的符号回顾电灯负极正极开关复习电源、用电器、导线、开关电池 本节课我们将要用这些元件连成两种常用的基本电路,即串联电路和并联电路,并弄清它们的连接特点和电流特点。串联电路的定义如左图,把两只小灯泡,顺次连接在电路里,一只灯泡亮时另一只灯泡也亮。像这样把元件逐个顺次连接起来----- 称串联电路。实验演示:串联电路图 连接要点:在串联电路中,电流从电源的正极出发,依次经过开关、灯泡,最后接到电源的负极。 实物图:电路图:观察实验现象( 1 )观察 1 :当合上开关时,两个灯泡有什么变化?实验( 1 )结果两灯泡都亮观察实验现象( 2 )观察 2当调换开关 S 的位置时,两灯泡有什么变化?观察实验现象( 2 )调换开关位置后,两灯都亮串联电路的特点 1 ) 电流只有一条路径,通过一个元件的电流同时也通过另一个。 2 ) 电路中只需要一个开关,且开关的位置对电路没有影响。[ 思考 ]串联电路知识结构方框图 串联电路连接特点工作特点 开关的控制特点依次逐个相连,无分支。各用电器工作有关联:任意一个用电器不工作,其他用电器均停止工作。一只开关可控制各用电器工作,且与开关的位置无关。并联电路4 、并联电路知识结构方框图2 、观察实验现象 1 、定义3 、并联电路的特点SS1S2L1L2 如左图:把两只灯泡并列地接在电路中,并各自安装一个开关。像这样把元件并列地连接起来的电路,——称并联电路。并联电路的定义实验演示:BA观察: 当断开 S2 ,合上 S 、S1 时,灯泡 L1 、 L2有什么变化?SS1S2L1L2观察实验现象SS1S2L1L2灯泡L1亮灯泡L2不亮实验结果SS1S2L1L2 再观察: 当断开开关S1 ,合上开关 S 、S2 时,灯泡 L1 、L2 的变化?观察实验SS1S2L1L2灯泡L1不亮灯泡L2亮实验结果并联电路的特点1 )电流有两条(或多条) 路径。2 )各元件可以独立工作。3 )干路的开关控制整个干 路,支路的开关只控 制本支路。[ 思考 ]并联电路知识结构方框图工作特点并联电路连接特点 开关的控制特点各用电器(包括跟用电器相连的开关)各自接在电路两点之间。某一条支路断开时,其他支路上的用电器照常工作。干路上的开关可以控制所有用电器,而支路上的开关只能控制所在支路上的用电器。1. 如果电路中有两个用电器 , 下列说法 中正确的是 :[ ]A. 闭合开关 S 后 , ...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

八年级物理上册 串联电路和并联电路课件 人教新课标版 课件
