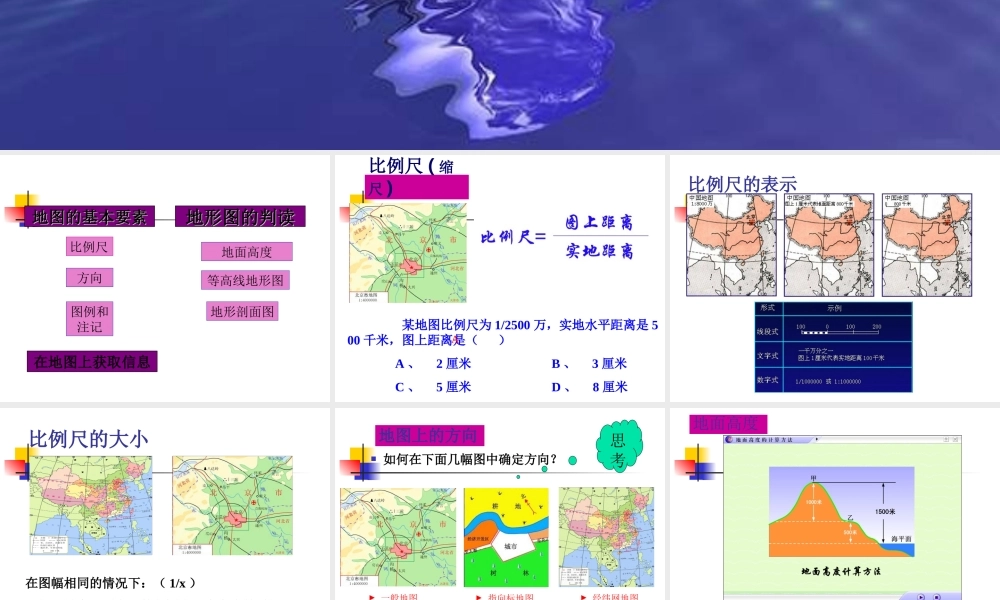

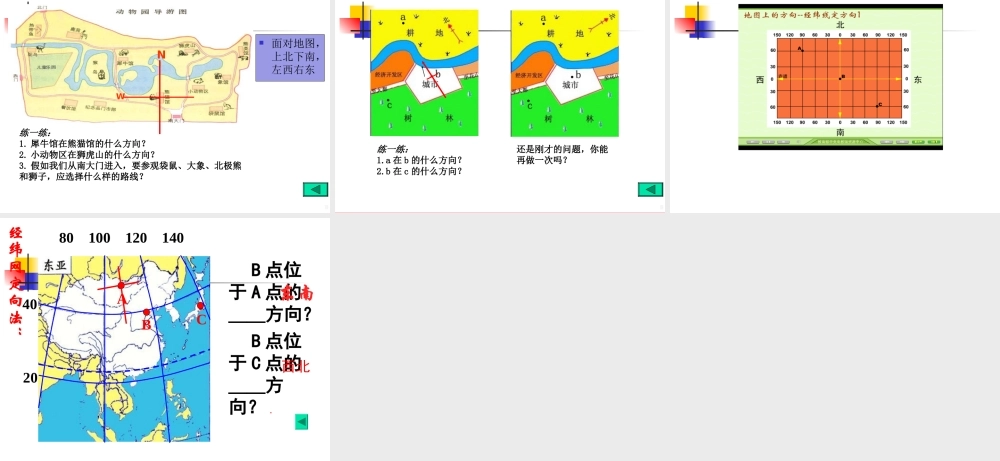

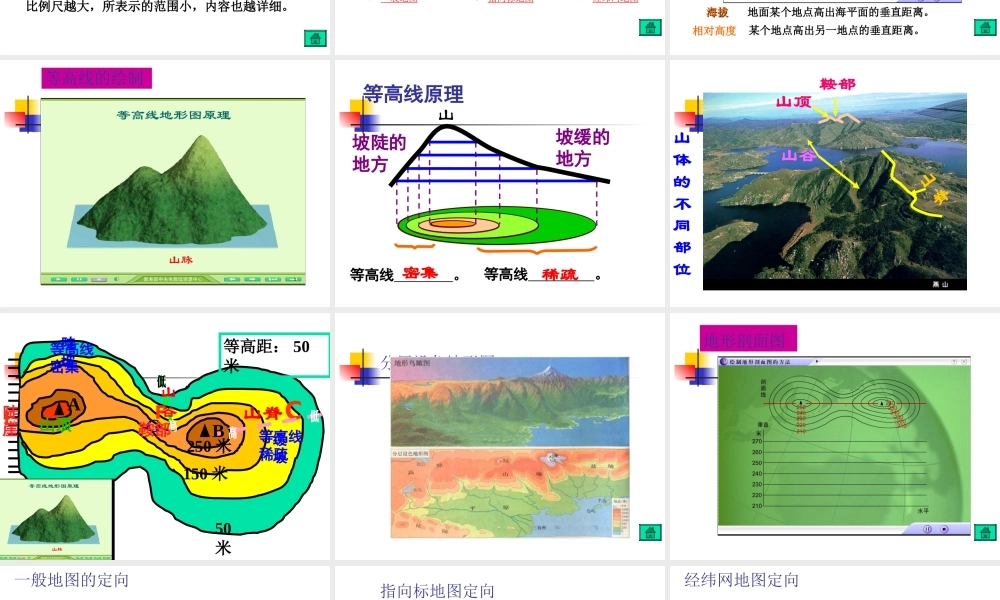

第三节 地 图第三节 地 图比例尺方向图例和注记地面高度等高线地形图地形剖面图 在地图上获取信息地图的基本要素地图的基本要素地形图的判读地形图的判读比例尺 ( 缩尺 ) 某地图比例尺为 1/2500 万，实地水平距离是 500 千米，图上距离是（ ） A 、 2 厘米 B 、 3 厘米 C 、 5 厘米 D 、 8 厘米A比例尺的表示比例尺的大小在图幅相同的情况下：（ 1/x ）比例尺越大，所表示的范围小，内容也越详细。地图上的方向 如何在下面几幅图中确定方向？► 一般地图► 指向标地图► 经纬网地图思考地面高度海拔海拔地面某个地点高出海平面的垂直距离。 相对高度某个地点高出另一地点的垂直距离。等高线的绘制等高线原理等高线 。坡陡的地方坡缓的地方等高线 。密集稀疏山山体的不同部位山顶山脊鞍部山谷50米150 米250 米AB等高距： 50米FECG等高线密集等高线稀疏高低高低陡坡缓坡山谷山脊山顶鞍部陡崖分层设色地形图地形剖面图一般地图的定向 面对地图，上北下南，左西右东练一练：1. 犀牛馆在熊猫馆的什么方向？2. 小动物区在狮虎山的什么方向？3. 假如我们从南大门进入，要参观袋鼠、大象、北极熊和狮子，应选择什么样的路线？NW指向标地图定向练一练：1.a 在 b 的什么方向？2.b 在 c 的什么方向？还是刚才的问题，你能再做一次吗？经纬网地图定向经纬网定向法：80 100 120 140 4020ABC B 点位于 A 点的＿＿方向？ B 点位于 C 点的＿＿方向？ .东南西北
