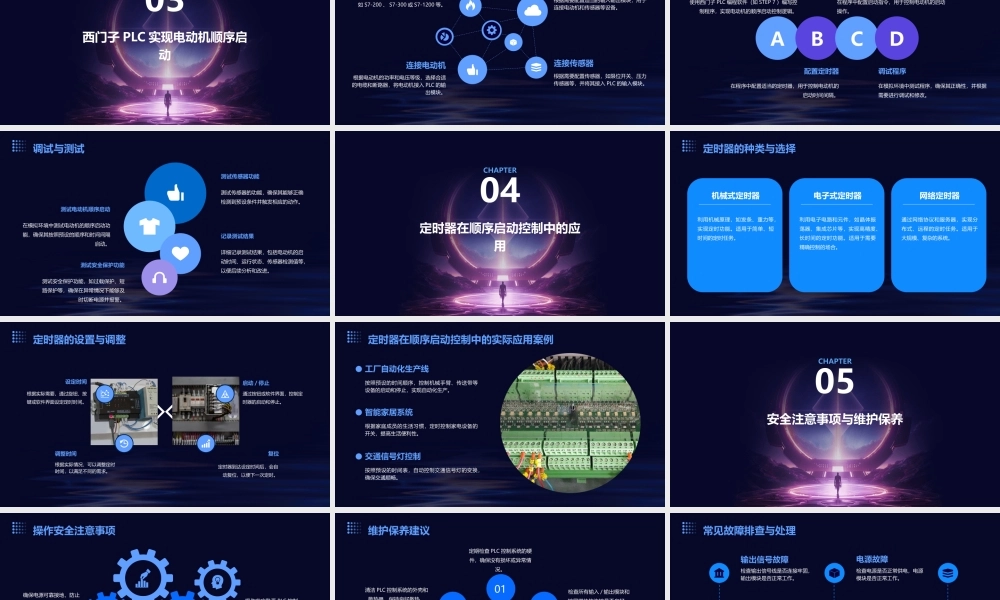

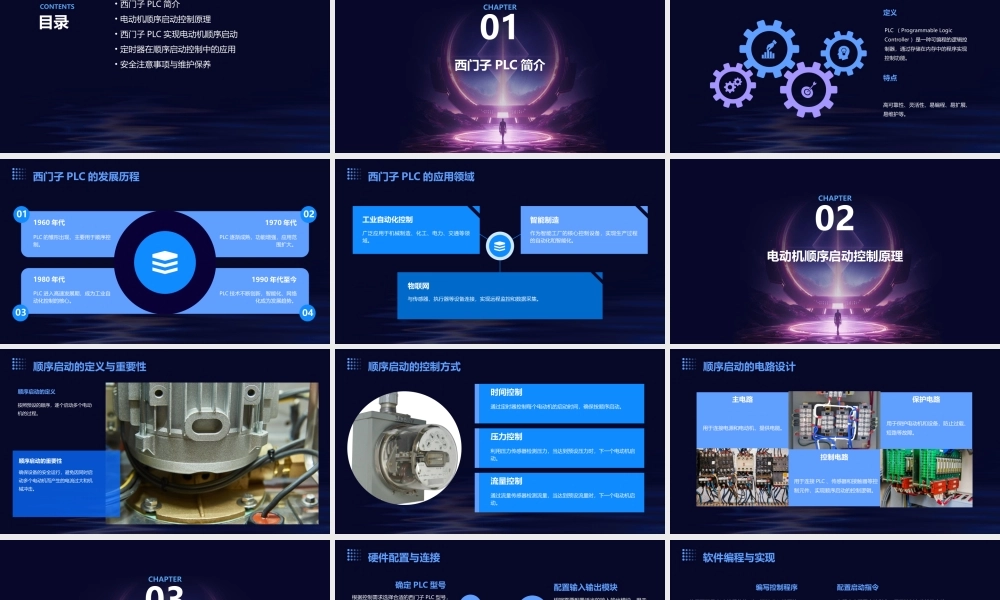

西门子 plc 电动机的顺序启动控制 ( 定时器 ) 资料课件目录CONTENTS• 西门子 PLC 简介• 电动机顺序启动控制原理• 西门子 PLC 实现电动机顺序启动• 定时器在顺序启动控制中的应用• 安全注意事项与维护保养01西门子 PLC 简介CHAPTERPLC 的定义与特点定义PLC （ Programmable Logic Controller ）是一种可编程的逻辑控制器，通过存储在内存中的程序实现控制功能。特点高可靠性、灵活性、易编程、易扩展、易维护等。1960 年代PLC 逐渐成熟，功能增强，应用范围扩大。1970 年代1980 年代1990 年代至今01020403PLC 技术不断创新，智能化、网络化成为发展趋势。PLC 的雏形出现，主要用于顺序控制。PLC 进入高速发展期，成为工业自动化控制的核心。西门子 PLC 的发展历程广泛应用于机械制造、化工、电力、交通等领域。工业自动化控制作为智能工厂的核心控制设备，实现生产过程的自动化和智能化。智能制造与传感器、执行器等设备连接，实现远程监控和数据采集。物联网西门子 PLC 的应用领域02电动机顺序启动控制原理CHAPTER按照预设的顺序，逐个启动多个电动机的过程。确保设备的安全运行，避免因同时启动多个电动机而产生的电流过大和机械冲击。顺序启动的定义与重要性顺序启动的重要性顺序启动的定义时间控制通过定时器控制每个电动机的启动时间，确保按顺序启动。压力控制利用压力传感器检测压力，当达到预设压力时，下一个电动机启动。流量控制通过流量传感器检测流量，当达到预设流量时，下一个电动机启动。顺序启动的控制方式 顺序启动的电路设计主电路用于连接电源和电动机，提供电能。控制电路用于连接 PLC 、传感器和接触器等控制元件，实现顺序启动的控制逻辑。保护电路用于保护电动机和设备，防止过载、短路等故障。03西门子 PLC 实现电动机顺序启动CHAPTER确定 PLC 型号根据控制需求选择合适的西门子 PLC 型号，如 S7-200 、 S7-300 或 S7-1200 等。连接电动机根据电动机的功率和电压等级，选择合适的电缆和断路器，将电动机接入 PLC 的输出模块。配置输入输出模块根据需要配置适当的输入输出模块，用于连接电动机和传感器等设备。连接传感器根据需要配置传感器，如限位开关、压力传感器等，并将其接入 PLC 的输入模块。硬件配置与连接ABCD软件编程与实现编写控制程序使用西门子 PLC 编程软件（如 STEP 7 ）编写控制程序，实现电动机的顺序启动控制逻辑。配置启动指令在程序中...
