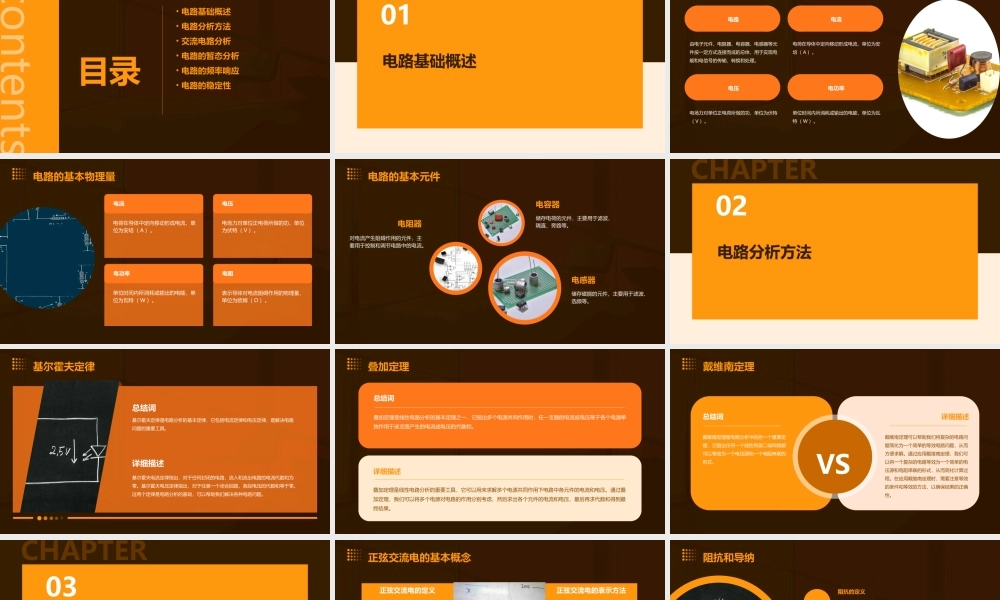

西安电子科技大学电路基础通用课件contents目录• 电路基础概述• 电路分析方法• 交流电路分析• 电路的暂态分析• 电路的频率响应• 电路的稳定性CHAPTER01电路基础概述由电子元件、电阻器、电容器、电感器等元件按一定方式连接而成的总体，用于实现电能和电信号的传输、转换和处理。电路电荷在导体中定向移动形成电流，单位为安培（ A ）。电流电场力对单位正电荷所做的功，单位为伏特（ V ）。电压单位时间内所消耗或输出的电能，单位为瓦特（ W ）。电功率电路的基本概念电荷在导体中定向移动形成电流，单位为安培（ A ）。电流电压电功率电阻电场力对单位正电荷所做的功，单位为伏特（ V ）。单位时间内所消耗或输出的电能，单位为瓦特（ W ）。表示导体对电流阻碍作用的物理量，单位为欧姆（ Ω ）。电路的基本物理量对电流产生阻碍作用的元件，主要用于控制和调节电路中的电流。电阻器储存电荷的元件，主要用于滤波、隔直、旁路等。电容器储存磁能的元件，主要用于滤波、选频等。电感器电路的基本元件CHAPTER02电路分析方法总结词基尔霍夫定律是电路分析的基本定律，它包括电流定律和电压定律，是解决电路问题的重要工具。详细描述基尔霍夫电流定律指出，对于任何封闭的电路，流入和流出电路的电流代数和为零。基尔霍夫电压定律指出，对于任意一个闭合回路，各段电压的代数和等于零。这两个定律是电路分析的基础，可以帮助我们解决各种电路问题。基尔霍夫定律叠加定理是线性电路分析的基本定理之一，它指出多个电源共同作用时，任一支路的电流或电压等于各个电源单独作用于该支路产生的电流或电压的代数和。总结词叠加定理是线性电路分析的重要工具，它可以用来求解多个电源共同作用下电路中各元件的电流和电压。通过叠加定理，我们可以将多个电源对电路的作用分别考虑，然后求出各个元件的电流和电压，最后再求代数和得到最终结果。详细描述叠加定理VS戴维南定理是电路分析中的另一个重要定理，它指出任何一个线性有源二端网络都可以等效为一个电压源和一个电阻串联的形式。详细描述戴维南定理可以帮助我们将复杂的电路问题简化为一个简单的等效电路问题，从而方便求解。通过应用戴维南定理，我们可以将一个复杂的电路等效为一个简单的电压源和电阻串联的形式，从而简化计算过程。在应用戴维南定理时，需要注意等效的条件和等效的方法，以确保结果的正确性。总结词戴维南定理CHAPTER03交流电路分析 正弦交流电的基本...
