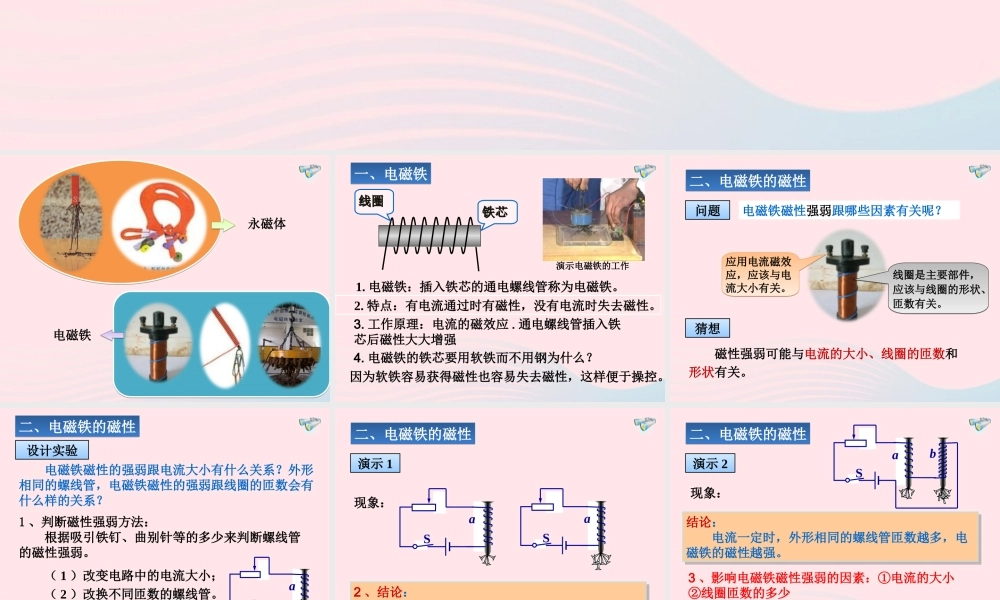

电磁铁 电磁继电器永磁体电磁铁线圈线圈铁芯铁芯演示电磁铁的工作 1. 电磁铁：插入铁芯的通电螺线管称为电磁铁。 2. 特点：有电流通过时有磁性，没有电流时失去磁性。一、电磁铁一、电磁铁4. 电磁铁的铁芯要用软铁而不用钢为什么？因为软铁容易获得磁性也容易失去磁性，这样便于操控。3. 工作原理：电流的磁效应 . 通电螺线管插入铁芯后磁性大大增强电磁铁磁性强弱跟哪些因素有关呢？ 磁性强弱可能与电流的大小、线圈的匝数和形状有关。应用电流磁效应，应该与电流大小有关。应用电流磁效应，应该与电流大小有关。线圈是主要部件，应该与线圈的形状、匝数有关。线圈是主要部件，应该与线圈的形状、匝数有关。二、电磁铁的磁性二、电磁铁的磁性问题猜想Sa1 、判断磁性强弱方法： 根据吸引铁钉、曲别针等的多少来判断螺线管的磁性强弱。 电磁铁磁性的强弱跟电流大小有什么关系？外形相同的螺线管，电磁铁磁性的强弱跟线圈的匝数会有什么样的关系？ （ 1 ）改变电路中的电流大小； （ 2 ）改换不同匝数的螺线管。二、电磁铁的磁性二、电磁铁的磁性设计实验SaSa二、电磁铁的磁性二、电磁铁的磁性演示 12 、结论： 匝数一定时，通入的电流越大，电磁铁的磁性越强。2 、结论： 匝数一定时，通入的电流越大，电磁铁的磁性越强。现象：现象： Sab二、电磁铁的磁性二、电磁铁的磁性演示 2结论： 电流一定时，外形相同的螺线管匝数越多，电磁铁的磁性越强。结论： 电流一定时，外形相同的螺线管匝数越多，电磁铁的磁性越强。3 、影响电磁铁磁性强弱的因素：①电流的大小 ②线圈匝数的多少4. 电磁铁的优点 : ①②③电磁起重机电铃电磁锁电磁选矿机示意图三、电磁铁的应用三、电磁铁的应用空气开关、 电动机 、发电机。电动机 第４节车床水泵电风扇电力机车洗衣机内部 电动机通电后为什么能够转动呢？ 通电导线是不是也会受到磁场的作用力呢？SNI+_磁体周围存在什么？通电直导体周围存在什么？磁场磁场磁体间通过磁场相互作用想想议议金属导轨直导体+-① 闭合开关，观察铝制直导体运动。 ② 改变电流方向或改变磁场方向。一、磁场对通电导线的作用一、磁场对通电导线的作用演示实验 磁场方向不变，改变电流方向，磁场中导体运动方向也发生了改变。 闭合开关，原来静止在磁场中的导体发生运动。 电流方向不变，改变磁场方向，磁场中导体运动方向发生了改变。NIF甲SI乙FNSIF丙NS实验现象一、磁场对通电导线的作用一...
