八年级物理下册 12.1 杠杆课件 (新版)新人教版 课件VIP免费

八年级物理下册 12.1 杠杆课件 (新版)新人教版 课件八年级物理下册 12.1 杠杆课件 (新版)新人教版 课件八年级物理下册 12.1 杠杆课件 (新版)新人教版 课件八年级物理下册 12.1 杠杆课件 (新版)新人教版 课件八年级物理下册 12.1 杠杆课件 (新版)新人教版 课件

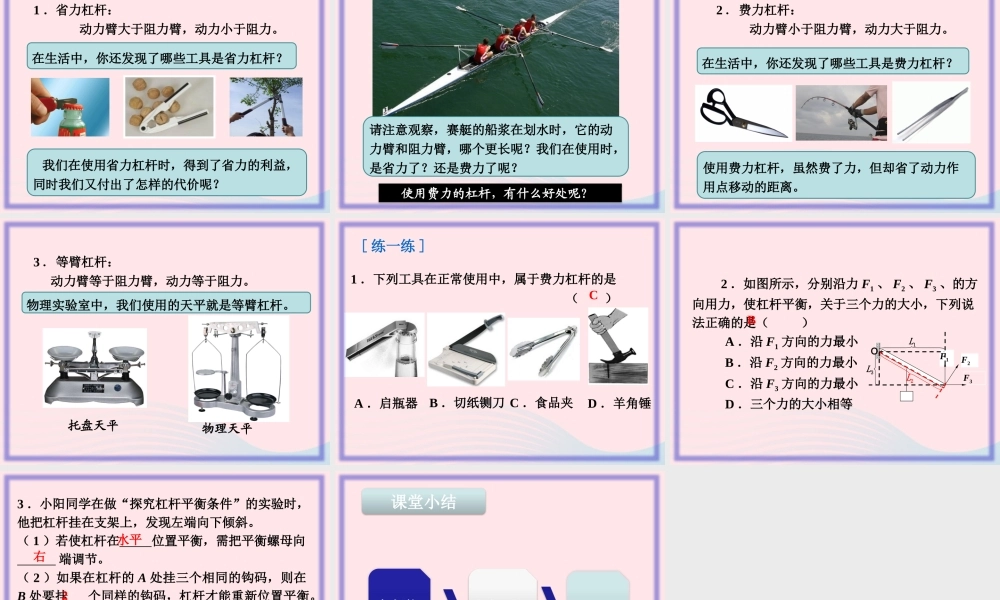

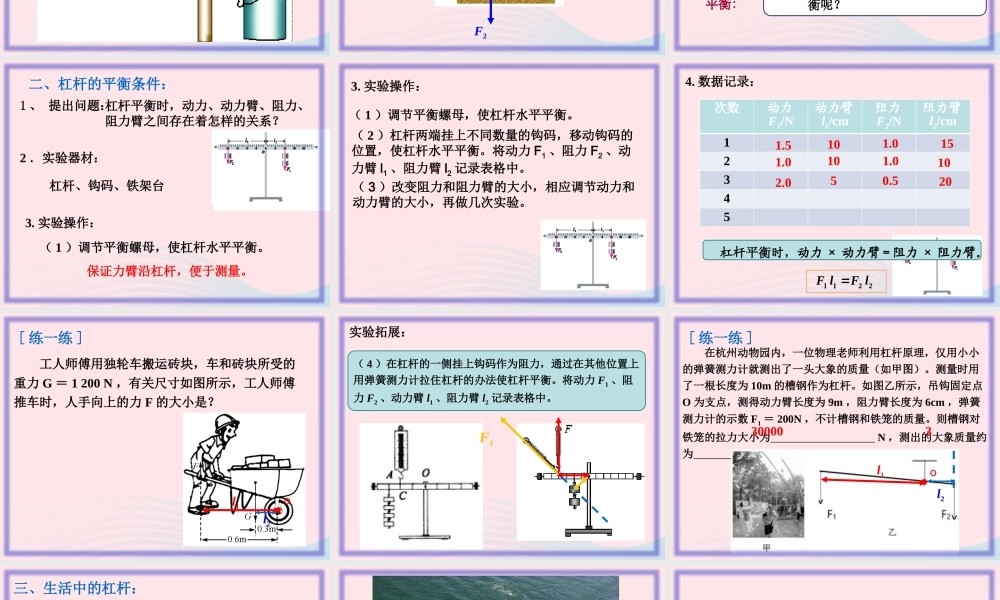

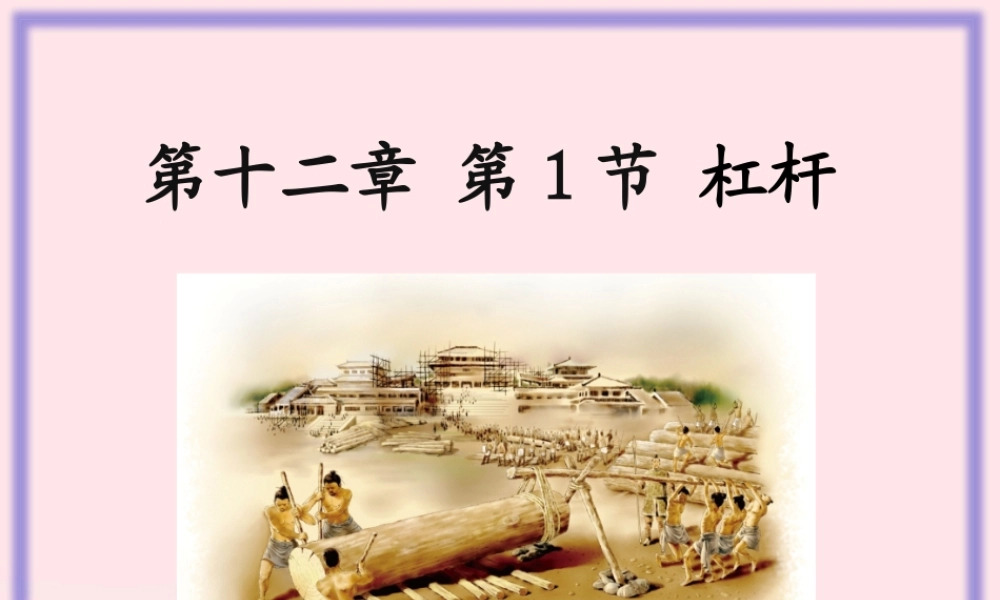

第十二章 第1节 杠杆讨论:下列工具工作时有什么共同特征?在力的作用下,能绕固定点转动的硬棒,叫做杠杆。一、杠杆A 、支点( O )B 、动力( F1 )C 、阻力( F2 )D 、动力臂( l1 )E 、阻力臂( l2 )l1l2OF1F2动力作用线阻力作用线注意:力的作用点一定在杠杆上力的作用线:过力的作用点沿力的方向所画的直线 一、杠杆Ol1l2F1F2一、杠杆Ol1l2F1F2一、杠杆l1F1l2F2o∟∟二、杠杆的平衡条件:杠杆在动力和阻力作用下静止或匀速转动时,我们就说杠杆平衡。(一)杠杆 平衡:【讨论】 体重不同的两人能不能让跷跷板稳定下来?问题:杠杆在满足什么条件时才会平衡呢?二、杠杆的平衡条件:2 .实验器材:1 、 提出问题:杠杆平衡时,动力、动力臂、阻力、阻力臂之间存在着怎样的关系?杠杆、钩码、铁架台保证力臂沿杠杆,便于测量。 ( 1 )调节平衡螺母,使杠杆水平平衡。3. 实验操作:( 1 )调节平衡螺母,使杠杆水平平衡。( 2 )杠杆两端挂上不同数量的钩码,移动钩码的位置,使杠杆水平平衡。将动力 F1 、阻力 F2 、动力臂 l1 、阻力臂 l2 记录表格中。( 3 )改变阻力和阻力臂的大小,相应调节动力和动力臂的大小,再做几次实验。 3. 实验操作:次数动力F1/N动力臂l1/cm阻力F2/N阻力臂l2/cm123451.51.0151.01.0102.00.520101054. 数据记录: 杠杆平衡时,动力 × 动力臂 = 阻力 × 阻力臂。1 122F lF l 工人师傅用独轮车搬运砖块,车和砖块所受的重力 G = 1 200 N ,有关尺寸如图所示,工人师傅推车时,人手向上的力 F 的大小是?[ 练一练 ]Ol1l2( 4 )在杠杆的一侧挂上钩码作为阻力,通过在其他位置上用弹簧测力计拉住杠杆的办法使杠杆平衡。将动力 F1 、阻力 F2 、动力臂 l1 、阻力臂 l2 记录表格中。实验拓展:F1 在杭州动物园内,一位物理老师利用杠杆原理,仅用小小的弹簧测力计就测出了一头大象的质量(如甲图)。测量时用了一根长度为 10m 的槽钢作为杠杆。如图乙所示,吊钩固定点O 为支点,测得动力臂长度为 9m ,阻力臂长度为 6cm ,弹簧测力计的示数 F1 = 200N ,不计槽钢和铁笼的质量。则槽钢对铁笼的拉力大小为 N ,测出的大象质量约为 t 。[ 练一练 ]300003Ol2l1 1 .省力杠杆: 动力臂大于阻力臂,动力小于阻力。在生活中,你还发现了哪些工具是省力杠杆? 我们在使用省力杠杆时,得到了省力的利益,同时我们又付...
