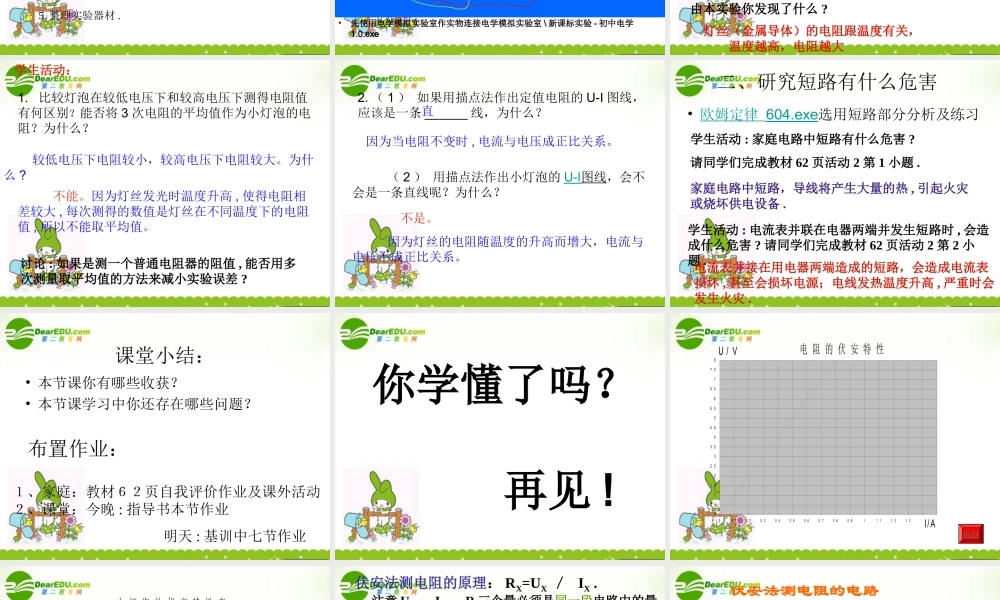

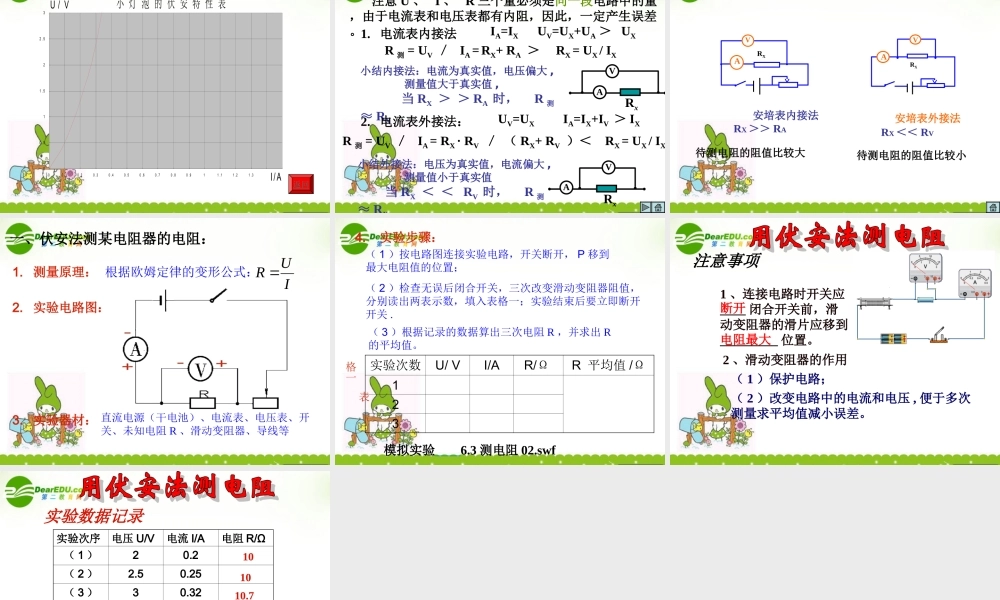

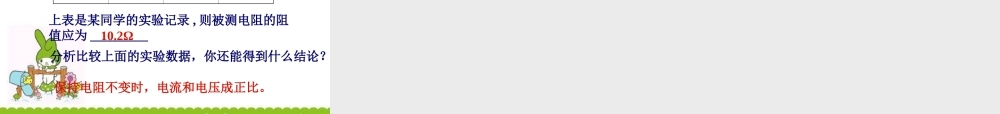

欧姆定律的应用 实验室有一只阻值不明的电阻器，怎样测出它的电阻呢？使电阻器中通过电流，并测出电流值和电阻器两端的电压值，应用欧姆定律求出 Rx 的值。 ( 这是一种间接测量 )这种方法叫做伏安法AVRxAVRx伏安法测电阻电路图------ 在不同发光情况下的灯泡的电阻值设计实验电路图：灯泡两端的电压不能超过灯泡标注的电压值实验原理 : 根据欧姆定律的变形公式：IUR 实验器材 :直流电源（干电池）、电流表、电压表、开关、小灯泡、导线、 滑动变阻器• 实验步骤 :1. 设计并画出电路图 .2. 断开开关 , 按电路图连接好电路 , 闭合开关前应将滑动变阻器的滑片置于阻值最大的位置 .3. 检查无误后闭合开关 , 接通电路 .4. 多次改变滑动变阻器阻值，分别读出两表示数，逐一填入记录表格中；实验结束后要立即断开开关 .5. 整理实验器材 .二、测量小灯泡工作时的电阻•先使用电学模拟实验室作实物连接电学模拟实验室 \ 新课标实验 - 初中电学1.0.exe 实验数据 ( 小灯泡电阻 ):实验次数U/ VI/AR 灯 /Ω灯泡亮度10.5 21.031.542.50.160.280.383.13.63.9由本实验你发现了什么 ?思考 : 灯泡由不亮逐渐变为正常发光 , 灯泡灯丝的温度是否在变化 ?从实验中可以看出 : 灯丝的电阻是 __________变化的不亮灯丝暗红微弱发光正常发光0.465.4灯丝（金属导体）的电阻跟温度有关， 温度越高，电阻越大学生活动： 1. 比较灯泡在较低电压下和较高电压下测得电阻值有何区别？能否将 3 次电阻的平均值作为小灯泡的电阻？为什么？ 较低电压下电阻较小，较高电压下电阻较大。为什么 ? 不能。因为灯丝发光时温度升高 , 使得电阻相差较大 , 每次测得的数值是灯丝在不同温度下的电阻值 , 所以不能取平均值。讨论 : 如果是测一个普通电阻器的阻值 , 能否用多次测量取平均值的方法来减小实验误差 ? （ 2 ） 用描点法作出小灯泡的 U-I图线，会不会是一条直线呢？为什么？ 不是。 因为灯丝的电阻随温度的升高而增大，电流与电压不成正比关系。2. （ 1 ） 如果用描点法作出定值电阻的 U-I 图线，应该是一条 ______ 线，为什么？直因为当电阻不变时 , 电流与电压成正比关系。二、研究短路有什么危害• 欧姆定律 604.exe选用短路部分分析及练习学生活动 : 家庭电路中短路有什么危害 ?请同学们完成教材 62 页活动 2 第 1 小题 .学生活动 : 电流表并联在电器两端并发生短路时 ,...
