七年级生物上册 第二单元 第三章 第1节 细胞的基本结构和功能 显微镜的结构和功能课件 北师大版 课件VIP免费

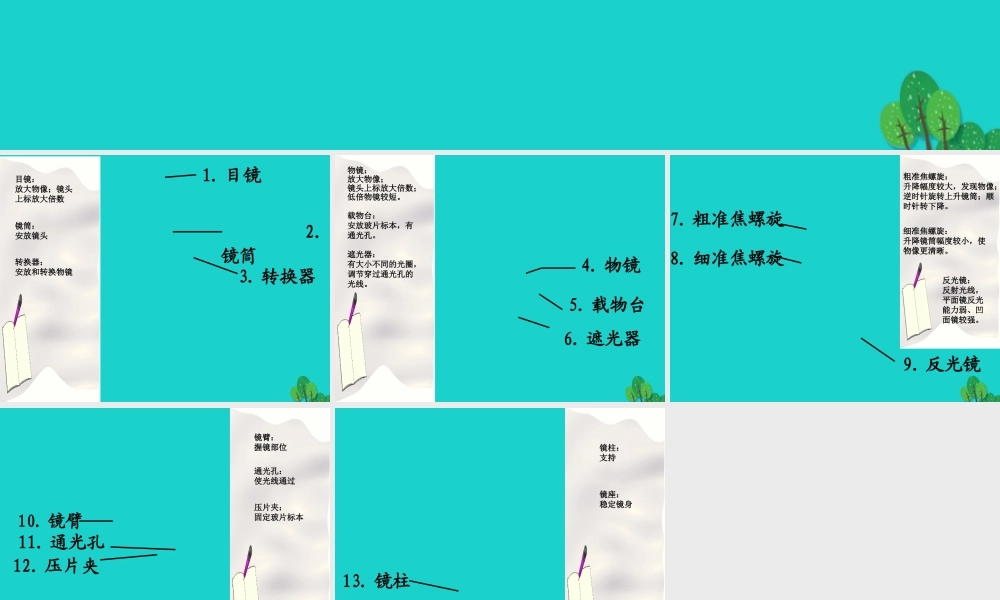

2.镜筒 1. 目镜3. 转换器目镜：放大物像；镜头上标放大倍数镜筒：安放镜头转换器：安放和转换物镜 4. 物镜5. 载物台6. 遮光器物镜：放大物像；镜头上标放大倍数；低倍物镜较短。载物台：安放玻片标本，有通光孔。遮光器：有大小不同的光圈，调节穿过通光孔的光线。9. 反光镜7. 粗准焦螺旋8. 细准焦螺旋细准焦螺旋：升降镜筒幅度较小，使物像更清晰。粗准焦螺旋：升降幅度较大，发现物像；逆时针旋转上升镜筒；顺时针转下降。反光镜：反射光线，平面镜反光能力弱、凹面镜较强。10. 镜臂11. 通光孔12. 压片夹镜臂：握镜部位通光孔：使光线通过压片夹：固定玻片标本13. 镜柱14. 镜座镜柱：支持镜座：稳定镜身
