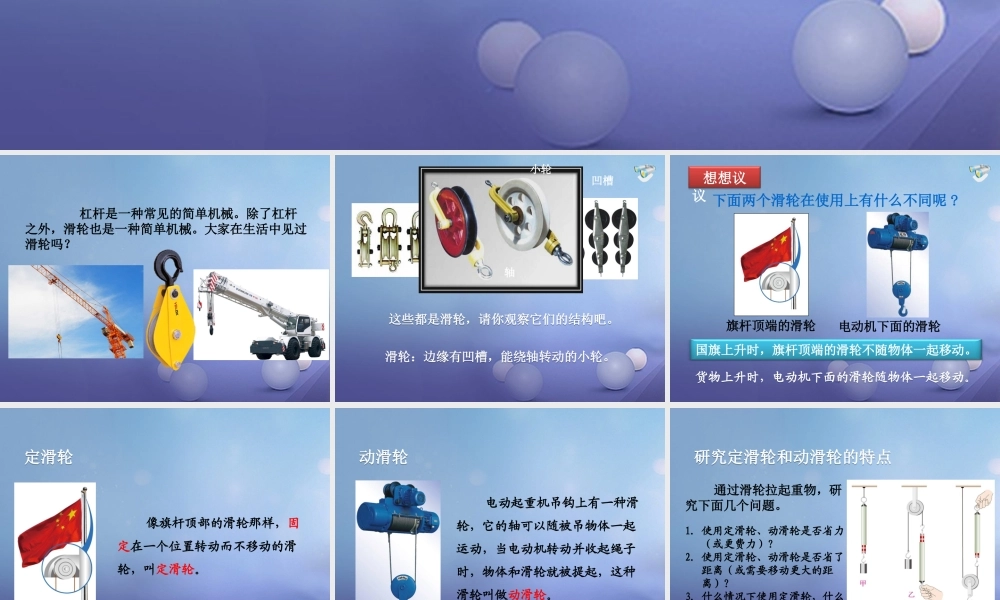

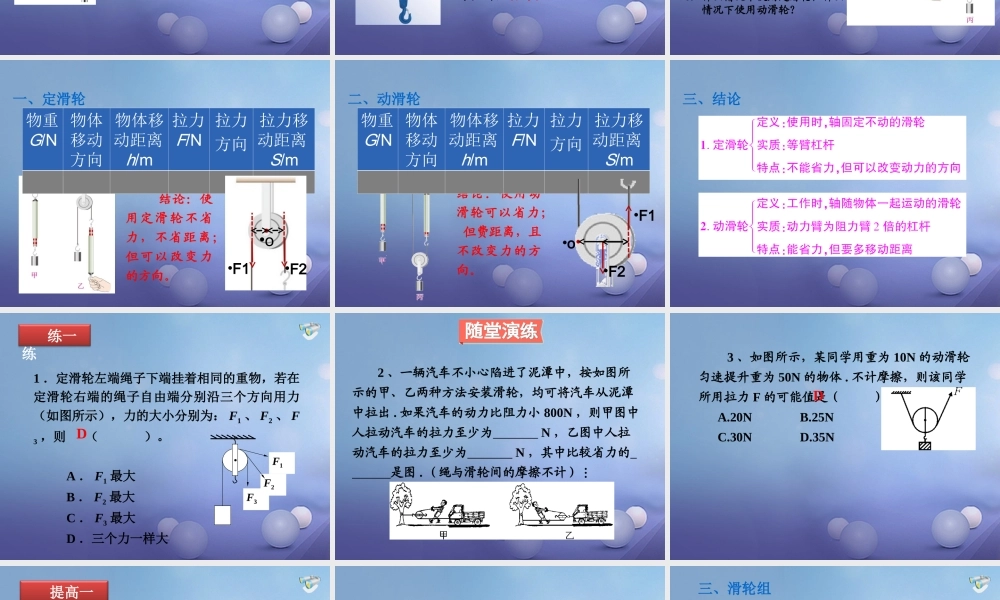

第 2 节 滑轮 杠杆是一种常见的简单机械。除了杠杆之外，滑轮也是一种简单机械。大家在生活中见过滑轮吗？ 这些都是滑轮，请你观察它们的结构吧。 这些都是滑轮，请你观察它们的结构吧。 滑轮：边缘有凹槽，能绕轴转动的小轮。 滑轮：边缘有凹槽，能绕轴转动的小轮。凹槽轴小轮 下面两个滑轮在使用上有什么不同呢 ?旗杆顶端的滑轮电动机下面的滑轮货物上升时，电动机下面的滑轮随物体一起移动。货物上升时，电动机下面的滑轮随物体一起移动。国旗上升时，旗杆顶端的滑轮不随物体一起移动。 想想议议定滑轮定滑轮 像旗杆顶部的滑轮那样，固定在一个位置转动而不移动的滑轮，叫定滑轮。动滑轮动滑轮 电动起重机吊钩上有一种滑轮，它的轴可以随被吊物体一起运动，当电动机转动并收起绳子时，物体和滑轮就被提起，这种滑轮叫做动滑轮。研究定滑轮和动滑轮的特点研究定滑轮和动滑轮的特点 通过滑轮拉起重物，研究下面几个问题。1. 使用定滑轮、动滑轮是否省力（或更费力）？2. 使用定滑轮、动滑轮是否省了距离（或需要移动更大的距离）？3. 什么情况下使用定滑轮，什么情况下使用动滑轮？ 结论：使用 定 滑 轮 不 省力，不省距离；但 可 以 改 变 力的方向。一、定滑轮物重G/N物体移动方向物体移动距离h/m拉力F/N拉力方向拉力移动距离S/m•o•F1•F2二、动滑轮结论：使用动滑轮可以省力； 但费距离，且不改变力的方向。物重G/N物体移动方向物体移动距离h/m拉力F/N拉力方向拉力移动距离S/m•F1•F2•o三、结论1 ．定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为： F1 、 F2 、 F3 ，则 （ ）。 A ． F1 最大 B ． F2 最大 C ． F3 最大 D ．三个力一样大 F2F1F3D 练一练随堂演练随堂演练 2 、一辆汽车不小心陷进了泥潭中，按如图所示的甲、乙两种方法安装滑轮，均可将汽车从泥潭中拉出 . 如果汽车的动力比阻力小 800N ，则甲图中人拉动汽车的拉力至少为 N ，乙图中人拉动汽车的拉力至少为 N ，其中比较省力的 是图 . （绳与滑轮间的摩擦不计） 3 、如图所示，某同学用重为 10N 的动滑轮匀速提升重为 50N 的物体 . 不计摩擦，则该同学所用拉力 F 的可能值是（ ） A.20N B.25N C.30N D.35ND 4 、 用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速直线运动，拉力分别是 F1 ...
