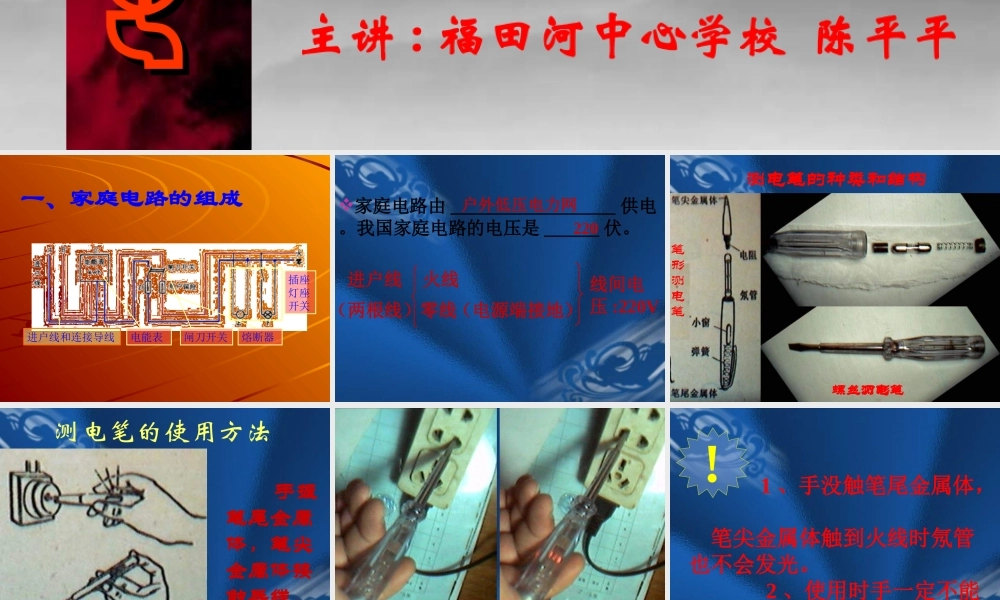

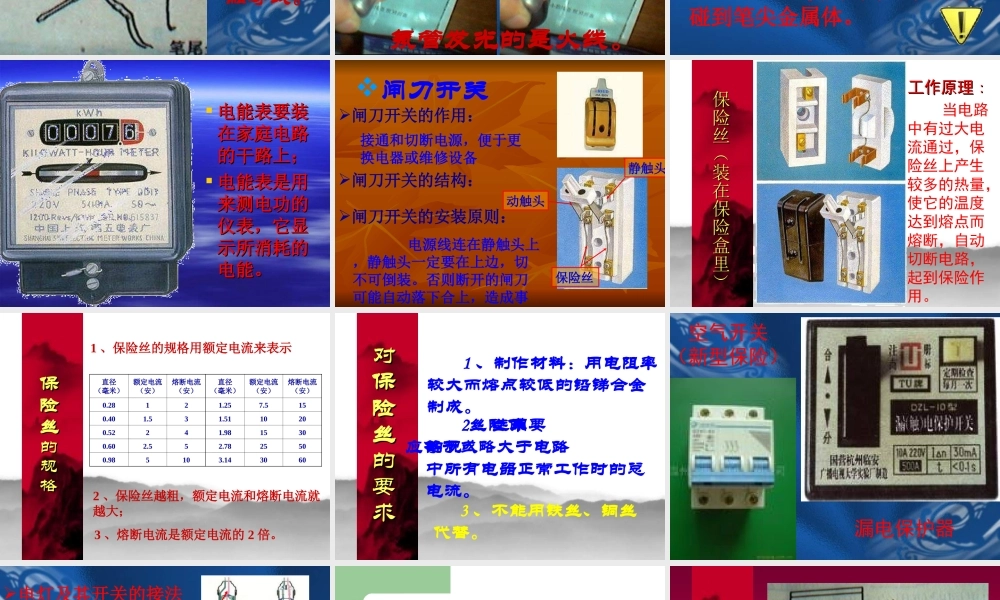

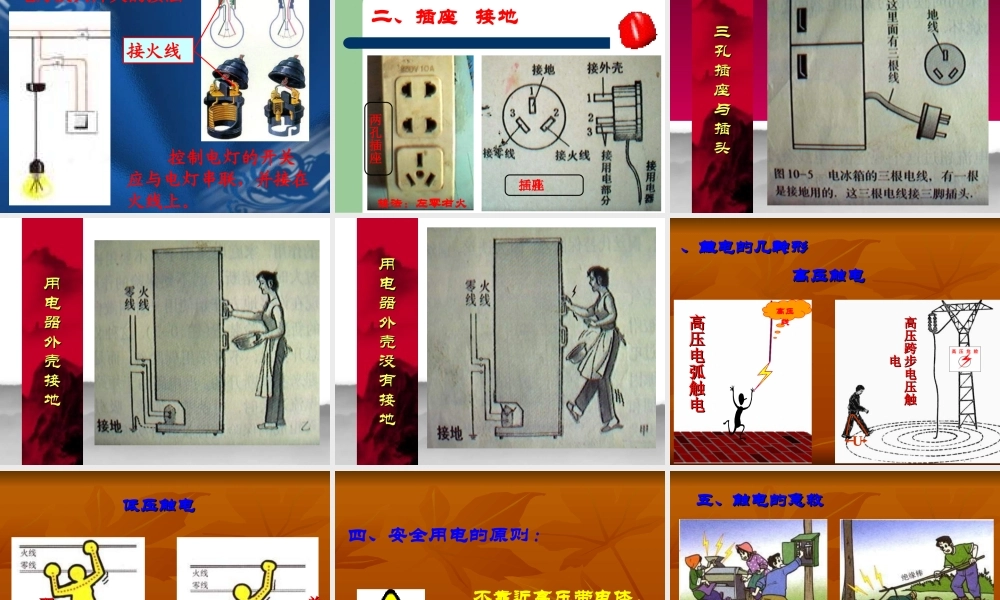

主讲 : 福田河中心学校 陈平平第六节 生活用电常识PhysicsPhysics第八章 电功第八章 电功率率 一、家庭电路的组成进户线和连接导线电能表闸刀开关熔断器插座灯座开关 家庭电路由 __________________ 供电。我国家庭电路的电压是 ______ 伏。220户外低压电力网进户线（两根线）火线零线（电源端接地）线间电压 :220V 测电笔的种类和结构笔形测电笔螺丝刀形测电笔 测电笔的使用方法 手握笔尾金属体，笔尖金属体接触导线。 氖管发光的是火线。 ! 1 、手没触笔尾金属体， 笔尖金属体触到火线时氖管也不会发光。 2 、使用时手一定不能碰到笔尖金属体。  电能表要装电能表要装在家庭电路在家庭电路的干路上；的干路上； 电能表是用电能表是用来测电功的来测电功的仪表，它显仪表，它显示所消耗的示所消耗的电能。电能。 闸刀开关的作用：闸刀开关接通和切断电源，便于更换电器或维修设备闸刀开关的结构：闸刀开关的安装原则： 电源线连在静触头上，静触头一定要在上边，切不可倒装。否则断开的闸刀可能自动落下合上，造成事故。静触头动触头保险丝保险丝（装在保险盒里）保险丝（装在保险盒里）工作原理工作原理 :: 当电路中有过大电流通过，保险丝上产生较多的热量，使它的温度达到熔点而熔断，自动切断电路，起到保险作用。保险丝保险丝的规格的规格1 、保险丝的规格用额定电流来表示直径（毫米）额定电流（安）熔断电流（安）直径（毫米）额定电流（安）熔断电流（安）0.28121.257.5150.401.531.5110200.52241.9815300.602.552.7825500.985103.1430602 、保险丝越粗，额定电流和熔断电流就越大；3 、熔断电流是额定电流的 2 倍。对对保险丝保险丝的要求的要求 1 、制作材料：用电阻率较大而熔点较低的铅锑合金制成。 2 、选用要求：保险丝的规格应等于或略大于电路中所有电器正常工作时的总电流。 3 、不能用铁丝、铜丝代替。 空气开关（新型保险）漏电保护器 电灯及其开关的接法 控制电灯的开关应与电灯串联，并接在火线上。接火线 二、插座 接地两孔插座三孔插座接法：左零右火三孔插座与插头三孔插座与插头用电器外壳接地用电器外壳接地用电器外壳没有接地用电器外壳没有接地 三、触电的几种形式三、触电的几种形式高压电弧触电高压电弧触电U高压触电高压触电高压跨步电压触高压跨步电压触电电高压线 双线触双线触电电单线触单线触电电低压触电低压触电 四、安全用电的原则 :不...
