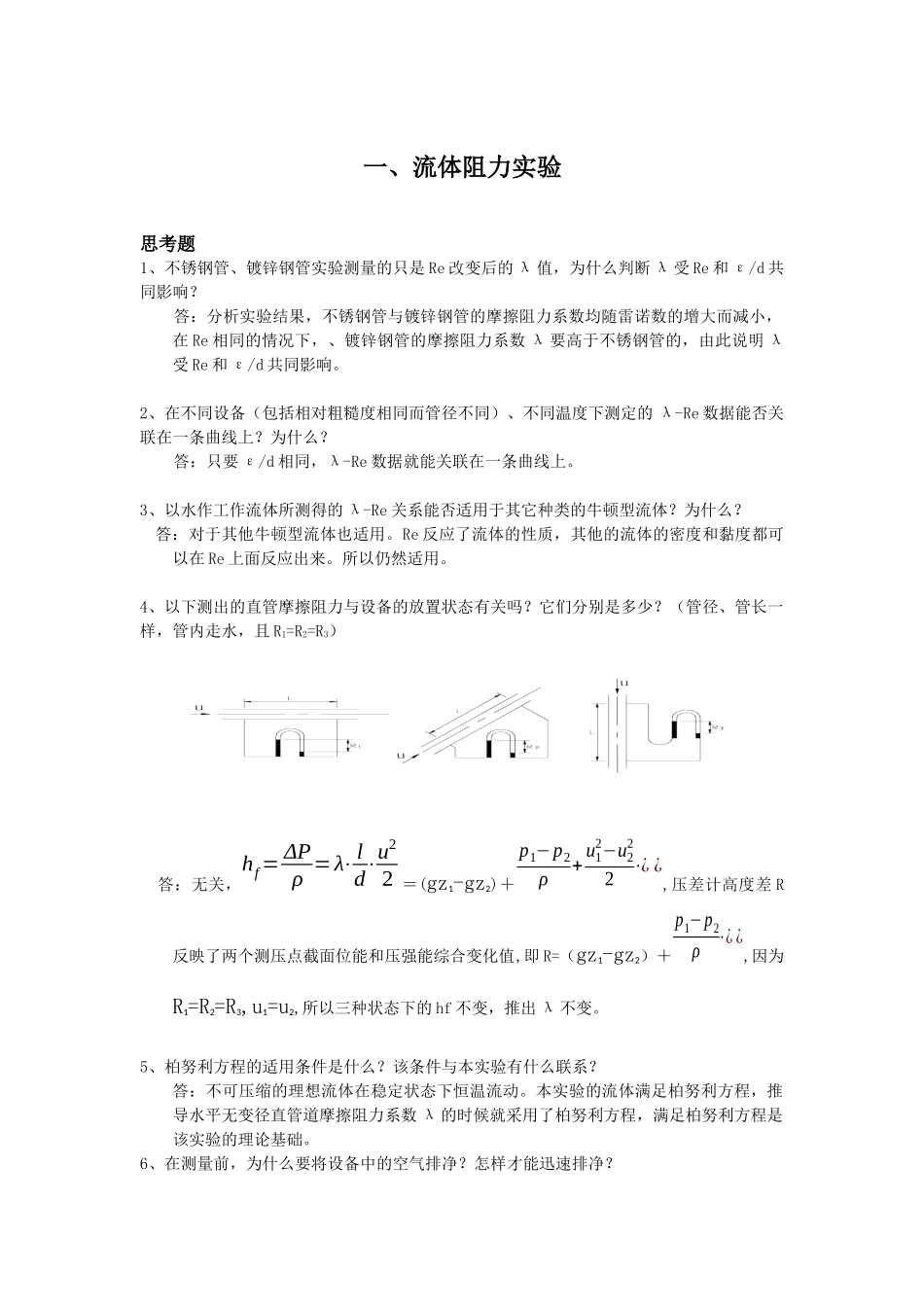

一、流体阻力实验思考题1、不锈钢管、镀锌钢管实验测量的只是Re改变后的λ值，为什么判断λ受Re和ε/d共同影响？答：分析实验结果，不锈钢管与镀锌钢管的摩擦阻力系数均随雷诺数的增大而减小，在Re相同的情况下，、镀锌钢管的摩擦阻力系数λ要高于不锈钢管的，由此说明λ受Re和ε/d共同影响。2、在不同设备（包括相对粗糙度相同而管径不同）、不同温度下测定的λ-Re数据能否关联在一条曲线上？为什么？答：只要ε/d相同，λ-Re数据就能关联在一条曲线上。3、以水作工作流体所测得的λ-Re关系能否适用于其它种类的牛顿型流体？为什么？答：对于其他牛顿型流体也适用。Re反应了流体的性质，其他的流体的密度和黏度都可以在Re上面反应出来。所以仍然适用。4、以下测出的直管摩擦阻力与设备的放置状态有关吗？它们分别是多少？（管径、管长一样，管内走水，且R1=R2=R3）答：无关，hf=ΔPρ=λ⋅ld⋅u22＝(gz1-gz2)＋p1−p2ρ+u12−u222⋅¿¿,压差计高度差R反映了两个测压点截面位能和压强能综合变化值,即R=（gz1-gz2）＋p1−p2ρ⋅¿¿,因为R1=R2=R3,u1=u2,所以三种状态下的hf不变，推出λ不变。5、柏努利方程的适用条件是什么？该条件与本实验有什么联系？答：不可压缩的理想流体在稳定状态下恒温流动。本实验的流体满足柏努利方程，推导水平无变径直管道摩擦阻力系数λ的时候就采用了柏努利方程，满足柏努利方程是该实验的理论基础。6、在测量前，为什么要将设备中的空气排净？怎样才能迅速排净？答：本实验所研究的对象为单一连续流体，排净气体是为了使流体连续流动，以达到实验的条件要求。迅速排净的方法：主管路：开大流量调节阀，使流体迅速流过各直管，将气泡冲出；引压管：打开引压管控制阀，流体流过引压管，气泡被带出。排净标志为流量为零时，传感器示数为零。二、离心泵实验思考题1，根据离心泵的工作原理，分析为什么离心泵启动前要灌泵？在启动前为何要关闭调节阀？离心泵是靠叶轮旋转产生的离心力把水排出，泵内的水排出后形成真空，又把水吸进泵中，依次循环工作。由于管道内形不成真空，且离心泵精度低，需要将内部空气排出，所以启动前要灌泵。启动前关闭调节阀可以避免启动电流过大，保护电机。2，当改变流量调节阀开度时，压力表和真空表的读数按什么规律变化？当流量调节阀开度增大时，压力表读数减小，真空表读数增大。3，用孔板流量计测流量时，应根据什么选择孔口尺寸和压差计的量程？根据管路流量范围选择孔口尺寸和压差计的量程。4，分析气缚现象与气蚀现象的区别。气缚现象是在离心泵启动时发生的，由于泵内存有空气，空气密度相对于输送液体很低，旋转后产生的离心力小，叶轮中心区所形成的低压不足以将储槽内的液体吸入泵内，虽启动离心泵也不能输送液体。气蚀现象是由于离心泵安装高度过高，导致泵内压力降低，液体发生汽化，泵内压力最低点通常位于叶轮叶片进口稍后的一点附近，生成的蒸汽泡随液体从入口向外周流动中，又因压力迅速增大而急剧冷凝。使液体以很大的速度从周围冲向气泡中心，产生频率很高、瞬时压力很大的冲击，破坏叶轮。5，根据什么条件来选择离心泵1），根据被输送液体的性质和操作条件确定泵的类型；2），根据具体管路对泵提出的流量和压头要求确定泵的类型。6，用交频器调节f来改变流量大小是否比调节阀门大小省电？改变f，从而改变转速n，可使轴功率改变，从而达到调节流量的目的。在此过程中，离心泵提供多少能量，管路就接受多少能量，在低流量时，轴功率较小，可以节省电。7，使用φ32×3mm的不锈钢管输送20℃的水，流量范围为0.6~6m3/h,试设计一孔板流量计，求d0为多少？量程压差计的范围为多少？t=20oC时，ρ=998.2kg/m3,μ=1.005mPa.sd=32-3×2=26mm=0.026m，u=qv/A=qV/3600/[π×(0.026/2)2]=0.3139~3.139m/sRe=duρ/μ=0.026×u×998.2/(1.005×10-3)=8106.2~81062取m=0.20，则d0=*d=0.201/2*0.026=0.01163m，查《化工原理》教材图1-52，可知C0=0.612由得：p=(ρ/2)*[V△S/(C0*S0)]2=998.2/2*[qv/0.612/π/(0.0263/2)2]2=131.3~13130Pa则量程为0.1313~13.13kPa三、传热实验一，思考题1，本实验中管壁温度应接近蒸汽温度...
