九年级物理上册 第十三章 第二节 电路连接的基本方式课件 苏科版 课件VIP免费

九年级物理上册 第十三章 第二节 电路连接的基本方式课件 苏科版 课件九年级物理上册 第十三章 第二节 电路连接的基本方式课件 苏科版 课件九年级物理上册 第十三章 第二节 电路连接的基本方式课件 苏科版 课件九年级物理上册 第十三章 第二节 电路连接的基本方式课件 苏科版 课件九年级物理上册 第十三章 第二节 电路连接的基本方式课件 苏科版 课件

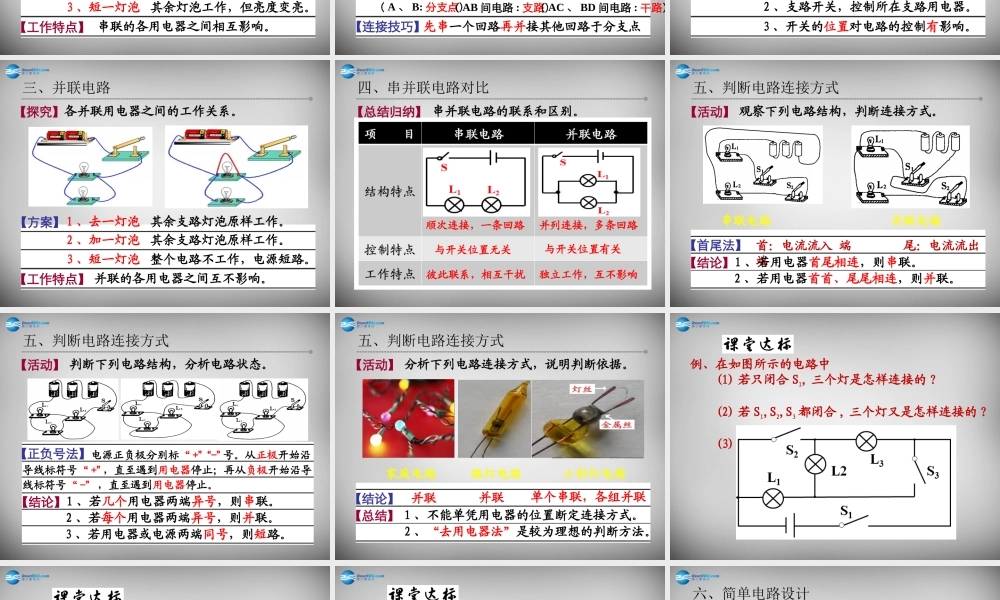

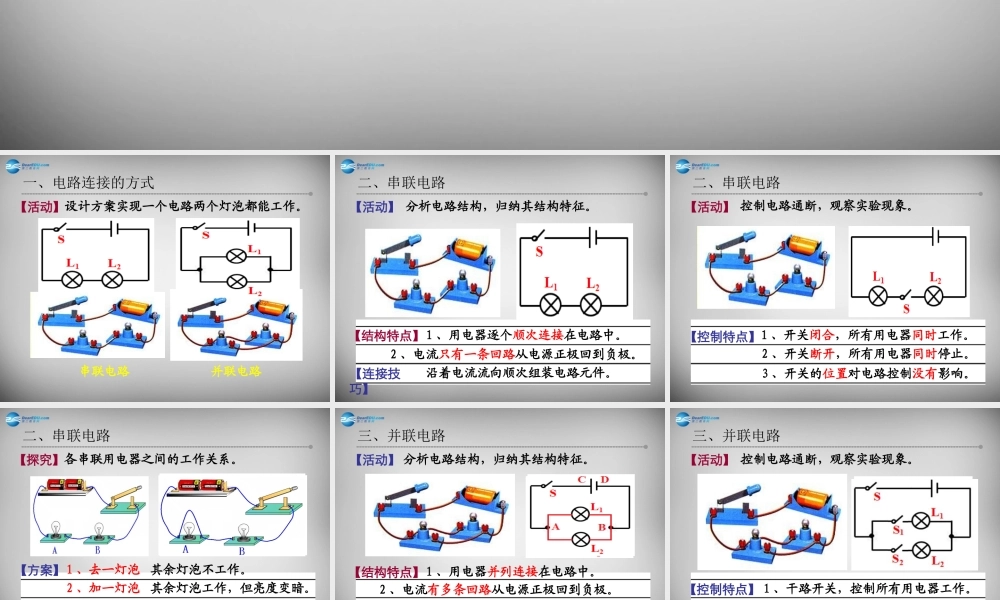

一、电路连接的方式设计方案实现一个电路两个灯泡都能工作。【活动】串联电路并联电路二、串联电路 分析电路结构,归纳其结构特征。【活动】1 、用电器逐个顺次连接在电路中。2 、电流只有一条回路从电源正极回到负极。沿着电流流向顺次组装电路元件。【连接技巧】【结构特点】二、串联电路 控制电路通断,观察实验现象。【活动】1 、开关闭合,所有用电器同时工作。2 、开关断开,所有用电器同时停止。3 、开关的位置对电路控制没有影响。【控制特点】二、串联电路各串联用电器之间的工作关系。【工作特点】3 、短一灯泡【探究】【方案】1 、去一灯泡 其余灯泡不工作。 其余灯泡工作,但亮度变亮。 串联的各用电器之间相互影响。2 、加一灯泡 其余灯泡工作,但亮度变暗。三、并联电路 ( A 、 B: 分支点)【活动】1 、用电器并列连接在电路中。2 、电流有多条回路从电源正极回到负极。【连接技巧】 ( AB 间电路 : 支路) ( AC 、 BD 间电路 : 干路) 分析电路结构,归纳其结构特征。先串一个回路再并接其他回路于分支点【结构特点】 控制电路通断,观察实验现象。【活动】1 、干路开关,控制所有用电器工作。2 、支路开关,控制所在支路用电器。3 、开关的位置对电路的控制有影响。三、并联电路【控制特点】各并联用电器之间的工作关系。【工作特点】3 、短一灯泡【探究】【方案】1 、去一灯泡 其余支路灯泡原样工作。 整个电路不工作,电源短路。并联的各用电器之间互不影响。2 、加一灯泡三、并联电路 其余支路灯泡原样工作。四、串并联电路对比顺次连接,一条回路并列连接,多条回路与开关位置无关与开关位置有关彼此联系,相互干扰独立工作,互不影响串并联电路的联系和区别。【总结归纳】【首尾法】 首:电流流入 端 尾:电流流出端五、判断电路连接方式观察下列电路结构,判断连接方式。【活动】串联电路并联电路【结论】1 、若用电器首尾相连,则串联。2 、若用电器首首、尾尾相连,则并联。【正负号法】五、判断电路连接方式判断下列电路结构,分析电路状态。【活动】 电源正负极分别标“ +” “-” 号。从正极开始沿导线标符号“ +” ,直至遇到用电器停止;再从负极开始沿导线标符号“ -” ,直至遇到用电器停止。【结论】1 、若几个用电器两端异号,则串联。2 、若每个用电器两端异号,则并联。3 、若用电器或电源两端同号,则短路。五、判断电路连接方式分析下列电路...
