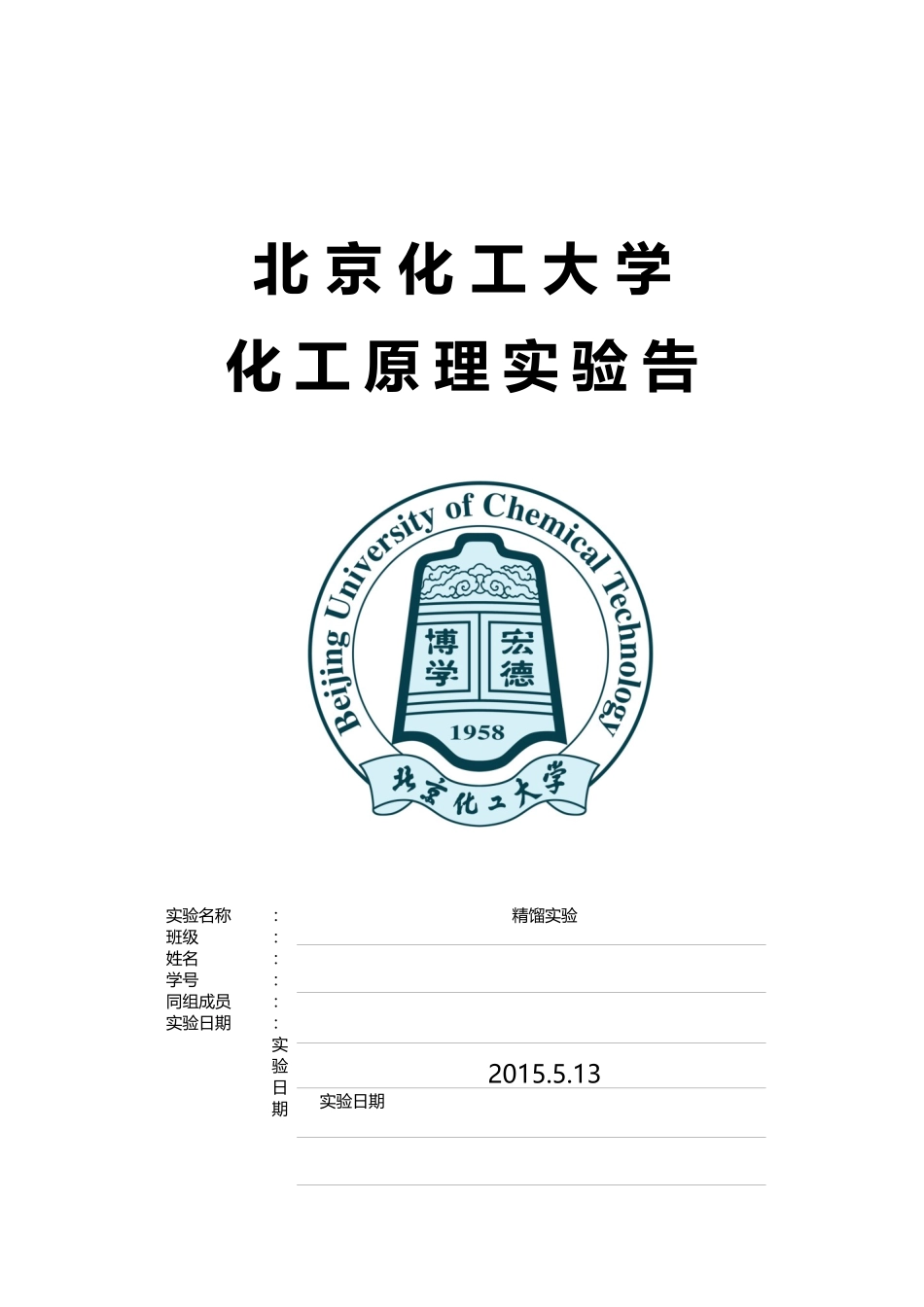

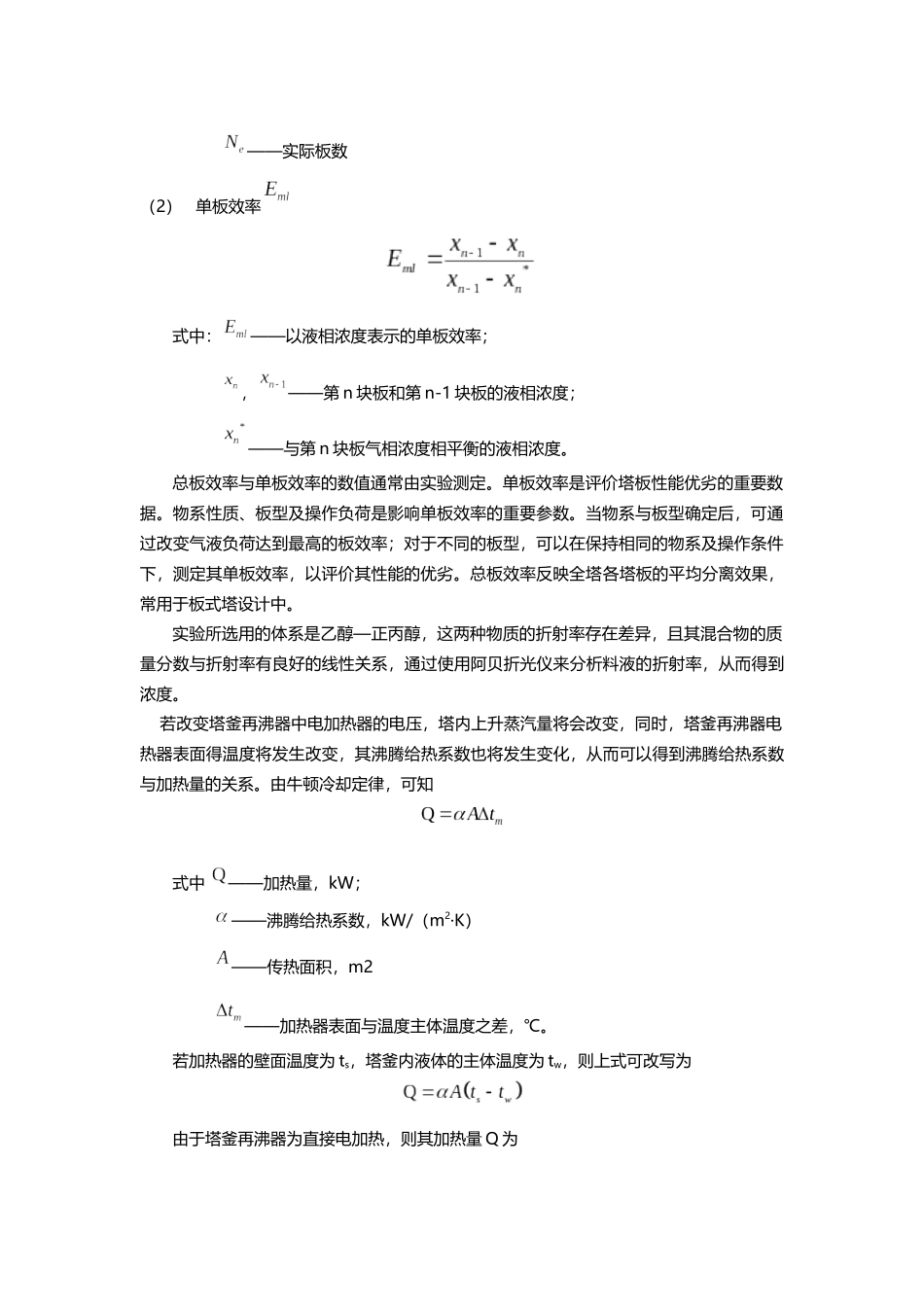

：：：：：：实验日期实验名称班级姓名学号同组成员实验日期精馏实验2015.5.13实验日期北京化工大学化工原理实验告精馏实验一、实验目的1、熟悉填料塔的构造与操作；2、熟悉精馏的工艺流程，掌握精馏实验的操作方法；3、了解板式精馏塔的结构，观察塔板上汽液接触状况；4、掌握液相体积总传质系数的测定方法并分析影响因素5、测定全回流时的全塔效率及单板效率；6、测量部分回流时的全塔效率和单板效率二、实验原理在板式精馏塔中，混合液的蒸汽逐板上升，回流液逐板下降，气液两相在塔板上接触，实现传质、传热过程而达到分离的目的。如果在每层塔板上，上升的蒸汽与下降的液体处于平衡状态，则该塔板称之为理论塔板。然而在实际操做过程中由于接触时间有限，气液两相不可能达到平衡，即实际塔板的分离效果达不到一块理论塔板的作用。因此，完成一定的分离任务，精馏塔所需的实际塔板数总是比理论塔板数多。回流是精馏操作得以实现的基础。塔顶的回流量与采出量之比，称为回流比。回流比是精馏操作的重要参数之一，其大小影响着精馏操作的分离效果和能耗。回流比存在两种极限情况：最小回流比和全回流。若塔在最小回流比下操作，要完成分离任务，则需要有无穷多块板的精馏塔。这在工业上是不可行的，所以最小回流比只是一个操作限度。若在全回流下操作，既无任何产品采出，也无原料加入，塔顶的冷凝液全部返回塔中，这在生产中无实验意义。实际回流比常取最小回流比的1.2~2.0倍。本实验处于全回流情况下，既无任何产品采出，又无原料加入，此时所需理论板最少，又易于达到稳定，可以很好的分析精馏塔的性能。影响塔板效率的因素很多，大致可归结为：流体的物理性质（如粘度、密度、相对挥发度和表面张力等）、塔板结构以及塔的操作条件等。由于影响塔板效率的因素相当复杂，目前塔板效率仍以实验测定给出。板效率是体现塔板性能及操作状况的主要参数，有两种定义方法。（1）总板效率式中：——总板效率；——理论板数（不包括塔釜）；——实际板数（2）单板效率式中：——以液相浓度表示的单板效率；，——第n块板和第n-1块板的液相浓度；——与第n块板气相浓度相平衡的液相浓度。总板效率与单板效率的数值通常由实验测定。单板效率是评价塔板性能优劣的重要数据。物系性质、板型及操作负荷是影响单板效率的重要参数。当物系与板型确定后，可通过改变气液负荷达到最高的板效率；对于不同的板型，可以在保持相同的物系及操作条件下，测定其单板效率，以评价其性能的优劣。总板效率反映全塔各塔板的平均分离效果，常用于板式塔设计中。实验所选用的体系是乙醇—正丙醇，这两种物质的折射率存在差异，且其混合物的质量分数与折射率有良好的线性关系，通过使用阿贝折光仪来分析料液的折射率，从而得到浓度。若改变塔釜再沸器中电加热器的电压，塔内上升蒸汽量将会改变，同时，塔釜再沸器电热器表面得温度将发生改变，其沸腾给热系数也将发生变化，从而可以得到沸腾给热系数与加热量的关系。由牛顿冷却定律，可知式中——加热量，kW；——沸腾给热系数，kW/（m2·K）——传热面积，m2——加热器表面与温度主体温度之差，℃。若加热器的壁面温度为ts，塔釜内液体的主体温度为tw，则上式可改写为由于塔釜再沸器为直接电加热，则其加热量Q为式中：U——电加热器的加热电压，V；R——电加热器的电阻，Ω（3）根据进料热状态参数作q线，q线方程：式中：——进料液组成（摩尔分数）；——进料热状态参数。式中：——定性温度下进料液的平均比热，（kJ•kmol-1•℃-1）——进料温度，℃；——进料泡点，℃；——进料的千摩尔气化潜热，（kJ/kmol）;（4）由塔底残液浓度XW垂线与平衡线的交点，精馏段操作线与q线交点的连线作提馏段操作线。（5）图解法求出理论塔板数。三、实验流程1、实验装置本实验的流程如图所示，主要由精馏塔、回流分配装置及测控系统组成。1、配料罐2、配料罐放空阀3、循环泵4、进料罐5、进料罐放空阀6、进料泵7、进料旁路阀8、进料流量计9、快速进料阀10、进料口位置阀11、玻璃塔节12、塔釜加热器13、塔釜液位计14、塔釜出料阀15、塔釜冷却器16、出料泵17、快速出料阀18...
