九年级物理全册 152电流和电路课件 (新版)新人教版 课件VIP免费

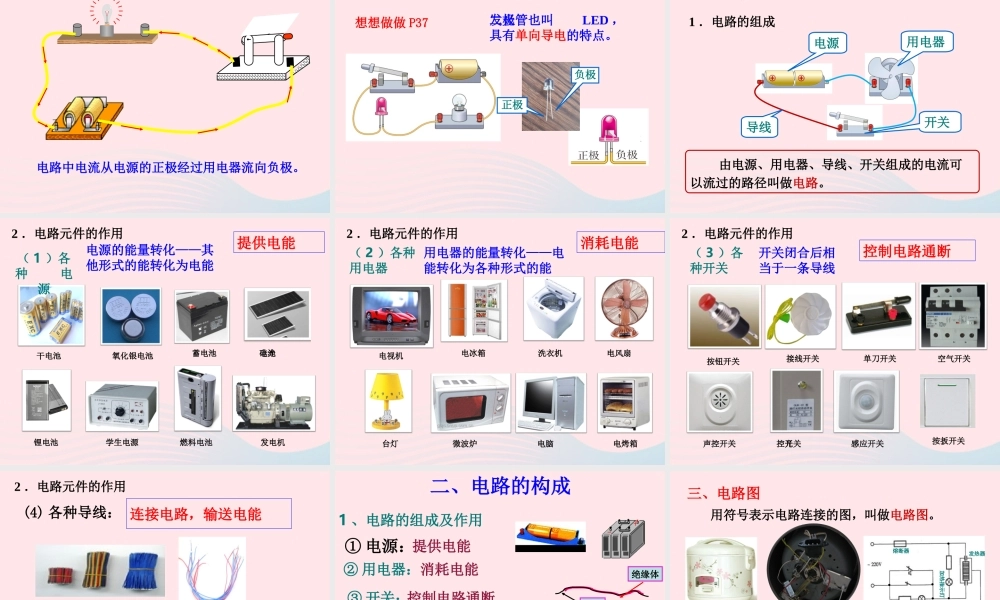

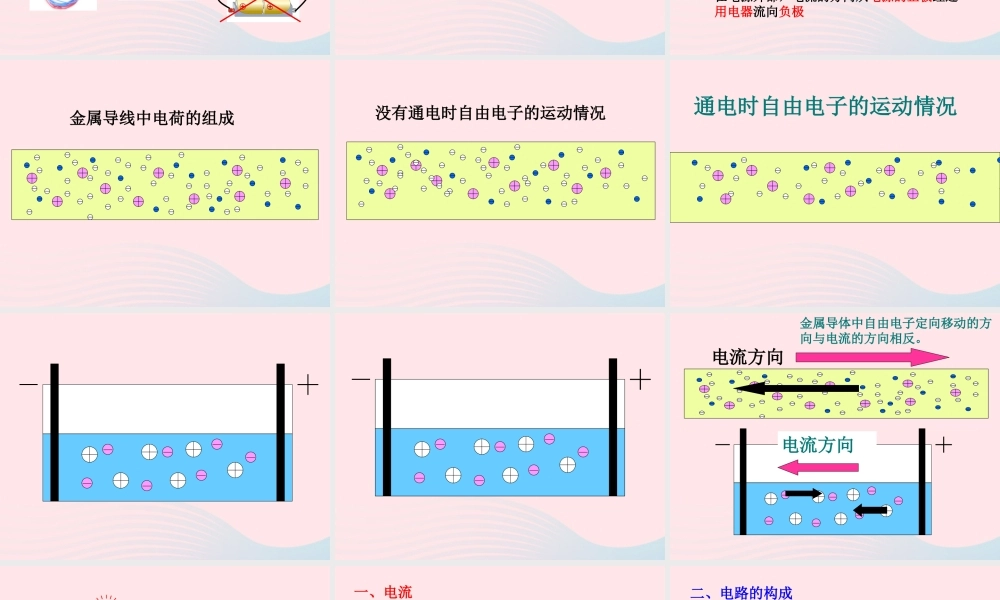

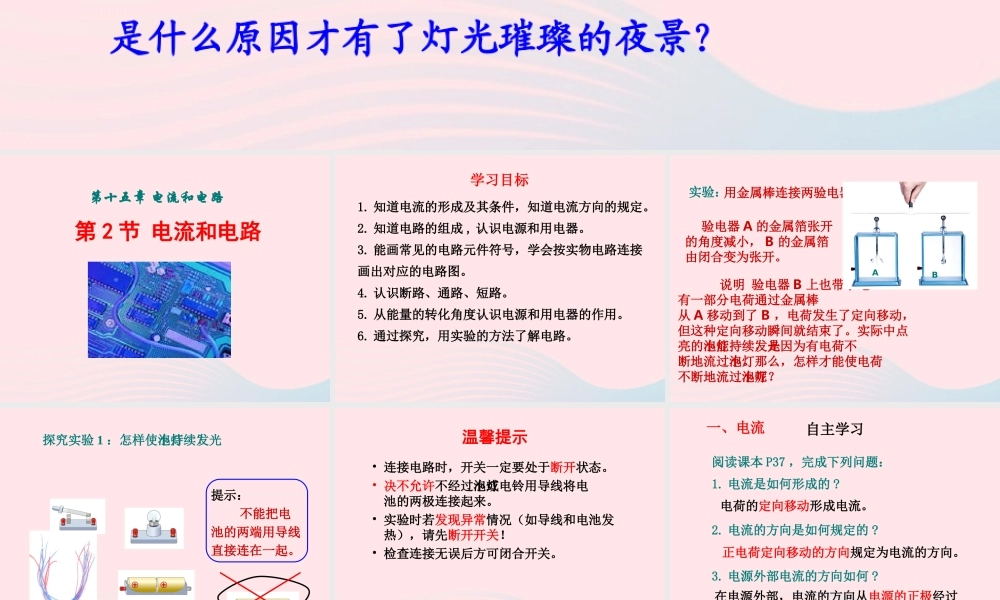

灯 光 璀 璨是什么原因才有了灯光璀璨的夜景？第 2 节 电流和电路第十五章 电流和电路学习目标1. 知道电流的形成及其条件，知道电流方向的规定。2. 知道电路的组成 , 认识电源和用电器。3. 能画常见的电路元件符号，学会按实物电路连接画出对应的电路图。4. 认识断路、通路、短路。5. 从能量的转化角度认识电源和用电器的作用。6. 通过探究，用实验的方法了解电路。实验： 验电器 A 的金属箔张开的角度减小， B 的金属箔由闭合变为张开。用金属棒连接两验电器 说明 验电器 B 上也带了电。有一部分电荷通过金属棒从 A 移动到了 B ，电荷发生了定向移动，但这种定向移动瞬间就结束了。实际中点亮的小灯泡能持续发光，是因为有电荷不断地流过小灯泡。那么，怎样才能使电荷不断地流过小灯泡呢？AB提示： 不能把电池的两端用导线直接连在一起。 探究实验 1 ：怎样使小灯泡持续发光？温馨提示• 连接电路时，开关一定要处于断开状态。• 决不允许不经过小灯泡或电铃用导线将电池的两极连接起来。• 实验时若发现异常情况（如导线和电池发热），请先断开开关！• 检查连接无误后方可闭合开关。自主学习1. 电流是如何形成的 ?2. 电流的方向是如何规定的 ?3. 电源外部电流的方向如何 ?阅读课本 P37 ，完成下列问题：正电荷定向移动的方向规定为电流的方向。电荷的定向移动形成电流。在电源外部，电流的方向从电源的正极经过用电器流向负极一、电流金属导线中电荷的组成没有通电时自由电子的运动情况通电时自由电子的运动情况电流方向电流方向金属导体中自由电子定向移动的方向与电流的方向相反。电路中电流从电源的正极经过用电器流向负极。正极负极一、电流想想做做 P37发光二极管也叫LED ，具有单向导电的特点。 由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。电源导线用电器开关1 ．电路的组成二、电路的构成干电池氧化银电池蓄电池硅光电池锂电池学生电源燃料电池发电机（ 1 ）各种 电源电源的能量转化——其他形式的能转化为电能提供电能2 ．电路元件的作用电视机电冰箱洗衣机电风扇台灯微波炉电脑电烤箱（ 2 ）各种用电器用电器的能量转化——电能转化为各种形式的能消耗电能2 ．电路元件的作用按钮开关接线开关单刀开关空气开关声控开关光控开关感应开关按扳开关（ 3 ）各种开关开关闭合后相当于一条导线控制电路通断2 ．电路元件的作用(4) 各种导线： 连接电路，输送...
