吉林省汪清县八年级物理下册 12.1 杠杆课件 (新版)新人教版 课件VIP免费

吉林省汪清县八年级物理下册 12.1 杠杆课件 (新版)新人教版 课件吉林省汪清县八年级物理下册 12.1 杠杆课件 (新版)新人教版 课件吉林省汪清县八年级物理下册 12.1 杠杆课件 (新版)新人教版 课件吉林省汪清县八年级物理下册 12.1 杠杆课件 (新版)新人教版 课件吉林省汪清县八年级物理下册 12.1 杠杆课件 (新版)新人教版 课件

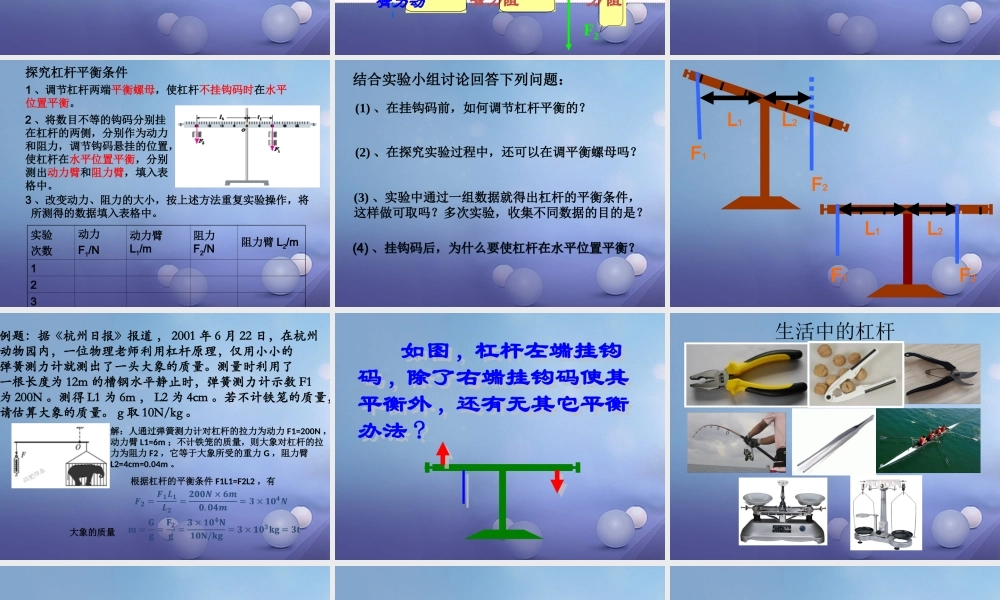

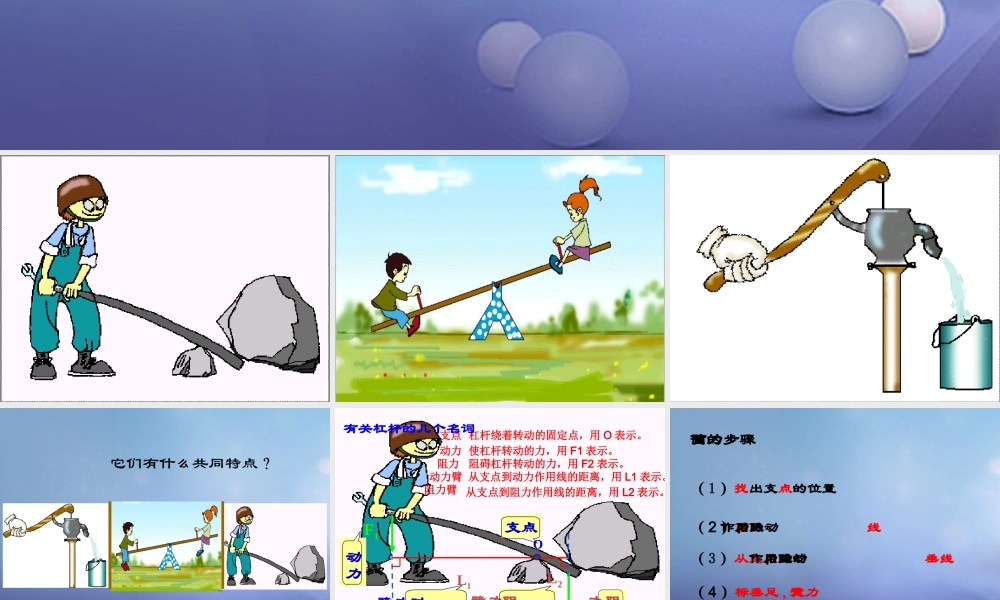

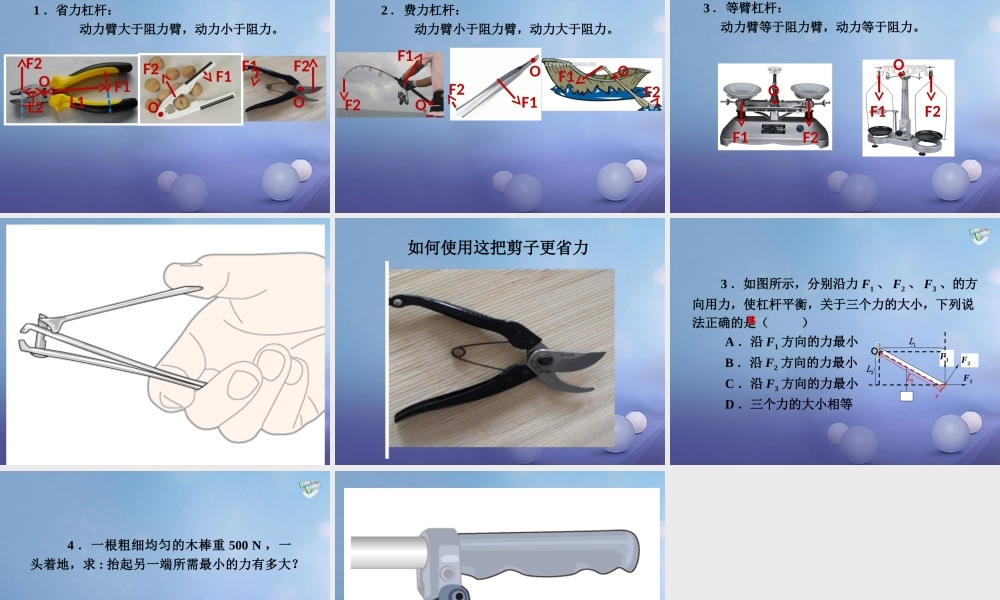

第十二章简单机械 第1节 杠杆 它们有什么共同特点?OOF1F1F1F2F2F2OL1L2支点 动力阻力动力臂阻力臂支点 杠杆绕着转动的固定点,用 O 表示。动力 使杠杆转动的力,用 F1 表示。动力臂 从支点到动力作用线的距离,用 L1 表示。阻力阻碍杠杆转动的力,用 F2 表示。阻力臂 从支点到阻力作用线的距离,用 L2 表示。有关杠杆的几个名词画力臂的步骤( 1 )找出支点的位置( 3 )从支点作动力、阻力作用线的垂线( 2 )画出动力、阻力作用线( 4 )标垂足 , 定力臂探究杠杆平衡条件1 、调节杠杆两端平衡螺母,使杠杆不挂钩码时在水平位置平衡。2 、将数目不等的钩码分别挂在杠杆的两侧,分别作为动力和阻力,调节钩码悬挂的位置,使杠杆在水平位置平衡,分别测出动力臂和阻力臂,填入表格中。3 、改变动力、阻力的大小,按上述方法重复实验操作,将 所测得的数据填入表格中。实验次数动力F1/N动力臂L1/m阻力F2/N阻力臂 L2/m123结合实验小组讨论回答下列问题:(1) 、在挂钩码前,如何调节杠杆平衡的?(2) 、在探究实验过程中,还可以在调平衡螺母吗?(3) 、实验中通过一组数据就得出杠杆的平衡条件,这样做可取吗?多次实验,收集不同数据的目的是?(4) 、挂钩码后,为什么要使杠杆在水平位置平衡?(4) 、挂钩码后,为什么要使杠杆在水平位置平衡?L1L2L1L2F2F2F1F1例题:据《杭州日报》报道 , 2001 年 6 月 22 日,在杭州动物园内,一位物理老师利用杠杆原理,仅用小小的弹簧测力计就测出了一头大象的质量。测量时利用了一根长度为 12m 的槽钢水平静止时,弹簧测力计示数 F1为 200N 。测得 L1 为 6m , L2 为 4cm 。若不计铁笼的质量,请估算大象的质量。 g 取 10N/kg 。解:人通过弹簧测力计对杠杆的拉力为动力 F1=200N ,动力臂 L1=6m ;不计铁笼的质量,则大象对杠杆的拉力为阻力 F2 ,它等于大象所受的重力 G ,阻力臂L2=4cm=0.04m 。根据杠杆的平衡条件 F1L1=F2L2 ,有大象的质量 如图 , 杠杆左端挂钩码 , 除了右端挂钩码使其平衡外 , 还有无其它平衡办法 ? 如图 , 杠杆左端挂钩码 , 除了右端挂钩码使其平衡外 , 还有无其它平衡办法 ?生活中的杠杆OF2F1L2L1OF1F2OF1F2 1 .省力杠杆: 动力臂大于阻力臂,动力小于阻力。F1F2OF1F2OF1F2O 2 .费力杠杆: 动力臂小于阻力臂,动力大于阻力。OF1F2OF1F2 3 .等臂杠杆:动力臂等于阻力臂,动力等于阻...
