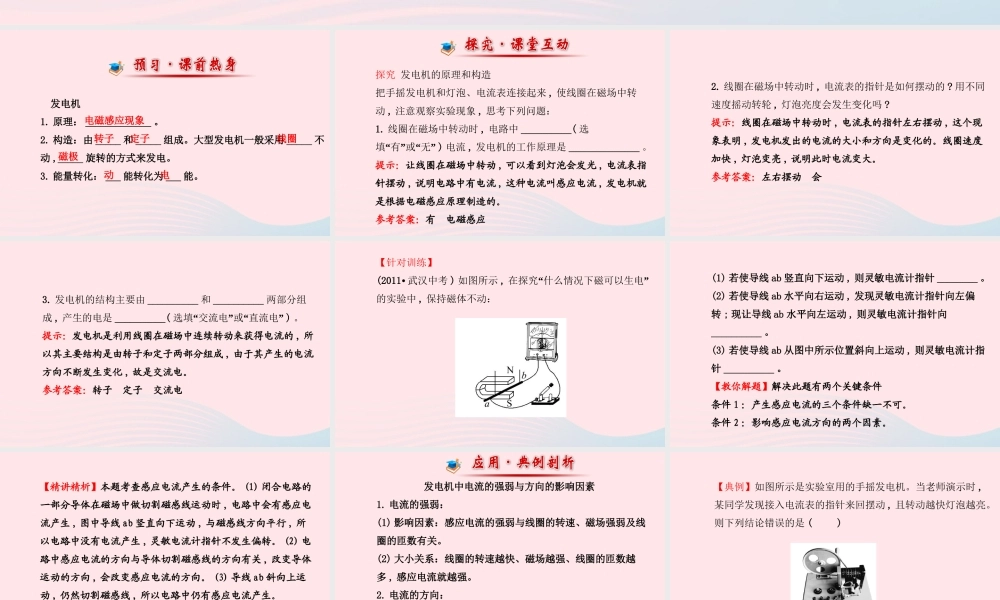

第六节 发 电 机 发电机1. 原理： _____________ 。2. 构造：由 _____ 和 _____ 组成。大型发电机一般采用 _____ 不动 ,_____ 旋转的方式来发电。3. 能量转化： ___ 能转化为 ___ 能。电磁感应现象转子定子线圈磁极动电 探究 发电机的原理和构造把手摇发电机和灯泡、电流表连接起来 , 使线圈在磁场中转动 , 注意观察实验现象 , 思考下列问题：1. 线圈在磁场中转动时 , 电路中 __________( 选填“有”或“无” ) 电流 , 发电机的工作原理是 ______________ 。提示：让线圈在磁场中转动 , 可以看到灯泡会发光 , 电流表指针摆动 , 说明电路中有电流 , 这种电流叫感应电流 , 发电机就是根据电磁感应原理制造的。参考答案：有 电磁感应2. 线圈在磁场中转动时 , 电流表的指针是如何摆动的 ? 用不同速度摇动转轮 , 灯泡亮度会发生变化吗 ?提示：线圈在磁场中转动时 , 电流表的指针左右摆动 , 这个现象表明 , 发电机发出的电流的大小和方向是变化的。线圈速度加快 , 灯泡变亮 , 说明此时电流变大。参考答案：左右摆动 会3. 发电机的结构主要由 __________ 和 __________ 两部分组成 , 产生的电是 __________( 选填“交流电”或“直流电” ) 。提示：发电机是利用线圈在磁场中连续转动来获得电流的 , 所以其主要结构是由转子和定子两部分组成 , 由于其产生的电流方向不断发生变化 , 故是交流电。参考答案：转子 定子 交流电【针对训练】(2011· 武汉中考 ) 如图所示 , 在探究“什么情况下磁可以生电”的实验中 , 保持磁体不动：(1) 若使导线 ab 竖直向下运动 , 则灵敏电流计指针 ________ 。(2) 若使导线 ab 水平向右运动 , 发现灵敏电流计指针向左偏转 ; 现让导线 ab 水平向左运动 , 则灵敏电流计指针向__________ 。(3) 若使导线 ab 从图中所示位置斜向上运动 , 则灵敏电流计指针 __________ 。【教你解题】解决此题有两个关键条件条件 1 ：产生感应电流的三个条件缺一不可。条件 2 ：影响感应电流方向的两个因素。【精讲精析】本题考查感应电流产生的条件。 (1) 闭合电路的一部分导体在磁场中做切割磁感线运动时 , 电路中会有感应电流产生 , 图中导线 ab 竖直向下运动 , 与磁感线方向平行 , 所以电路中没有电流产生 , 灵敏电流计指针不发生偏转。 (2) 电路中感应电流的方向与导体切割磁感线的方向有关...
