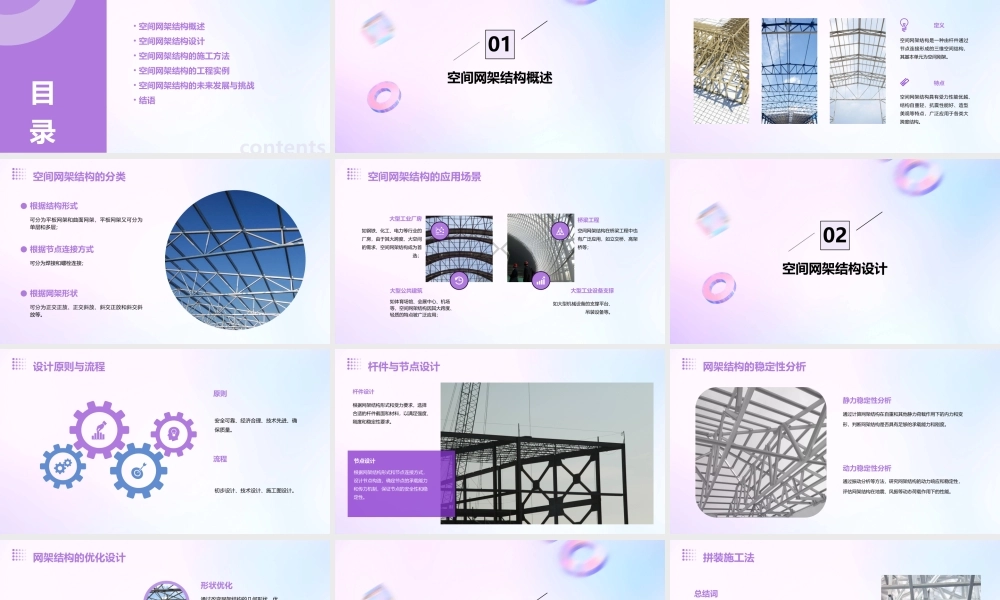

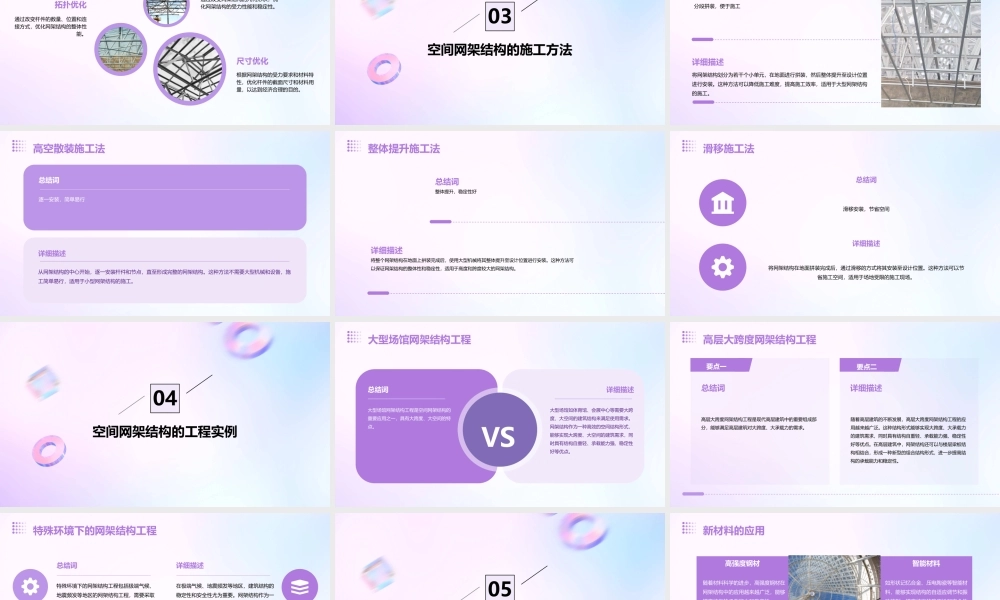

空间网架结构资料课件• 空间网架结构概述• 空间网架结构设计• 空间网架结构的施工方法• 空间网架结构的工程实例• 空间网架结构的未来发展与挑战• 结语contents目录01空间网架结构概述空间网架结构是一种由杆件通过节点连接形成的三维空间结构，其基本单元为空间刚架。定义空间网架结构具有受力性能优越、结构自重轻、抗震性能好、造型美观等特点，广泛应用于各类大跨度结构。特点定义与特点可分为平板网架和曲面网架，平板网架又可分为单层和多层；根据结构形式可分为焊接和螺栓连接；根据节点连接方式可分为正交正放、正交斜放、斜交正放和斜交斜放等。根据网架形状空间网架结构的分类如钢铁、化工、电力等行业的厂房，由于其大跨度、大空间的需求，空间网架结构成为首选；大型工业厂房如体育场馆、会展中心、机场等，空间网架结构因其大跨度、轻质的特点被广泛应用；大型公共建筑空间网架结构在桥梁工程中也有广泛应用，如立交桥、高架桥等；桥梁工程如大型机械设备的支撑平台、吊装设备等。大型工业设备支撑空间网架结构的应用场景02空间网架结构设计设计原则与流程原则安全可靠、经济合理、技术先进、确保质量。流程初步设计、技术设计、施工图设计。根据网架结构形式和受力要求，选择合适的杆件截面和材料，以满足强度、刚度和稳定性要求。根据网架结构形式和节点连接方式，设计节点构造，确定节点的承载能力和传力机制，保证节点的安全性和稳定性。杆件与节点设计节点设计杆件设计通过计算网架结构在自重和其他静力荷载作用下的内力和变形，判断网架结构是否具有足够的承载能力和刚度。静力稳定性分析通过振动分析等方法，研究网架结构的动力响应和稳定性，评估网架结构在地震、风振等动态荷载作用下的性能。动力稳定性分析网架结构的稳定性分析通过改变杆件的数量、位置和连接方式，优化网架结构的整体性能。拓扑优化通过改变网架结构的几何形状，优化网架结构的受力性能和稳定性。形状优化根据网架结构的受力要求和材料特性，优化杆件的截面尺寸和材料用量，以达到经济合理的目的。尺寸优化网架结构的优化设计03空间网架结构的施工方法总结词分段拼装，便于施工详细描述将网架结构划分为若干个小单元，在地面进行拼装，然后整体提升至设计位置进行安装。这种方法可以降低施工难度，提高施工效率，适用于大型网架结构的施工。拼装施工法逐一安装，简单易行总结词从网架结构的中心开始，逐一安装杆件和节点，直至形成完整的网架...
