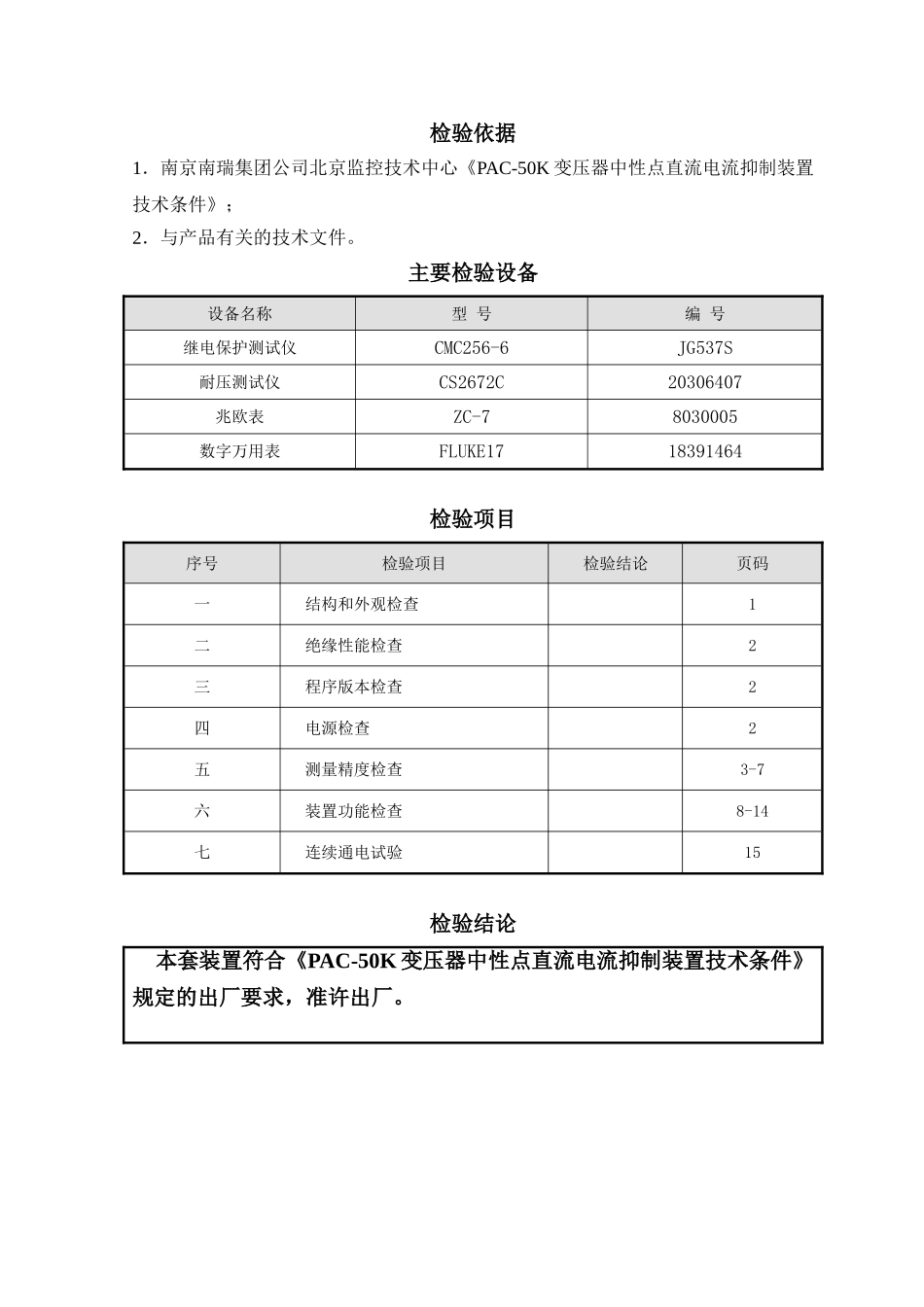

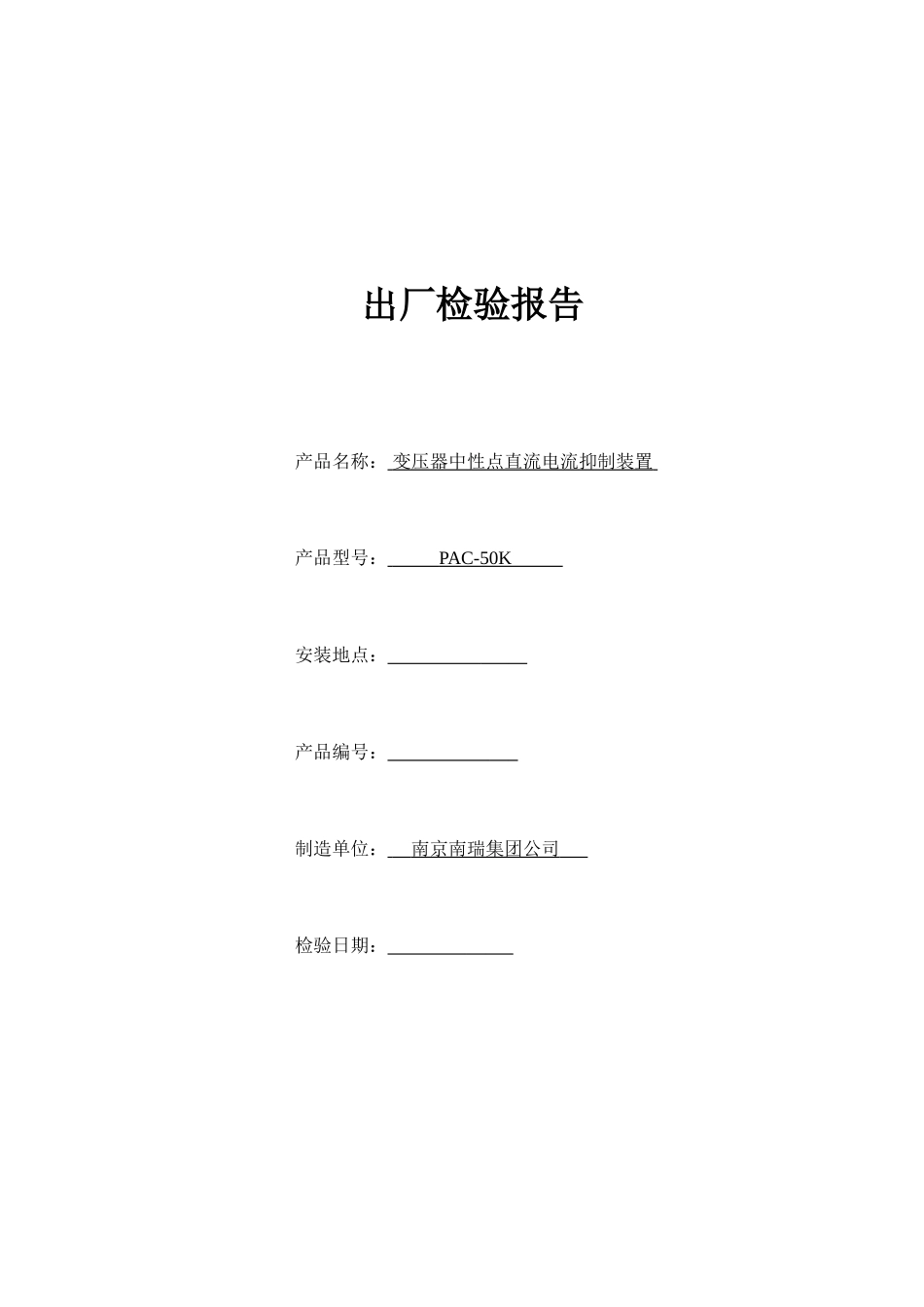

出厂检验报告产品名称：变压器中性点直流电流抑制装置产品型号：PAC-50K安装地点：产品编号：制造单位：南京南瑞集团公司检验日期：检验依据1．南京南瑞集团公司北京监控技术中心《PAC-50K变压器中性点直流电流抑制装置技术条件》；2．与产品有关的技术文件。主要检验设备设备名称型号编号继电保护测试仪CMC256-6JG537S耐压测试仪CS2672C20306407兆欧表ZC-78030005数字万用表FLUKE1718391464检验项目序号检验项目检验结论页码一结构和外观检查1二绝缘性能检查2三程序版本检查2四电源检查2五测量精度检查3-7六装置功能检查8-14七连续通电试验15检验结论本套装置符合《PAC-50K变压器中性点直流电流抑制装置技术条件》规定的出厂要求，准许出厂。一结构和外观检查检验日期：年月日屏体尺寸测量项目高宽深屏体尺寸（mm）20001300800结构和外观检查项目结果颜色交通白RAL-9016（德国劳氏色标）表面质量光洁无划痕涂写情况无铭牌标志变压器中性点隔直装置接地标志明显分项检测结论：二绝缘性能检查2.1绝缘电阻使用仪器：兆欧表注意事项：装置不带电运行检验日期：年月日试验回路试验电压实测绝缘电阻（MΩ）技术要求分项检测结论电源回路对地500V1000≥400MΩ开入回路对地500V1000开出回路对地500V1000开入回路和开出回路之间500V100012.2介质强度使用仪器：耐压仪注意事项：装置不带电运行检验日期：年月日试验回路试验电压技术要求分项检测结论电源回路对地1000V应不发生击穿或闪络现象以及泄漏电流明显增大或电压突然下降等现象。开出回路对地2000V开入回路和开出回路之间500V三程序版本检查检验日期：年月日版本发布日期：类别版本号类别版本号控制器程序400后台监控程序NCW1.0四电源检查使用仪器：万用表注意事项：装置通电运行检验日期：年月日测试部位测量值相对误差技术要求分项检测结论装置输出24V电源≤±5%轨道输出24V电源2五测量精度检查5.1测量通道精度测量5.1.1电流测量精度检查使用仪器：继电保护测试仪试验方法：采用电力保护测试仪，，依据下表的输入值分别模拟现场变压器的中性点电流和可控硅电流，读后台监控终端的中性点电流、中性点电流辅助通道、可控硅电流、可控硅电流辅助量测的数值。电流测量精度检查记录表类别输入值测量值相对误差％技术要求分项检测结论中性点电流1.00A相对误差≤±10％5.00A10.00A20.00A50.00A中性点电流辅助通道1.00A相对误差≤±10％5.00A10.00A20.00A50.00A可控硅电流1.00A相对误差≤±10％5.00A10.00A20.00A50.00A可控硅电流辅助量测1.00A相对误差≤±10％5.00A10.00A20.00A50.00A5.1.2电压测量精度检查使用仪器：试验充电电源，万用表；试验方法：利用高电压充电电源对电容器充电，测电容两端电压时充至最大测量值+100V/-100V以上，测可控硅两端电压时充至最大测量值500V以上，关闭充电电源停止充电，等待电容自然放电，读万用表电压读数，读后台监控终端读数。3直流电压测量精度检查类别输入值测量值相对误差％技术要求分项检测结论电容两端电压0V相对误差≤±10％10V50V100V-10V相对误差≤±10％-50V-100V可控硅两端电压50V相对误差≤±10％100V200V400V500V5.2通讯功能检查A.隔直装置上电后，后台监控终端运行NCW监控软件，检验后台监控终端是否可以与隔直装置连接进入运行状态。结论：B.后台监控终端退出NCW监控程序后，重新运行NCW监控软件，是否可以重新与隔直装置连接进入运行状态。结论：5.3远程监控终端操作测试5.3.1定值修改从远程监控终端界面上依次点击“设置”――>“参数设置”，修改中性点“电流高门槛”、“电流高门槛延时”、“电压低门槛”、“电压低门槛延时”参数，修改是否成功。结论：5.3.2日志获取通过“日志”――>“开入日志”、“告警日志”、“开出报告”可分别查看开关量输入节点变位、告警、及开关量输出的动作内容。通过远程监控终端下部的事件记录窗口，记录操作的内容。通过曲线浏览，浏览中性点直流电压、直流电流的趋势曲线，以及开关的状态。结论：45.4NCS接口测试5.4.1告警开关量输出信号试验隔直装置提供6个告警输出信号，告警输出信号以空接点的形式输出，当装置某个事件出现时，对应的告警信...
