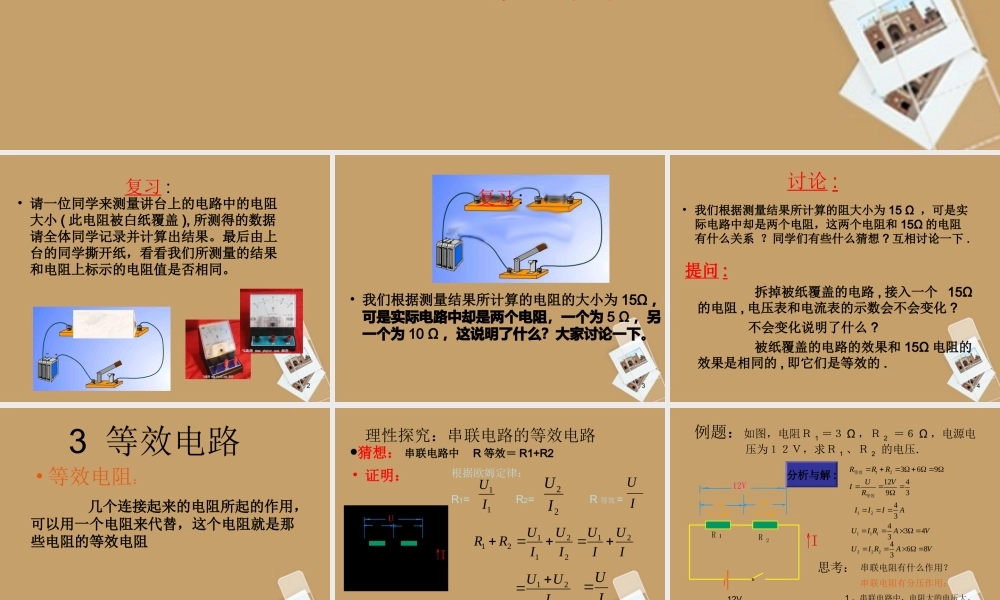

第六章 欧姆定律3 等效电路第一课时教科版初中九年级物理2复习 :• 请一位同学来测量讲台上的电路中的电阻大小 ( 此电阻被白纸覆盖 ), 所测得的数据请全体同学记录并计算出结果。最后由上台的同学撕开纸，看看我们所测量的结果和电阻上标示的电阻值是否相同。3复习 :• 我们根据测量结果所计算的电阻的大小为 15Ω ，可是实际电路中却是两个电阻，一个为 5 Ω ，另一个为 10 Ω ，这说明了什么？大家讨论一下。4讨论 :• 我们根据测量结果所计算的阻大小为 15 Ω ，可是实际电路中却是两个电阻，这两个电阻和 15Ω 的电阻有什么关系 ？同学们有些什么猜想 ? 互相讨论一下 .提问 : 拆掉被纸覆盖的电路 , 接入一个 15Ω的电阻 , 电压表和电流表的示数会不会变化 ? 不会变化说明了什么 ? 被纸覆盖的电路的效果和 15Ω 电阻的效果是相同的 , 即它们是等效的 .53 等效电路• 等效电阻： 几个连接起来的电阻所起的作用，可以用一个电阻来代替，这个电阻就是那些电阻的等效电阻6根据欧姆定律：R1= R2= R 等效 = 理性探究：串联电路的等效电路22IU11IU• 证明：猜想： 串联电路中 R 等效＝ R1+R2IUII1I2R1R2U1UU2II1I2R1R2U1UU2R 等效IUIUIUIURR21221121IUU21 IU21RRR等效7例题：如图，电阻Ｒ 1 ＝３ Ω ，Ｒ 2 ＝６ Ω ，电源电压为１２Ｖ，求Ｒ 1 、Ｒ 2 的电压．解：串联电阻有分压作用：1 、串联电路中，电阻大的电压大。2 、串联电路中，电压跟电阻成正比。12369RRR     等效思考： 串联电阻有什么作用？12493UVIR等效1243IIIA 1114343UI RAV  2224683UI RAV  2121RRUU 分析与解 :R1=3Ω12V4VR2=6Ω8VI1IR 1R 212V8 串联电路的等效电阻等于各串联电阻之和 . 公式 :12nRRRR等效两导体串联串联导体相当于增长了导体的长度，所以串联的等效电阻大于各串联导体的电阻。两导体并联联猜想：并联导体相当于增加了导体的 ，所以并联的等效电阻 于各并联导体的电阻。横截面积小9分析 :理性探究：并联电路的等效电阻R 等效I1I2R1R2UU1U2I2121IIIUUU111RUI 222RUI I 根据欧姆定律根据并联电路的特点：2211RURURU等效21111RRR等效UR等效10 练习：要求写出计算过程1 ．求 4 欧和 6 欧两个电阻并联后等效电阻2 ．求 4 欧、 6 ...
