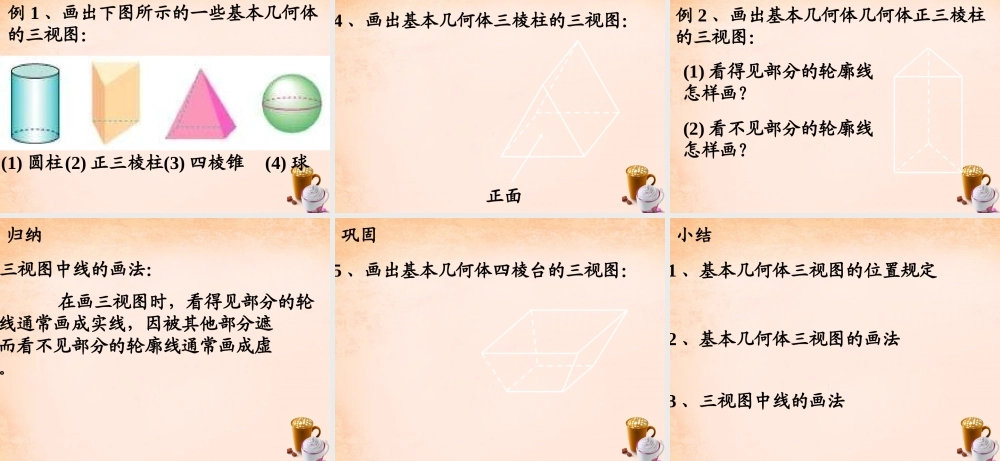

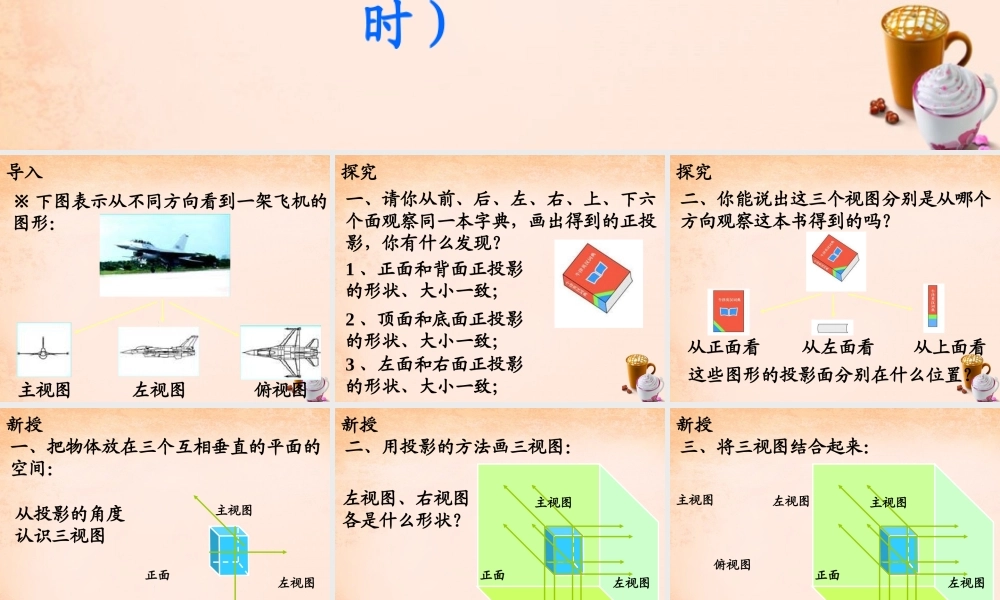

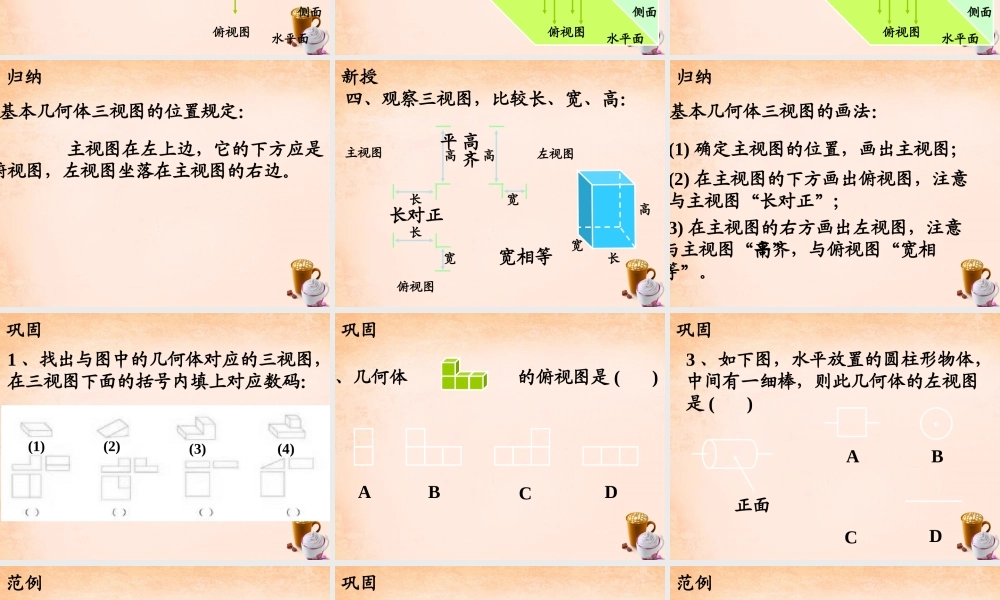

(第 1 课时)导入※ 下图表示从不同方向看到一架飞机的图形:主视图左视图俯视图探究一、请你从前、后、左、右、上、下六个面观察同一本字典,画出得到的正投影,你有什么发现?1 、正面和背面正投影的形状、大小一致;2 、顶面和底面正投影的形状、大小一致;3 、左面和右面正投影的形状、大小一致;探究二、你能说出这三个视图分别是从哪个方向观察这本书得到的吗?从正面看从左面看从上面看这些图形的投影面分别在什么位置?新授一、把物体放在三个互相垂直的平面的空间:水平面正面侧面从投影的角度认识三视图主视图左视图俯视图新授二、用投影的方法画三视图:水平面正面侧面主视图左视图俯视图左视图、右视图各是什么形状?新授三、将三视图结合起来:水平面正面侧面主视图左视图俯视图主视图左视图俯视图归纳基本几何体三视图的位置规定: 主视图在左上边,它的下方应是俯视图,左视图坐落在主视图的右边。新授四、观察三视图,比较长、宽、高:主视图左视图俯视图长长高高宽宽长宽高长对正高齐平宽相等归纳基本几何体三视图的画法:(1) 确定主视图的位置,画出主视图;(2) 在主视图的下方画出俯视图,注意与主视图“长对正”;(3) 在主视图的右方画出左视图,注意与主视图“高齐平”,与俯视图“宽相等”。巩固1 、找出与图中的几何体对应的三视图,在三视图下面的括号内填上对应数码:(1)(2)(3)(4)巩固2 、几何体 的俯视图是 ( )ABCD巩固3 、如下图,水平放置的圆柱形物体,中间有一细棒,则此几何体的左视图是 ( )ABCD正面范例例 1 、画出下图所示的一些基本几何体的三视图:(1) 圆柱(2) 正三棱柱(3) 四棱锥(4) 球巩固4 、画出基本几何体三棱柱的三视图:正面范例例 2 、画出基本几何体几何体正三棱柱的三视图:(1) 看得见部分的轮廓线怎样画?(2) 看不见部分的轮廓线怎样画?归纳三视图中线的画法: 在画三视图时,看得见部分的轮廓线通常画成实线,因被其他部分遮挡而看不见部分的轮廓线通常画成虚线。巩固5 、画出基本几何体四棱台的三视图:小结1 、基本几何体三视图的位置规定2 、基本几何体三视图的画法3 、三视图中线的画法
