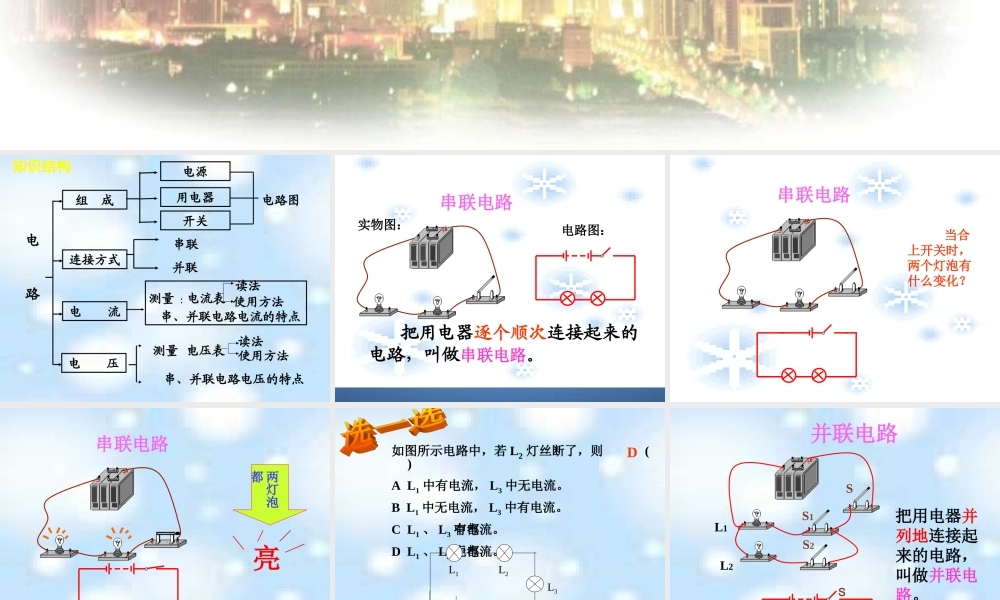

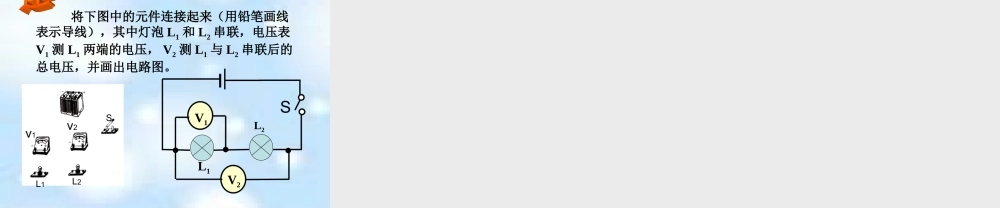

电路初探复习知识结构电路组 成串联并联电源用电器开关连接方式电 流电 压测量 : 电流表 串、并联电路电流的特点读法使用方法测量 :电压表读法使用方法 串、并联电路电压的特点电路图串联电路 把用电器逐个顺次连接起来的电路，叫做串联电路。 实物图：电路图： 当合上开关时，两个灯泡有什么变化？串联电路两灯泡都亮串联电路㊣如图所示电路中，若 L2 灯丝断了，则 ( )A L1 中有电流， L3 中无电流。B L1 中无电流， L3 中有电流。C L1 、 L3 中都有电流。D L1 、 L3 中都无电流。L1L2L3D并联电路SS1S2L1L2 把用电器并列地连接起来的电路，叫做并联电路。S1SL1S2L2串、并联电路特点：串联电路中，电流的路径只有一条 , 任何一处开路 , 整个电路中的用电器都不能工作 ; 开关接任何地方都能控制整个电路通和断。并联电路中，电流的路径有多条（至少两条），每个支路中的用电器都独立工作，互不影响；支路开关只控制该支路用电器，干路开关控制整个电路。串联电路 并联电路电路图 电流 电压 I = I1 =I2 =……I =I1+I2+……U =U1+U2+……U =U1=U2=……II1I2←←I I1I2←←←←L1L2L1L2仪表电流表电压表元件符号使用规则接法接线方法量程的选择能否直接连到电源两极上学生用表量程最小刻度读数VA 串联并联电流从“ +”进从“-” 出电流从“ +”进从“-” 出电流不能超过表的量程，先要试触电压不能超过表的量程，先要试触不能能0~0.6 A 0.02A0~3A 0.1A0~3V 0.1V0~15V 0.5V先看量程再读先看量程再读小结：电流表和电压表的异同 :SabL1L2例 2 、如图所示的电路中， a 、 b是两只电表，若两灯都能正常工作，则（ ）A 、 a 是电流表， b 是电压表； B 、 a 是电压表， b 是电流表； C 、 a 、 b 都是电流表； D 、 a 、 b 都是电压表。A例 3 、如图所示的电路中，已知电池组有3 个铅蓄电池串联组成，合上开关，电压表 V1的示数是 4V 。 V2的示数是____ V ，灯 L1两端的电压是 _____V . 62V2L1L2V1按照图甲所示电路，将乙中各元件连接起来甲L2L1S1S2S3乙S1S2L1L2S3 将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡 L1 和 L2 串联，电压表V1 测 L1 两端的电压， V2 测 L1 与 L2 串联后的总电压，并画出电路图。L2v2L1v1V1V2L1L2SS
