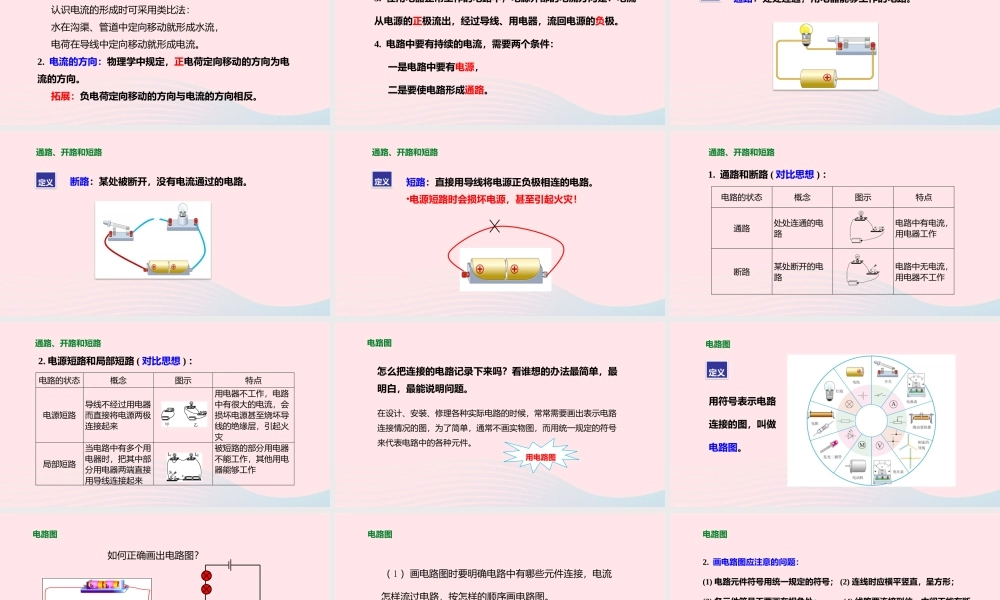

第 14 章 第 2 节让电灯发光灯光璀璨的夜景,是因为电路中有电流。那么电路的组成成分有哪些 ?学习目标1. 了解电路的组成,形成电路的概念。2. 认识通路、开路、短路;了解短路的危害。3. 认识电路元件及其符号,会读、会画简单的电路图。什么是电路?用导线把电源,用电器、开关连接起来组成的电流通路就称为电路。 电路的组成1. 用导线把电源、用电器、开关连接起来组成的电流通路叫电路。2. 电路的基本组成:电源、用电器、开关、导线。电路的组成电源:供给电路电能的。作用电路的组成用电器:消耗电能,把电能转化为人们需要的能量,比如光能、内能。电路的组成开关:开关用来控制电路的通断。电路的组成 导线:用来连接电路各个元件的。 常见导线:铜芯导线、铝芯导线。作用电流的形成及方向电流的形成1. 电流的形成:电荷定向移动形成电流。 认识电流的形成时可采用类比法: 水在沟渠、管道中定向移动就形成水流, 电荷在导线中定向移动就形成电流。2. 电流的方向:物理学中规定,正电荷定向移动的方向为电流的方向。 拓展:负电荷定向移动的方向与电流的方向相反。电流的形成3. 在用电器正常工作的电路中,电源外部的电流方向是:电流从电源的正极流出,经过导线、用电器,流回电源的负极。4. 电路中要有持续的电流,需要两个条件: 一是电路中要有电源, 二是要使电路形成通路。通路、开路和短路通路:处处连通,用电器能够工作的电路。定义通路、开路和短路断路:某处被断开,没有电流通过的电路。定义通路、开路和短路短路:直接用导线将电源正负极相连的电路。•电源短路时会损坏电源,甚至引起火灾!定义通路、开路和短路1. 通路和断路 ( 对比思想 ) :电路的状态概念图示特点通路处处连通的电路电路中有电流,用电器工作断路某处断开的电路电路中无电流,用电器不工作通路、开路和短路2. 电源短路和局部短路 ( 对比思想 ) :电路的状态概念图示特点电源短路导线不经过用电器而直接将电源两极连接起来用电器不工作,电路中有很大的电流,会损坏电源甚至烧坏导线的绝缘层,引起火灾局部短路当电路中有多个用电器时,把其中部分用电器两端直接用导线连接起来 被短路的部分用电器不能工作,其他用电器能够工作电路图怎么把连接的电路记录下来吗?看谁想的办法最简单,最明白,最能说明问题。用电路图在设计、安装、修理各种实际电路的时候,常常需要画出表示电路连接情况的图,为了简单,通常不画实...
