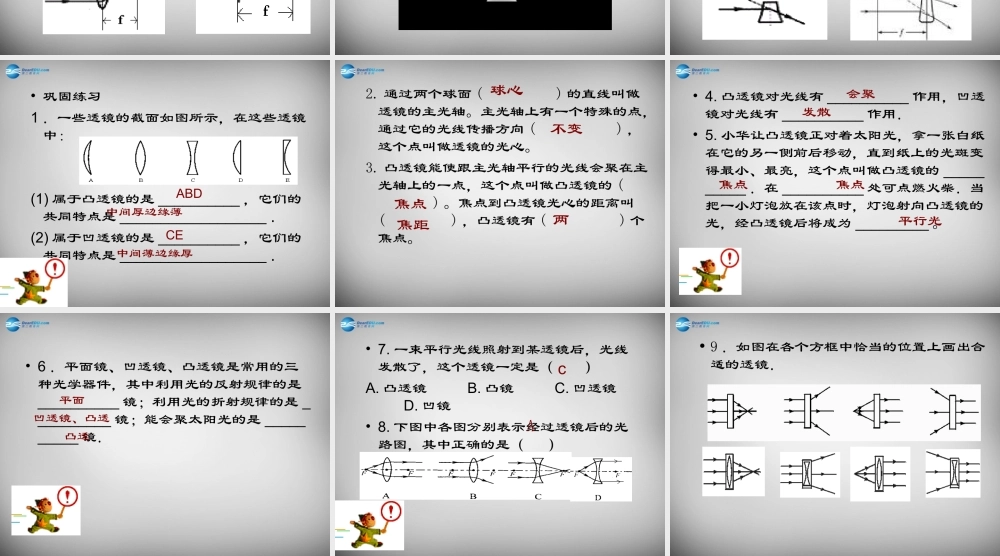

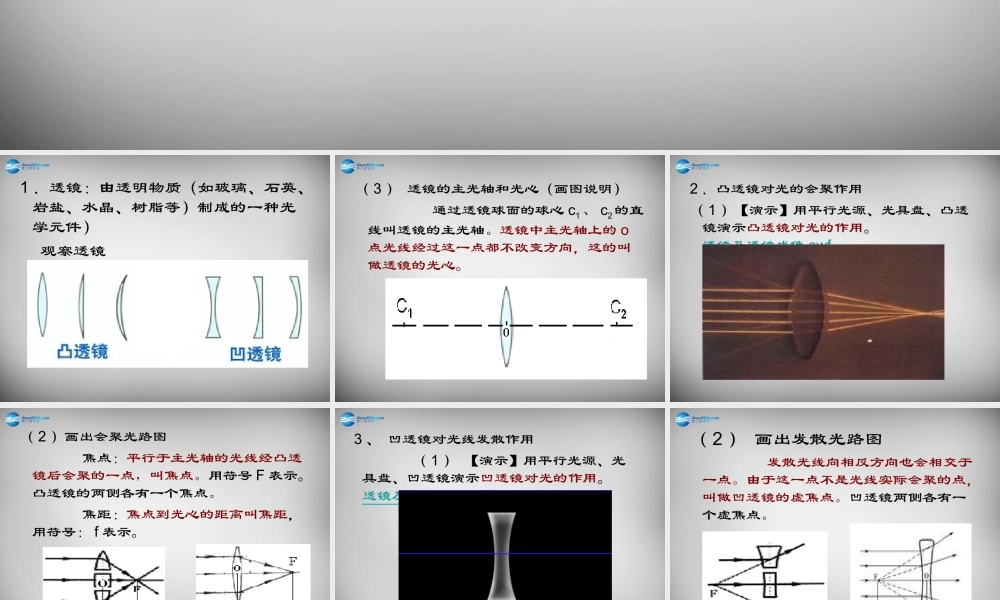

透镜 1 ．透镜：由透明物质（如玻璃、石英、岩盐、水晶、树脂等）制成的一种光学元件） 观察透镜 （ 1 ）中间厚边缘薄的透镜叫凸透镜。 （ 2 ）中间薄边缘厚的透镜叫凹透镜。 （ 3 ） 透镜的主光轴和光心（画图说明） 通过透镜球面的球心 c1、 c2的直线叫透镜的主光轴。透镜中主光轴上的 o点光线经过这一点都不改变方向，这的叫做透镜的光心。2 ．凸透镜对光的会聚作用 （ 1 ）【演示】用平行光源、光具盘、凸透镜演示凸透镜对光的作用。透镜及透镜成像.swf （ 2 ）画出会聚光路图 焦点：平行于主光轴的光线经凸透镜后会聚的一点，叫焦点。用符号 F 表示。凸透镜的两侧各有一个焦点。 焦距：焦点到光心的距离叫焦距，用符号： f 表示。 3 、 凹透镜对光线发散作用 （ 1 ） 【演示】用平行光源、光具盘、凹透镜演示凹透镜对光的作用。透镜及透镜成像.swf（ 2 ） 画出发散光路图 发散光线向相反方向也会相交于一点。由于这一点不是光线实际会聚的点，叫做凹透镜的虚焦点。凹透镜两侧各有一个虚焦点。• 巩固练习1 ．一些透镜的截面如图所示，在这些透镜中： (1) 属于凸透镜的是 __________ ，它们的共同特点是 __________________ ．(2) 属于凹透镜的是 __________ ，它们的共同特点是 __________________ ．ABD中间厚边缘薄CE中间薄边缘厚2. 通过两个球面 ( ) 的直线叫做透镜的主光轴。主光轴上有一个特殊的点，通过它的光线传播方向 ( ) ，这个点叫做透镜的光心。 3. 凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫做凸透镜的 ( ) 。焦点到凸透镜光心的距离叫( ) ，凸透镜有 ( ) 个焦点。 球心不变焦点焦距两• 4. 凸透镜对光线有 __________ 作用，凹透镜对光线有 __________ 作用．• 5. 小华让凸透镜正对着太阳光，拿一张白纸在它的另一侧前后移动，直到纸上的光斑变得最小、最亮，这个点叫做凸透镜的 __________ ．在 __________ 处可点燃火柴．当把一小灯泡放在该点时，灯泡射向凸透镜的光，经凸透镜后将成为 _________ 。会聚发散焦点焦点平行光• 6 ．平面镜、凹透镜、凸透镜是常用的三种光学器件，其中利用光的反射规律的是__________ 镜；利用光的折射规律的是 __________ 镜；能会聚太阳光的是 __________ 镜．平面凸透凹透镜、凸透• 7. 一束平行光线照射到某透镜后，光线发散了，这个透镜一定是（ ）A. 凸透镜 B. 凸镜 C. 凹透镜 D. 凹镜• 8. 下图中各图分别表示经过透镜后的光路图，其中正确的是（ ）cA• 9 ．如图在各个方框中恰当的位置上画出合适的透镜．
