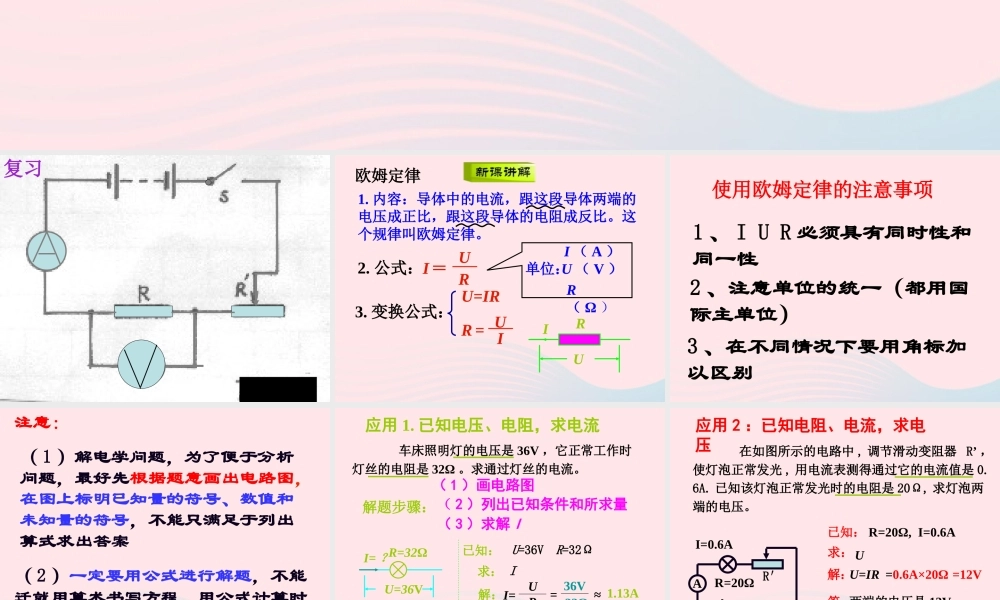

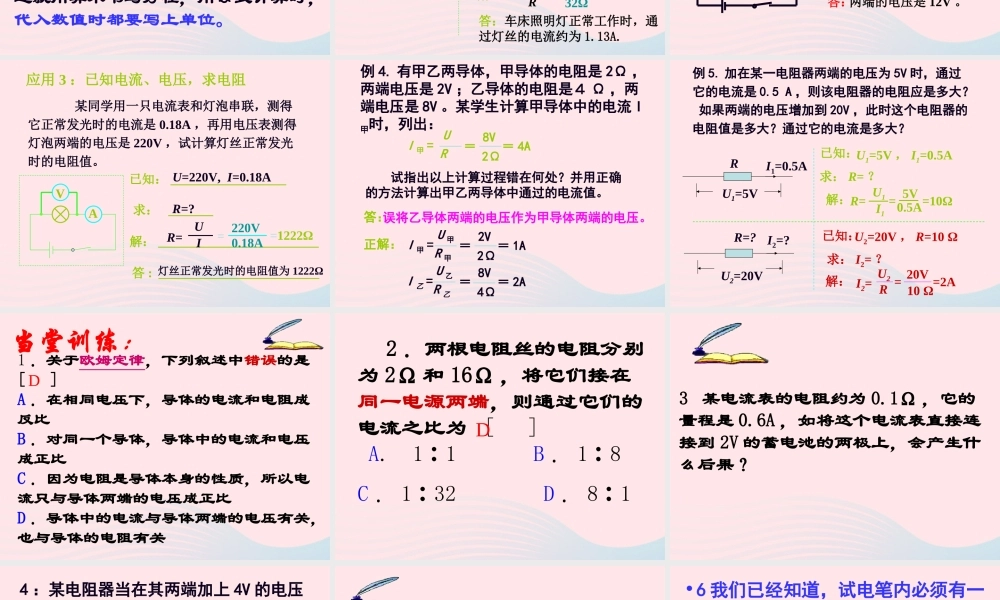

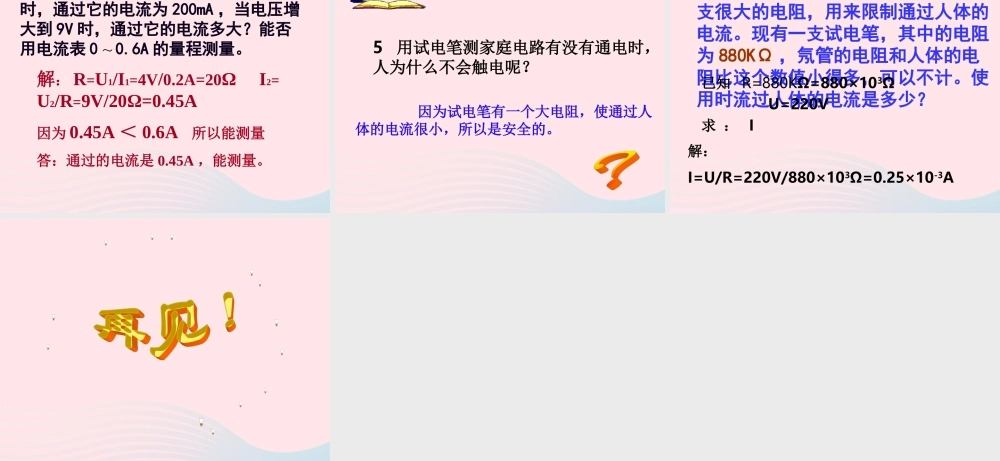

复习欧姆定律1. 内容：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。2. 公式：IRU＝3. 变换公式：U=IRR = IUR（ Ω ）单位：I （ A ）U （ V ）RUI使用欧姆定律的注意事项1 、 I U R 必须具有同时性和同一性2 、注意单位的统一（都用国际主单位）3 、在不同情况下要用角标加以区别注意：（ 1 ）解电学问题，为了便于分析问题，最好先根据题意画出电路图，在图上标明已知量的符号、数值和未知量的符号，不能只满足于列出算式求出答案（ 2 ）一定要用公式进行解题，不能迁就用算术书写方程，用公式计算时，代入数值时都要写上单位。 车床照明灯的电压是 36V ，它正常工作时灯丝的电阻是 32Ω 。求通过灯丝的电流。R=32Ω I= ？U=36V已知：应用 1. 已知电压、电阻，求电流（ 2 ）列出已知条件和所求量解题步骤：（ 1 ）画电路图（ 3 ）求解 IU=36VR=32Ω求： I答：车床照明灯正常工作时，通过灯丝的电流约为 1.13A.解：I=UR36V32Ω =≈ 1.13A应用 2 ：已知电阻、电流，求电压 在如图所示的电路中 , 调节滑动变阻器 R’ ，使灯泡正常发光 , 用电流表测得通过它的电流值是 0.6A. 已知该灯泡正常发光时的电阻是 20Ω, 求灯泡两端的电压。已知： R=20Ω, 求：解：UU=IR =0.6A×20Ω两端的电压是 12V 。=12V答：R=20ΩAR′I=0.6AI=0.6A 某同学用一只电流表和灯泡串联，测得它正常发光时的电流是 0.18A ，再用电压表测得灯泡两端的电压是 220V ，试计算灯丝正常发光时的电阻值。应用 3 ：已知电流、电压，求电阻答 : _________________________ 已知： __________________ 求： _______解： _________________________U=220V, I=0.18AR=?灯丝正常发光时的电阻值为 1222ΩR=UI220V0.18A==1222ΩAV例 4. 有甲乙两导体，甲导体的电阻是 2Ω ，两端电压是 2V ；乙导体的电阻是４ Ω ，两端电压是 8V 。某学生计算甲导体中的电流 I甲时，列出：I 甲 =UR8V2Ω＝ 4A＝ 试指出以上计算过程错在何处？并用正确的方法计算出甲乙两导体中通过的电流值。误将乙导体两端的电压作为甲导体两端的电压。答：正解： I 甲 =U 甲R 甲2V2Ω＝ 1A＝I 乙 =U 乙R 乙8V4Ω＝ 2A＝例 5. 加在某一电阻器两端的电压为 5V 时，通过它的电流是 0.5 A ，则该电阻器的电阻应是多大？ 如果两端的电压增加到 20V ，此时这个...
