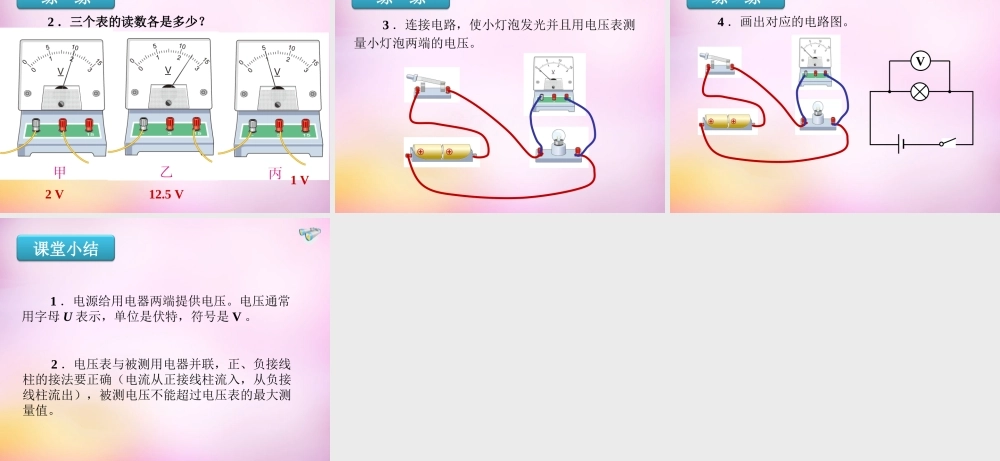

第十六章 第１节教学目标：1 、认识电压的符号及单位，记住干电池、家庭电路及人体安全电压的电压值。2 、知道电压表的用途及符号，会正确使用电压表。 起电机两个放电球之间的电压高达几万伏。感应起电机是一种能连续取得并可积累较多正、负电荷的实验装置。感应起电机所产生的电压较高，与其他仪器配合后，可进行静电感应、雷电模拟实验、演示尖端放电等有关静电现象的实验。 两次实验小灯泡的亮度相同吗？ 你认为是什么原因引起的？想想做做 要让一段电路中有电流，它的两端就要有电压。 电源的作用就是给用电器两端提供电压。（ U ）1 ．电压的意义用水压类比电压一、电压一、电压2 ．电压的单位： 国际单位：伏特（ volt ） ，简称伏（ V ）。 常用单位：千伏（ kV ）；毫伏（ mV ）。 换算： 1 kV =1 000 V= 103 V 1 mV =0.001 V= 10-3 V（ U ）一、电压一、电压 （ 1 ）伏特表是测量直流低值电压的一种仪器； （ 2 ）常用电压表的连接； （ 3 ）通常采用（ 0~3 V ）（ 0~15 V ）两个量程。1 ．电压表 阅读说明书： 外形见图，指针在标尺左端置零。标尺上有两种刻度，分别是 0~3 V ， 0~15 V 。调零器在读数窗正下方。接线柱分别标有“—”、“ 3” 、“ 15” 标记，其中“—”接线柱为公共端。 二、电压的测量二、电压的测量用 途结 构 用直流电压表测量某元件两端的电压时，应与这个元件并联。应该使标有“ —”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极。所用量程的最大测量值必须大于被测电路两端的电压。 在预先不知道被测电压大约值的情况下， 如果判定被测电压不会超出 15 V ，可以先用最大测量值为 15 V 的量程，如果测得的电压不超过 3 V ，为提高读数的准确性，可以改用最大测量值为 3 V 的量程进行测量。使 用2 ．练习用电压表测量电压实验 （ 1 ）电压表怎样连接？V （ 2 ）电压表的读数 读数步骤： 第一步，看量程； 第二步，看分度值； 第三步，读数。 （ 3 ）动手测量用电器两端的电压和电源两端的电压。 （ 1 ）调零（把指针调到零刻度）后，把电压表与被测电路并联接入电路（只能与被测部分并联），“—”接线柱靠近电源的负极，“ 3” 或“ 15” 接线柱靠近电源的正极。 （ 2 ） 3 V 量程用“—”和“ 3” 两接线柱，标尺每小格 0.l V ，每大格 l V ； 15 V 量程用“—”和...
