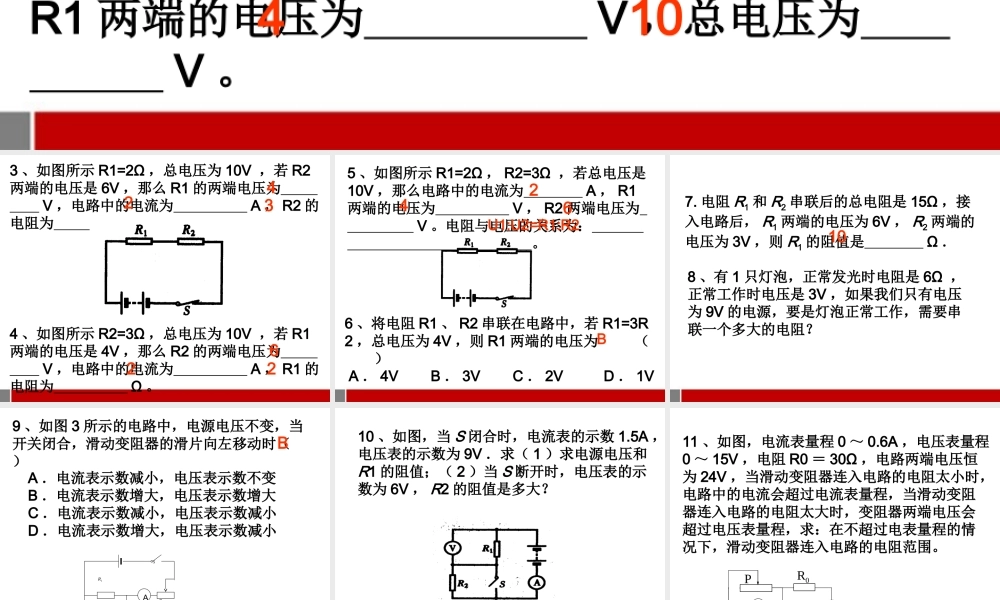

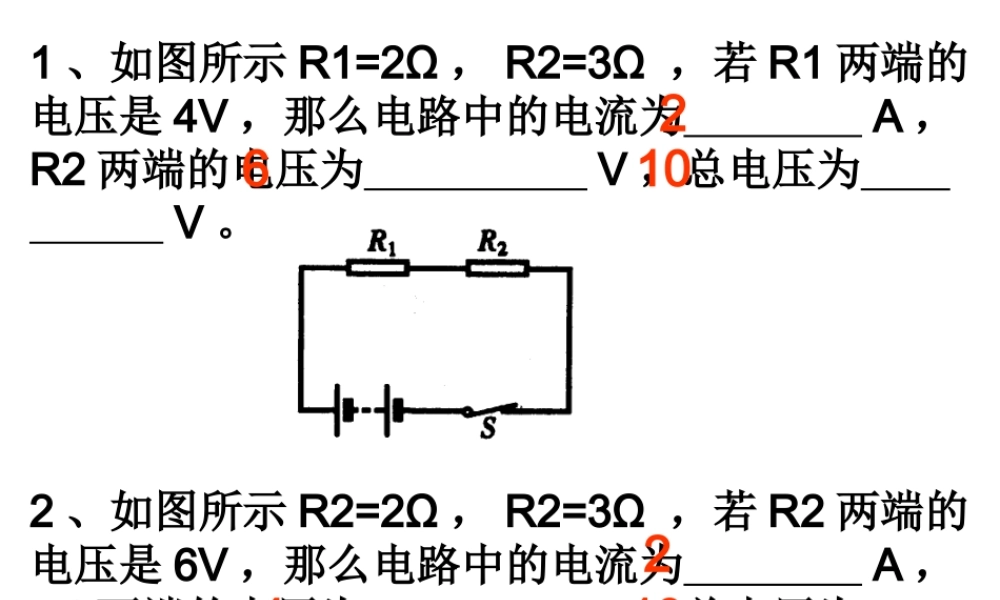

1 、如图所示 R1=2Ω ， R2=3Ω ，若 R1 两端的电压是 4V ，那么电路中的电流为 A ，R2 两端的电压为 V ，总电压为 V 。2 、如图所示 R2=2Ω ， R2=3Ω ，若 R2 两端的电压是 6V ，那么电路中的电流为 A ，R1 两端的电压为 V ，总电压为 V 。210642103 、如图所示 R1=2Ω ，总电压为 10V ，若 R2两端的电压是 6V ，那么 R1 的两端电压为 V ，电路中的电流为 A ， R2 的电阻为 Ω 。4 、如图所示 R2=3Ω ，总电压为 10V ，若 R1两端的电压是 4V ，那么 R2 的两端电压为 V ，电路中的电流为 A ， R1 的电阻为 Ω 。4322625 、如图所示 R1=2Ω ， R2=3Ω ，若总电压是10V ，那么电路中的电流为 A ， R1两端的电压为 V ， R2 两端电压为 V 。电阻与电压的关系为： 。6 、将电阻 R1 、 R2 串联在电路中，若 R1=3R2 ，总电压为 4V ，则 R1 两端的电压为 （ ） A ． 4V B ． 3V C ． 2V D ． 1V264U1:U2=R1:R2B8 、有 1 只灯泡，正常发光时电阻是 6Ω ，正常工作时电压是 3V ，如果我们只有电压为 9V 的电源，要是灯泡正常工作，需要串联一个多大的电阻？ 7. 电阻 R1 和 R2 串联后的总电阻是 15Ω ，接入电路后， R1 两端的电压为 6V ， R2 两端的电压为 3V ，则 R1 的阻值是 Ω ． 10AVR1R2S图 39 、如图 3 所示的电路中，电源电压不变，当开关闭合，滑动变阻器的滑片向左移动时（ ） A ．电流表示数减小，电压表示数不变B ．电流表示数增大，电压表示数增大C ．电流表示数减小，电压表示数减小D ．电流表示数增大，电压表示数减小B10 、如图，当 S 闭合时，电流表的示数 1.5A ，电压表的示数为 9V ．求（ 1 ）求电源电压和R1 的阻值；（ 2 ）当 S 断开时，电压表的示数为 6V ， R2 的阻值是多大？11 、如图，电流表量程 0 ～ 0.6A ，电压表量程0 ～ 15V ，电阻 R0 ＝ 30Ω ，电路两端电压恒为 24V ，当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。 VR0PA
