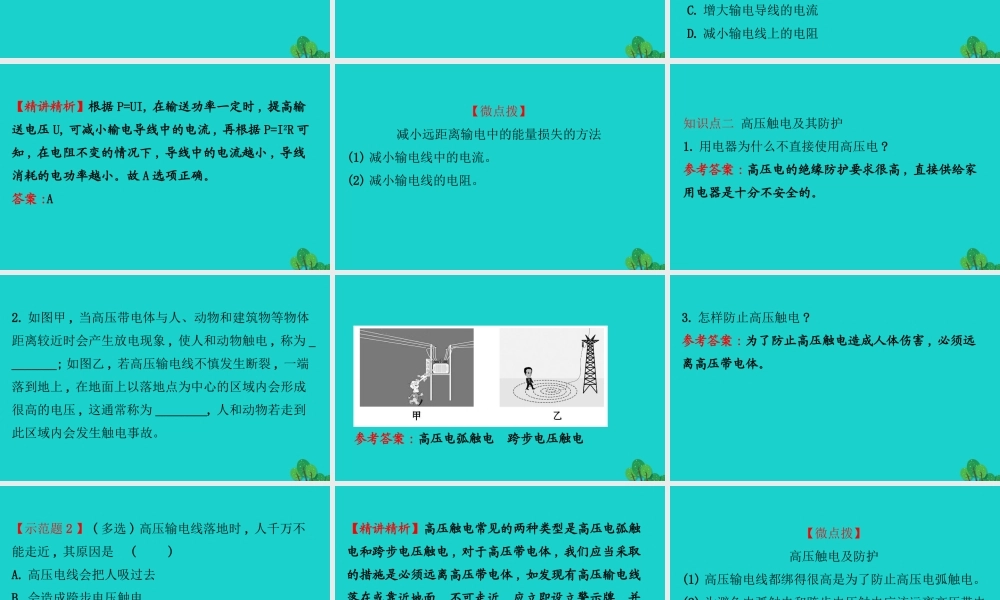

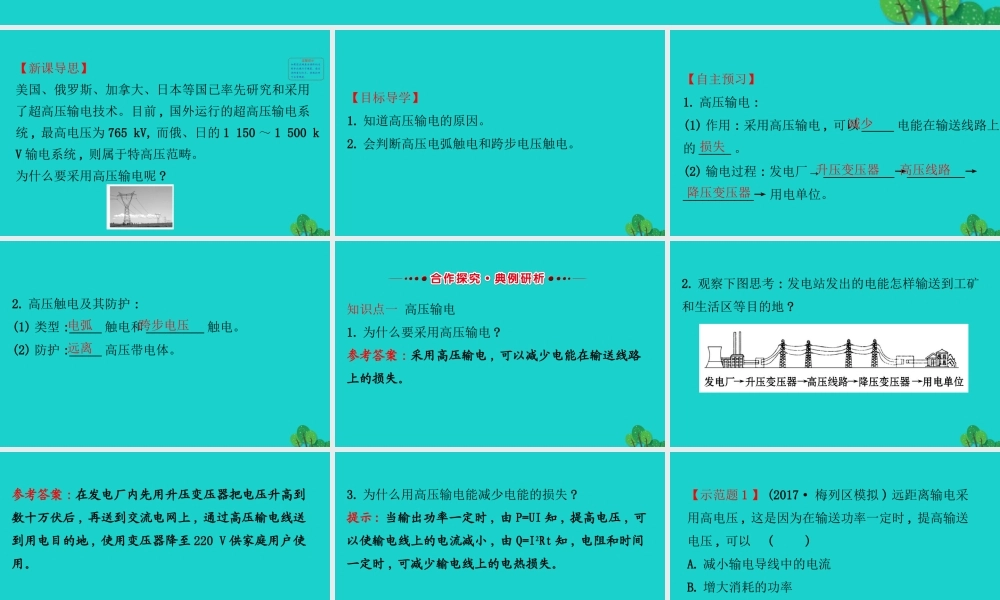

第三节 电能的输送【新课导思】美国、俄罗斯、加拿大、日本等国已率先研究和采用了超高压输电技术。目前 , 国外运行的超高压输电系统 , 最高电压为 765 kV, 而俄、日的 1 150 ～ 1 500 kV 输电系统 , 则属于特高压范畴。为什么要采用高压输电呢 ? 【目标导学】1. 知道高压输电的原因。2. 会判断高压电弧触电和跨步电压触电。 【自主预习】1. 高压输电 :(1) 作用 : 采用高压输电 , 可以 _____ 电能在输送线路上的 _____ 。(2) 输电过程 :→发电厂___________→_________→___________→ 用电单位。减少损失升压变压器高压线路降压变压器2. 高压触电及其防护 :(1) 类型 :_____ 触电和 _________ 触电。(2) 防护 :_____ 高压带电体。电弧跨步电压远离 知识点一 高压输电1. 为什么要采用高压输电 ?参考答案 : 采用高压输电 , 可以减少电能在输送线路上的损失。2. 观察下图思考 : 发电站发出的电能怎样输送到工矿和生活区等目的地 ?参考答案 : 在发电厂内先用升压变压器把电压升高到数十万伏后 , 再送到交流电网上 , 通过高压输电线送到用电目的地 , 使用变压器降至 220 V 供家庭用户使用。3. 为什么用高压输电能减少电能的损失 ?提示 : 当输出功率一定时 , 由 P=UI 知 , 提高电压 , 可以使输电线上的电流减小 , 由 Q=I2Rt 知 , 电阻和时间一定时 , 可减少输电线上的电热损失。【示范题 1 】 (2017· 梅列区模拟 ) 远距离输电采用高电压 , 这是因为在输送功率一定时 , 提高输送电压 , 可以( )A. 减小输电导线中的电流B. 增大消耗的功率C. 增大输电导线的电流D. 减小输电线上的电阻【精讲精析】根据 P=UI, 在输送功率一定时 , 提高输送电压 U, 可减小输电导线中的电流 , 再根据 P=I2R 可知 , 在电阻不变的情况下 , 导线中的电流越小 , 导线消耗的电功率越小。故 A 选项正确。答案 :A【微点拨】减小远距离输电中的能量损失的方法(1) 减小输电线中的电流。(2) 减小输电线的电阻。 知识点二 高压触电及其防护1. 用电器为什么不直接使用高压电 ?参考答案 : 高压电的绝缘防护要求很高 , 直接供给家用电器是十分不安全的。2. 如图甲 , 当高压带电体与人、动物和建筑物等物体距离较近时会产生放电现象 , 使人和动物触电 , 称为 ________; 如图乙 , 若高压输电线不慎发生断裂 , 一端落到地上 , 在地面...
