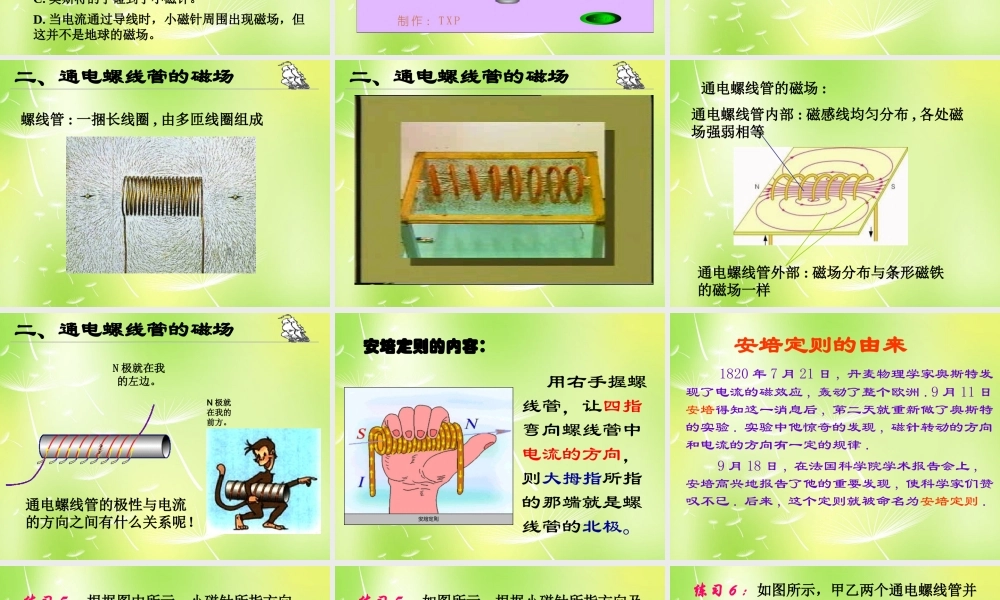

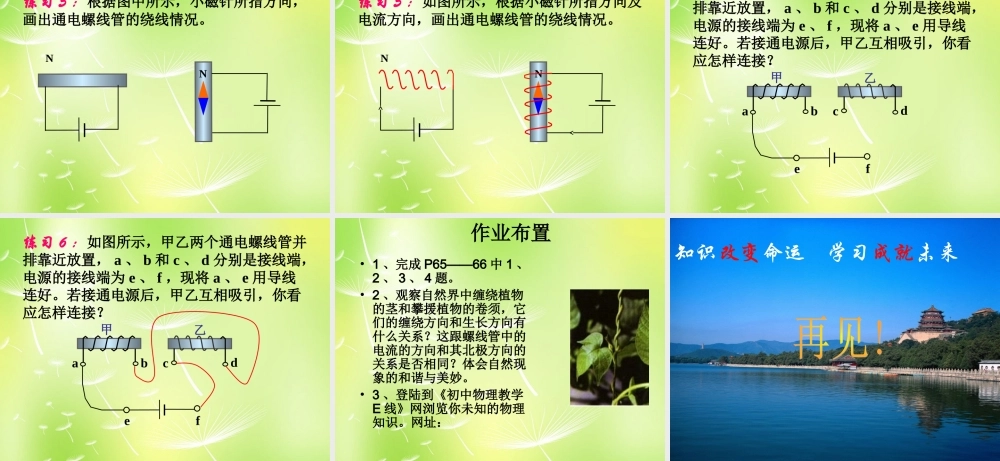

电流的磁场磁 生知识改变命运 学习成就未来电磁选矿机电磁起重机磁悬浮列车电铃磁悬浮列车19 世纪丹麦物理学家，第一个成功的发现电与磁之间的联系 .A. 电流通过导体时有风吹过。B. 小磁针受地磁场的作用。C. 奥斯特的手碰到了小磁针。D. 当电流通过导线时，小磁针周围出现磁场，但这并不是地球的磁场。一、探究通电直导线周围的磁场结论：1. 通电导体周围存在着磁场。2. 电磁场的方向和电流的方向有关一、探究通电直导线周围的磁场二、通电螺线管的磁场螺线管 : 一捆长线圈 , 由多匝线圈组成二、通电螺线管的磁场通电螺线管的磁场 :通电螺线管内部 : 磁感线均匀分布 , 各处磁场强弱相等通电螺线管外部 : 磁场分布与条形磁铁的磁场一样二、通电螺线管的磁场N 极就在我的左边。N 极就在我的前方。通电螺线管的极性与电流的方向之间有什么关系呢！安培定则的内容： 用右手握螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极。安培定则的由来 1820 年 7 月 21 日 , 丹麦物理学家奥斯特发现了电流的磁效应 , 轰动了整个欧洲 .9 月 11 日安培得知这一消息后 , 第二天就重新做了奥斯特的实验 . 实验中他惊奇的发现 , 磁针转动的方向和电流的方向有一定的规律 . 9 月 18 日 , 在法国科学院学术报告会上 ,安培高兴地报告了他的重要发现 , 使科学家们赞叹不已 . 后来 , 这个定则就被命名为安培定则 .练习 5 ：根据图中所示，小磁针所指方向，画出通电螺线管的绕线情况。NN练习 5 ：如图所示，根据小磁针所指方向及电流方向，画出通电螺线管的绕线情况。NN练习 6 ：如图所示，甲乙两个通电螺线管并排靠近放置， a 、 b 和 c 、 d 分别是接线端，电源的接线端为 e 、 f ，现将 a 、 e 用导线连好。若接通电源后，甲乙互相吸引，你看应怎样连接？cdab甲乙ef练习 6 ：如图所示，甲乙两个通电螺线管并排靠近放置， a 、 b 和 c 、 d 分别是接线端，电源的接线端为 e 、 f ，现将 a 、 e 用导线连好。若接通电源后，甲乙互相吸引，你看应怎样连接？cdab甲乙ef作业布置• 1 、完成 P65——66 中 1 、2 、 3 、 4 题。• 2 、观察自然界中缠绕植物的茎和攀援植物的卷须，它们的缠绕方向和生长方向有什么关系？这跟螺线管中的电流的方向和其北极方向的关系是否相同？体会自然现象的和谐与美妙。• 3 、登陆到《初中物理教学E 线》网浏览你未知的物理知识。网址：知识改变命运 学习成就未来
