九年级物理全册 162串、并联电路中电压的规律课件 (新版)新人教版 课件VIP免费

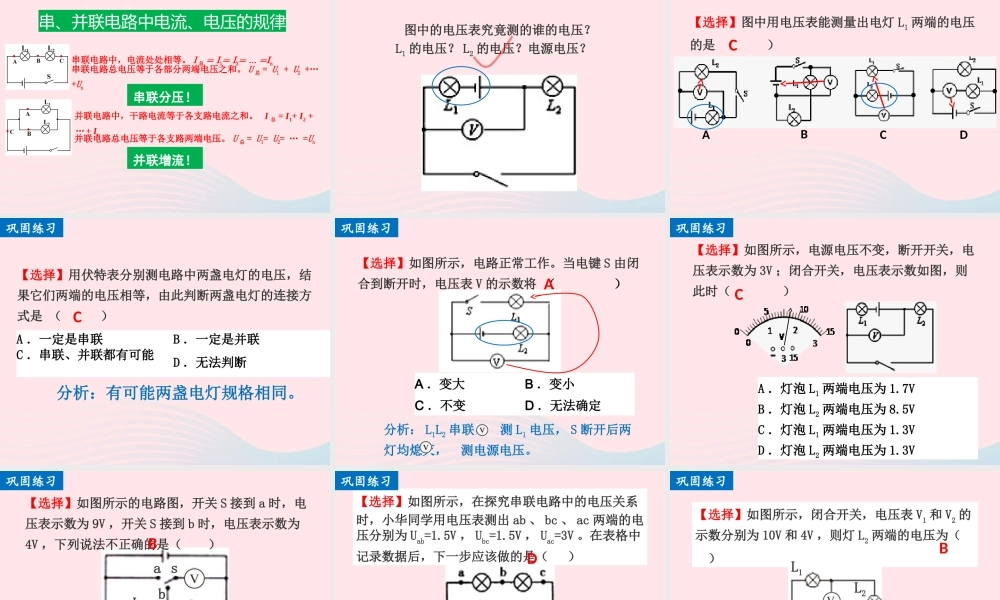

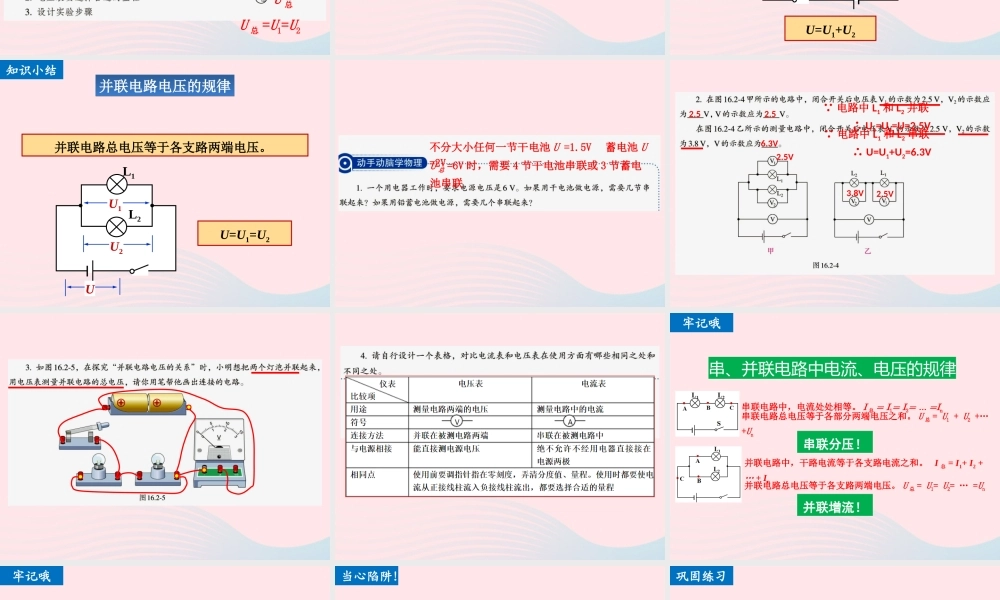

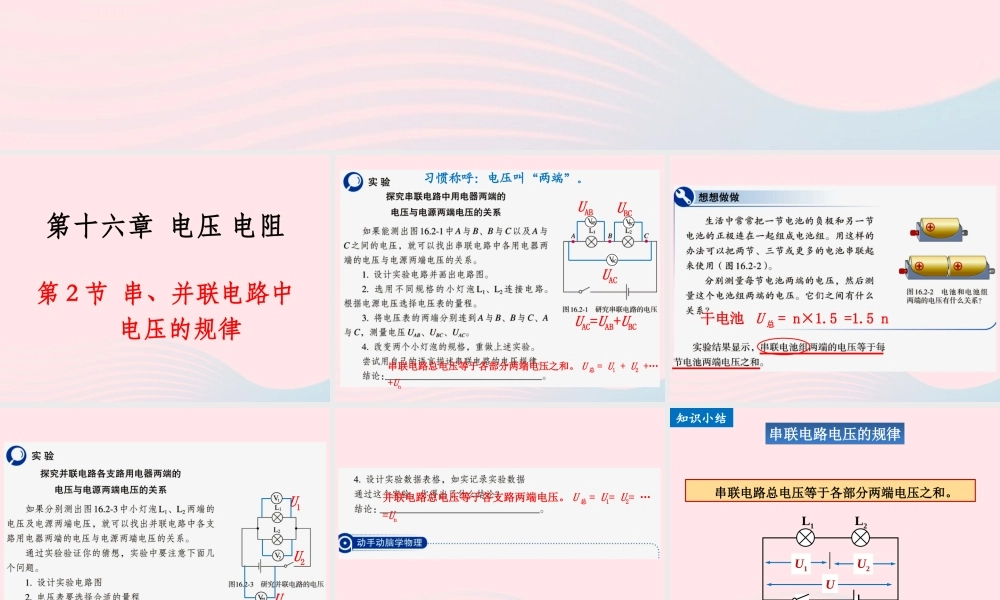

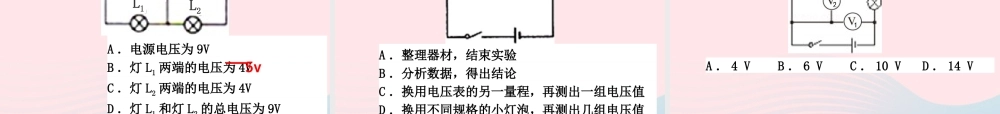

◎ 一万个决心，抵不上一个实实在在的行动。◎ 三分天注定，七分靠打拼，爱拼才会赢。◎ 我自信，我出色；我拼搏，我成功！朗 读第十六章 电压 电阻第 2 节 串、并联电路中 电压的规律UAC=UAB+UBC 习惯称呼：电压叫“两端”。串联电路总电压等于各部分两端电压之和。 U 总 = U1 + U2 +… +UnUBC UAB UAC 干电池 U 总 = n×1.5 =1.5 n U 总 =U1=U2 U 总 U1 U2 并联电路总电压等于各支路两端电压。 U 总 = U1= U2= … =Un 串联电路总电压等于各部分两端电压之和。U=U1+U2L2L1UU1U2串联电路电压的规律串联电路电压的规律知识小结 并联电路总电压等于各支路两端电压。U=U1=U2L1L2U2U1U并联电路电压的规律并联电路电压的规律知识小结不分大小任何一节干电池 U =1.5V 蓄电池 U =2V U 总 =6V 时，需要 4 节干电池串联或 3 节蓄电池串联 2.5V 电路中 L1 和 L2 并联 ∴ U1=U2=U=2.5V 2.5 2.5 2.5V 3.8V 电路中 L1 和 L2 串联 ∴ U=U1+U2=6.3V 6.3V 串、并联电路中电流、电压的规律串联电路中，电流处处相等。 I 总 = I1= I2= … =In并联电路中，干路电流等于各支路电流之和。 I 总 = I1+ I2 + … + In串联电路总电压等于各部分两端电压之和。 U 总 = U1 + U2 +… +Un并联电路总电压等于各支路两端电压。 U 总 = U1= U2= … =Un串联分压！并联增流！牢记哦串、并联电路中电流、电压的规律串联电路中，电流处处相等。 I 总 = I1= I2= … =In并联电路中，干路电流等于各支路电流之和。 I 总 = I1+ I2 + … + In串联电路总电压等于各部分两端电压之和。 U 总 = U1 + U2 +… +Un并联电路总电压等于各支路两端电压。 U 总 = U1= U2= … =Un串联分压！并联增流！牢记哦图中的电压表究竟测的谁的电压？L1 的电压？ L2 的电压？电源电压？ 当心陷阱！A B C D 巩固练习【选择】图中用电压表能测量出电灯 L1 两端的电压的是 （ ） C A ．一定是串联 B ．一定是并联 C ．串联、并联都有可能 D ．无法判断 【选择】用伏特表分别测电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是 （ ）C 分析：有可能两盏电灯规格相同。 巩固练习A ．变大B ．变小C ．不变D ．无法确定【选择】如图所示，电路正常工作。当电键 S 由闭合到断开时，电压表 V 的示...
