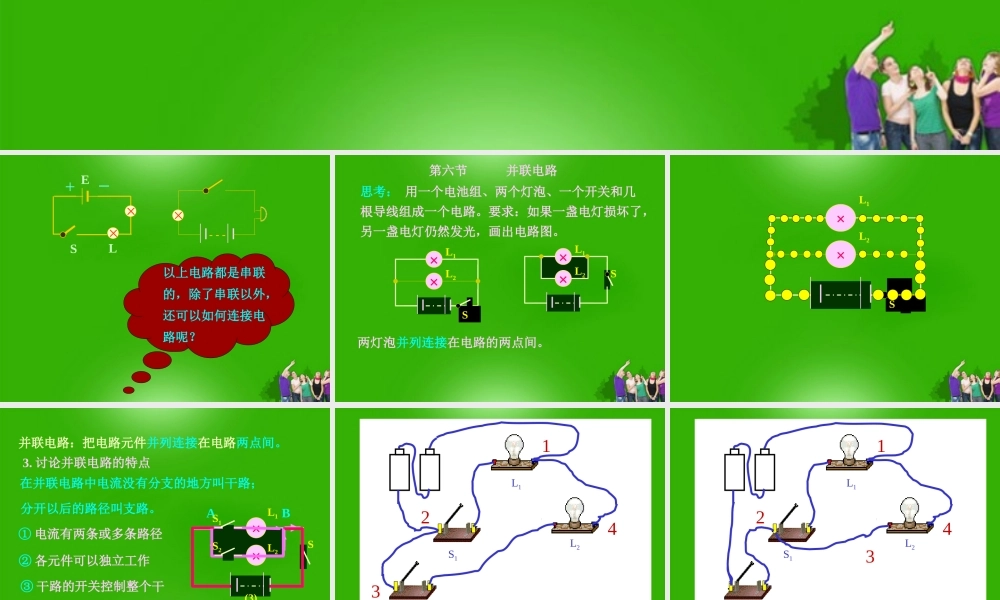

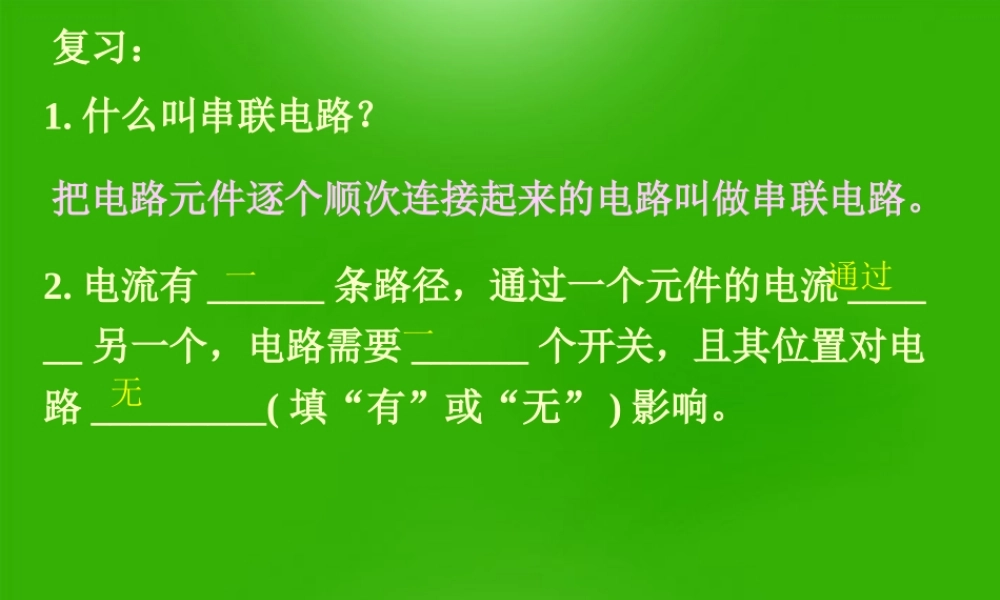

1. 什么叫串联电路？复习：把电路元件逐个顺次连接起来的电路叫做串联电路。2. 电流有 ______ 条路径，通过一个元件的电流 ______ 另一个，电路需要 ______ 个开关，且其位置对电路 _________( 填“有”或“无” ) 影响。一通过一无 ＋ －×SLE×- - -×以上电路都是串联的，除了串联以外，还可以如何连接电路呢？第六节 并联电路思考： 用一个电池组、两个灯泡、一个开关和几根导线组成一个电路。要求：如果一盏电灯损坏了，另一盏电灯仍然发光，画出电路图。两灯泡并列连接在电路的两点间。×× SL1L2× L1L2×S× L1L2×S并联电路：把电路元件并列连接在电路两点间。3. 讨论并联电路的特点 S××L1L2(3)A •B•在并联电路中电流没有分支的地方叫干路；③ 干路的开关控制整个干路，支路的开关控制支路。分析：教室、家庭等有关电器的连接是哪种方式① 电流有两条或多条路径② 各元件可以独立工作分开以后的路径叫支路。S1S2• 30 题：L1L2S1S11243• 30 题：L1L2S1S21243• 30 题：L1L2S1S212431 、教室里有四盏电灯，每两盏电灯用一个开关控制请画出你设计的电路2 、 某医院要安装一种呼唤电铃，使各病床上的病人均可单独传呼。只要一按床头的开关值班室的电铃就响，且与该病床相应的指示灯同时也亮；请你设计一个三人病房能满足要求的电路。病床 1病床 2病床 3×××
