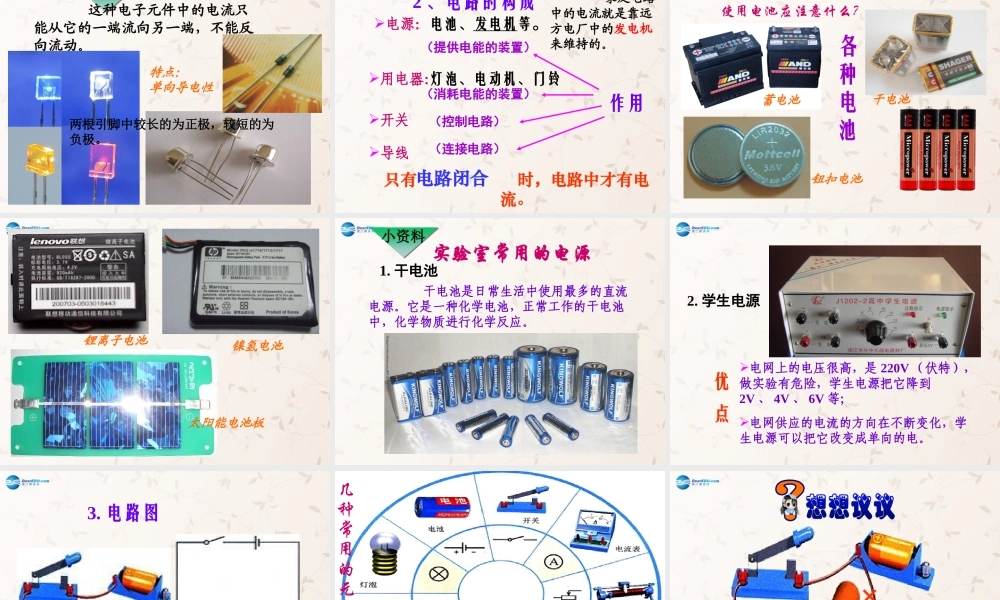

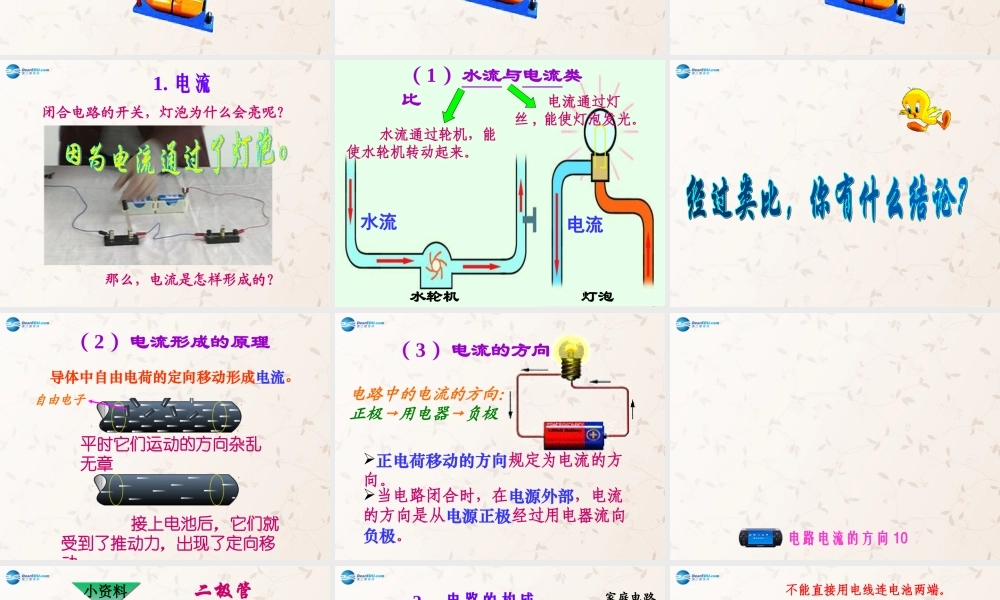

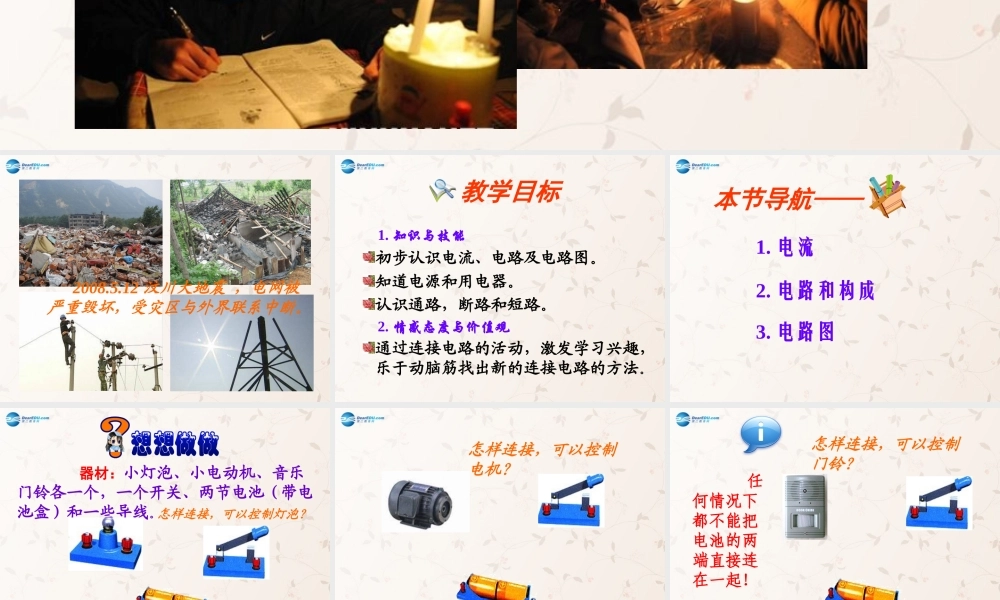

设想：假如没有电，我们的生活将是何种情境？导入新课 2008 年 2 月，湖南郴州受严重冰雪灾害影响，多处高压输电塔及电杆倒塌，全市电力设施遭到严重破坏，大部分城区出现断电 。 2008.5.12 汶川大地震 ，电网被严重毁坏，受灾区与外界联系中断。 1. 知识与技能初步认识电流、电路及电路图。 知道电源和用电器。 认识通路，断路和短路。 2. 情感态度与价值观 通过连接电路的活动，激发学习兴趣，乐于动脑筋找出新的连接电路的方法。 教学目标1. 电流2. 电路和构成3. 电路图本节导航—— 器材：小灯泡、小电动机、音乐门铃各一个，一个开关、两节电池（带电池盒）和一些导线。怎样连接，可以控制灯泡？怎样连接，可以控制电机？怎样连接，可以控制门铃？ 任何情况下都不能把电池的两端直接连在一起！1. 电流闭合电路的开关，灯泡为什么会亮呢？那么，电流是怎样形成的？水轮机 水流通过轮机，能使水轮机转动起来。 电流通过灯丝 , 能使灯泡发光。水流（ 1 ）水流与电流类比电流灯泡（ 2 ）电流形成的原理自由电子平时它们运动的方向杂乱无章 接上电池后，它们就受到了推动力，出现了定向移动。导体中自由电荷的定向移动形成电流。正电荷移动的方向规定为电流的方向。当电路闭合时，在电源外部，电流的方向是从电源正极经过用电器流向负极。电路中的电流的方向：正极→用电器→负极（ 3 ）电流的方向电路电流的方向 10小资料小资料二极管 这种电子元件中的电流只能从它的一端流向另一端，不能反向流动。特点：单向导电性两根引脚中较长的为正极，较短的为负极。2 、电路的构成用电器：灯泡、电动机、门铃电源：电池、发电机等。开关导线（提供电能的装置）（消耗电能的装置） 家庭电路中的电流就是靠远方电厂中的发电机来维持的。只有 时，电路中才有电流。作用（控制电路）（连接电路）电路闭合使用电池应注意什么？不能直接用电线连电池两端。钮扣电池蓄电池干电池各 种 电 池锂离子电池太阳能电池板镍氢电池小资料小资料实验室常用的电源1. 干电池 干电池是日常生活中使用最多的直流电源。它是一种化学电池，正常工作的干电池中，化学物质进行化学反应。2. 学生电源电网上的电压很高，是 220V （伏特），做实验有危险，学生电源把它降到2V 、 4V 、 6V 等；电网供应的电流的方向在不断变化，学生电源可以把它改变成单向的电。优 点3. 电路图电路电路图 用规定的符号表达电...
