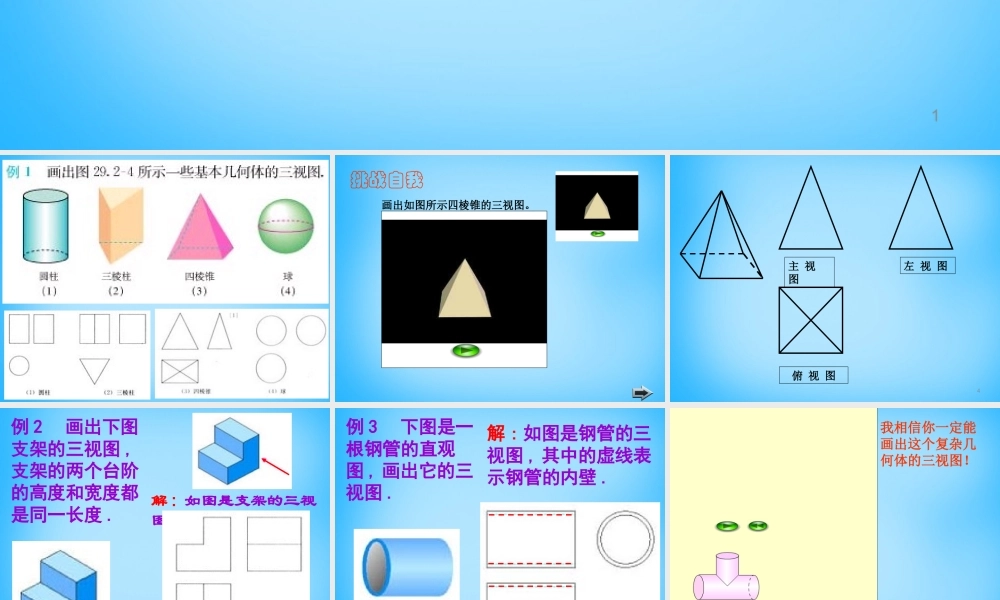

1（第 1 课时）23画出如图所示四棱锥的三视图。挑战自我4主 视 图左 视 图俯 视 图5例 2 画出下图支架的三视图 ,支架的两个台阶的高度和宽度都是同一长度 .解 : 如图是支架的三视图6例 3 下图是一根钢管的直观图 , 画出它的三视图 .解 : 如图是钢管的三视图 , 其中的虚线表示钢管的内壁 .7我相信你一定能画出这个复杂几何体的三视图！8练习 1 画出图中几何体的三视图9练习 2 画出图中几何体的三视图10小结：三视图的画法 （ 1 ）先画主视图 , 在主视图正下方画出俯视图 , 注意与主视图“长对正”，在主视图正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等” . （ 2 ）看得见部分的轮廓线画成实线，因被其他部分遮挡而看不见部分的轮廓线画成虚线 .11回顾：基本几何体的三视图 1. 柱体——有两个视图是矩形 . 2. 锥体——有两个视图是三角形 . 3. 台体 圆台——有两个视图是等腰梯形 棱台——有两个视图是梯形 4. 球——三个视图都是圆
