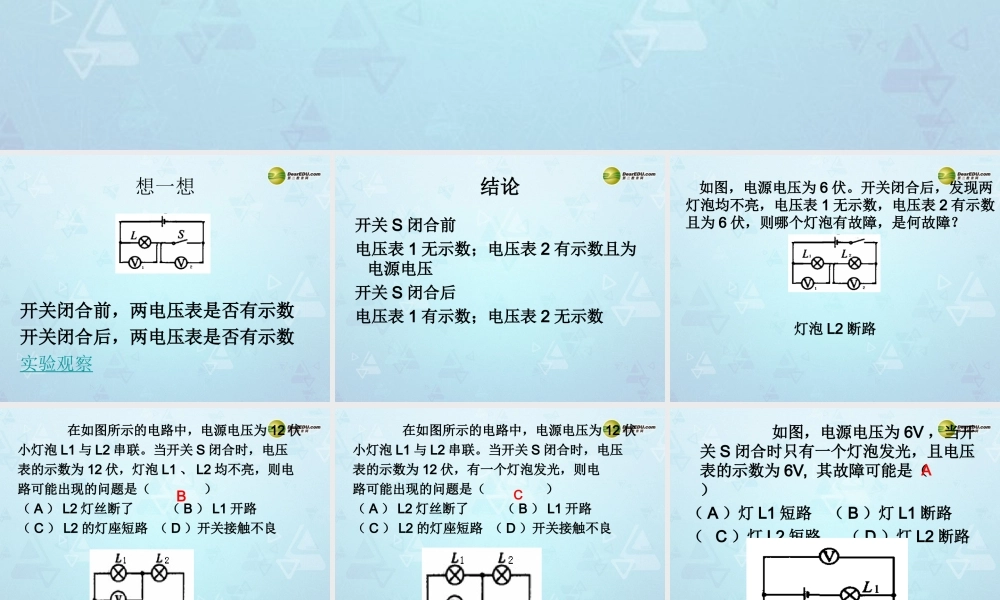

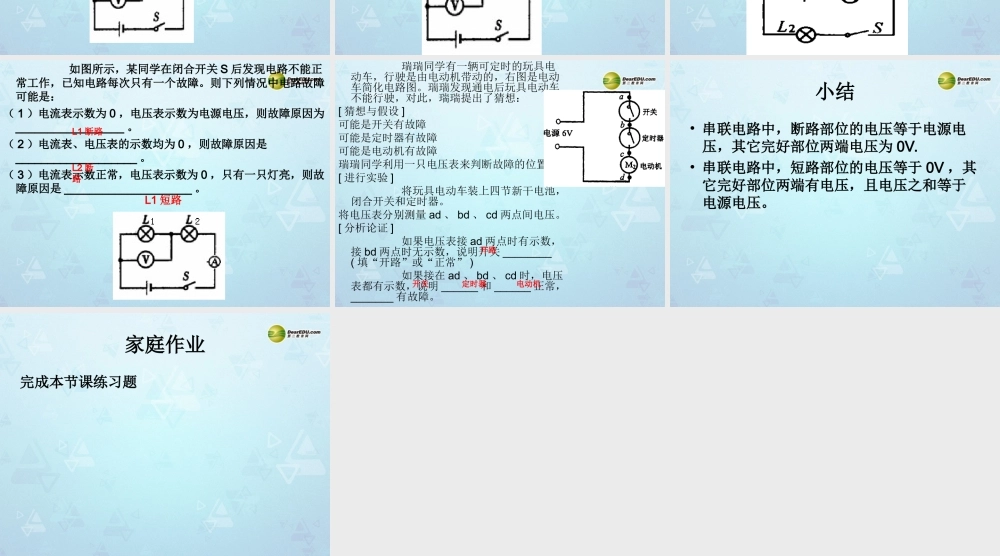

利用电压表、电流表判断电路故障想一想开关闭合前，两电压表是否有示数开关闭合后，两电压表是否有示数实验观察结论开关 S 闭合前电压表 1 无示数；电压表 2 有示数且为电源电压开关 S 闭合后电压表 1 有示数；电压表 2 无示数 如图，电源电压为 6 伏。开关闭合后，发现两灯泡均不亮，电压表 1 无示数，电压表 2 有示数且为 6 伏，则哪个灯泡有故障，是何故障？灯泡 L2 断路 在如图所示的电路中，电源电压为 12 伏小灯泡 L1 与 L2 串联。当开关 S 闭合时，电压表的示数为 12 伏，灯泡 L1 、 L2 均不亮，则电路可能出现的问题是（ ）（ A ） L2 灯丝断了 （ B ） L1 开路 （ C ） L2 的灯座短路 （ D ）开关接触不良 B 在如图所示的电路中，电源电压为 12 伏小灯泡 L1 与 L2 串联。当开关 S 闭合时，电压表的示数为 12 伏，有一个灯泡发光，则电路可能出现的问题是（ ）（ A ） L2 灯丝断了 （ B ） L1 开路 （ C ） L2 的灯座短路 （ D ）开关接触不良C 如图，电源电压为 6V ，当开关 S 闭合时只有一个灯泡发光，且电压表的示数为 6V, 其故障可能是（ ）（ A ）灯 L1 短路 （ B ）灯 L1 断路（ C ）灯 L2 短路 （ D ）灯 L2 断路A 如图所示，某同学在闭合开关 S 后发现电路不能正常工作，已知电路每次只有一个故障。则下列情况中电路故障可能是：（ 1 ）电流表示数为 0 ，电压表示数为电源电压，则故障原因为_________________ 。（ 2 ）电流表、电压表的示数均为 0 ，则故障原因是___________________ 。（ 3 ）电流表示数正常，电压表示数为 0 ，只有一只灯亮，则故障原因是 ____________________ 。L1 断路L2 断路L1 短路 瑞瑞同学有一辆可定时的玩具电动车，行驶是由电动机带动的，右图是电动车简化电路图。瑞瑞发现通电后玩具电动车不能行驶，对此，瑞瑞提出了猜想：[ 猜想与假设 ]可能是开关有故障 可能是定时器有故障 可能是电动机有故障瑞瑞同学利用一只电压表来判断故障的位置。[ 进行实验 ] 将玩具电动车装上四节新干电池，闭合开关和定时器。将电压表分别测量 ad 、 bd 、 cd 两点间电压。[ 分析论证 ] 如果电压表接 ad 两点时有示数，接 bd 两点时无示数，说明开关 ________( 填“开路”或“正常” ) 如果接在 ad 、 bd 、 cd 时，电压表都有示数，说明 ______ 和 ______ 正常，_______ 有故障。开路开关定时器电动机小结• 串联电路中，断路部位的电压等于电源电压，其它完好部位两端电压为 0V.• 串联电路中，短路部位的电压等于 0V ，其它完好部位两端有电压，且电压之和等于电源电压。家庭作业完成本节课练习题
