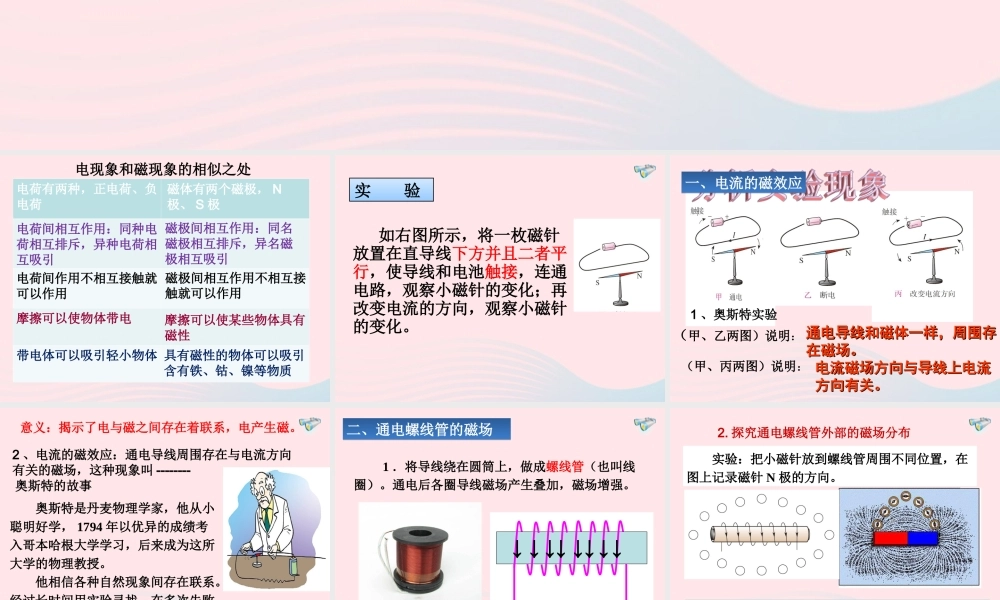

电生磁 电荷有两种，正电荷、负电荷电荷间相互作用：同种电荷相互排斥，异种电荷相互吸引电荷间作用不相互接触就可以作用摩擦可以使物体带电带电体可以吸引轻小物体电现象和磁现象的相似之处磁体有两个磁极， N极、 S 极磁极间相互作用：同名磁极相互排斥，异名磁极相互吸引磁极间相互作用不相互接触就可以作用摩擦可以使某些物体具有磁性具有磁性的物体可以吸引含有铁、钴、镍等物质 如右图所示，将一枚磁针放置在直导线下方并且二者平行，使导线和电池触接，连通电路，观察小磁针的变化；再改变电流的方向，观察小磁针的变化
实 验 （甲、乙两图）说明： 通电导线和磁体一样，周围存通电导线和磁体一样，周围存在磁场
（甲、丙两图）说明： 电流磁场方向与导线上电流电流磁场方向与导线上电流方向有关
一、电流的磁效应一、电流的磁效应1 、奥斯特实验奥斯特的故事 奥斯特是丹麦物理学家，他从小聪明好学， 1794 年以优异的成绩考入哥本哈根大学学习，后来成为这所大学的物理教授
他相信各种自然现象间存在联系
经过长时间用实验寻找，在多次失败后， 1820 年，奥斯特在课堂上做实验时发现了电和磁之间的联系
2 、电流的磁效应：通电导线周围存在与电流方向有关的磁场，这种现象叫 --------意义：揭示了电与磁之间存在着联系，电产生磁
1 ．将导线绕在圆筒上，做成螺线管（也叫线圈）
通电后各圈导线磁场产生叠加，磁场增强
二、通电螺线管的磁场二、通电螺线管的磁场螺线管↓ ↓↓↓ ↓ ↓↓ ↓ 实验：把小磁针放到螺线管周围不同位置，在图上记录磁针 N 极的方向
结论：结合以上两个实验，对比右图可知1 ）通电螺线管的外部磁场与条形磁体的磁场相似
结论：结合以上两个实验，对比右图可知1 ）通电螺线管的外部磁场与条形磁体的磁场相似

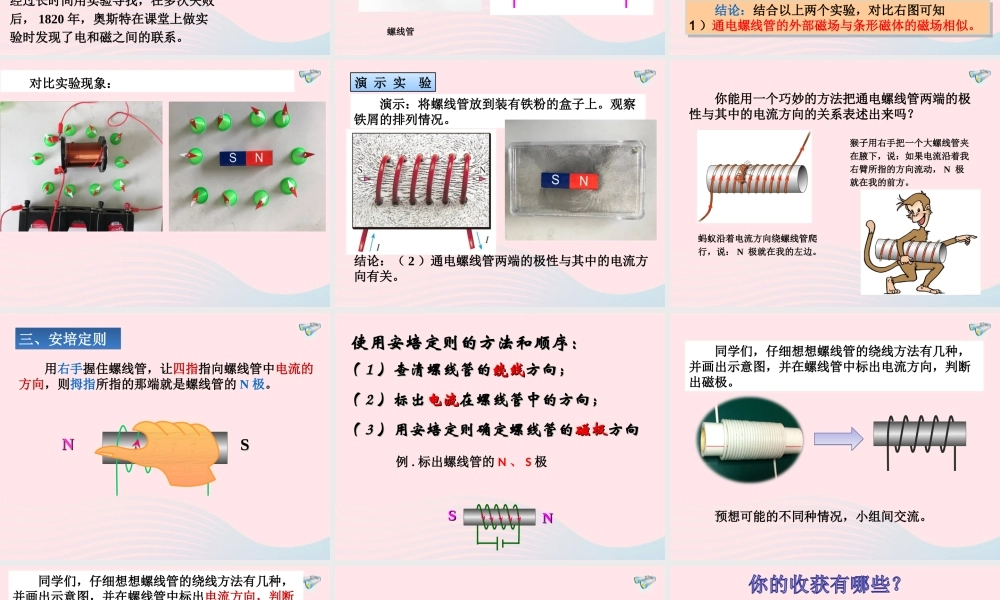

探究通电螺线管外部的磁场分布 对比实验现象： 演示：将螺线管放到装有铁
